伸缩蝶阀

SD341X-10伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在425℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的Z佳装置。的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。
SD341X-10 产品特点
1、结构独

  • 产品型号:SD341X-10
  • 厂商性质:生产厂家
  • 更新时间:2024-01-07
  • 访  问  量:672
立即咨询

联系电话:18521033303

详细介绍

SD341X-10伸缩蝶阀

具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在425℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的*装置。伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

SD341X-10 产品特点

1、结构*,设计灵活,重量轻,省力,启闭迅速

2、不仅能补偿管道温差缩产生的热胀冷缩的功能,海能为维修阀门安装更换提供方便

3、密封部位可调节更换,密封性能可靠



SD341X-10安装注意事项:

安装前必须平放,切勿随意磕碰,运行时严禁将支架卸掉。

出厂时结构长度为zui小长度,安装时,拉至安装长度(即设计长度)。

当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉,以免损坏蝶阀。

可在任意安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出



SD341X-6性能参数



型号

SD341X-6

SD341X-6Q

SD341X-10

SD341X-10Q

工作压力(MPa)

0.6

1.0

适用温度(℃)

≤120

依各种不同胶种而定

≤120

适用介质

水、污水、油品、空气等

依各种不同胶种而定

水、污水、油品、空气等

材料

阀体

灰铸铁

灰铸铁

球墨铸铁

蝶板

球墨铸铁(表面处理)

球墨铸铁、不锈钢

球墨铸铁

阀杆

2Cr13

不锈钢、碳素钢

铬不锈钢

 SD341X-6

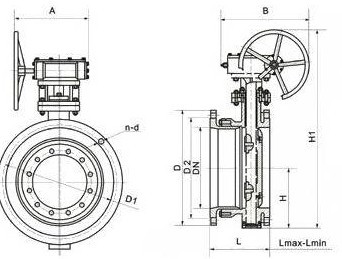

SD341X-6SDtd943H/F/X-6/10/16系列主要外形和连接尺寸





公称通径

外形尺寸(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

电动装置型号

H

H1

设计zui大长度

设计zui小长度

设计长度

A

B

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

80

440

164

138

151

250

255

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

QB10-1

65

2 1/2

95

445

190

154

172

250

255

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

QB10-1

80

3

98

476

195

163

177

250

255

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

QB10-1

100

4

114

504

227

184

206

250

255

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

QB10-1

125

5

128

550

254

201

215

250

255

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

QB20-1

150

6

139

652

240

195

225

300

315

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

QB20-1

200

8

174

732

265

215

245

300

315

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

QB60-1

250

10

215

823

295

235

265

300

315

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

QB60-1

300

12

245

877

308

254

282

300

315

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

QB120-1

350

14

270

932

325

271

300

300

315

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

QB120-1

400

16

305

1047

345

283

314

300

315

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

QB250-1

450

18

325

1092

370

314

340

575

615

595

550

518

16-22

615

565

530
