伸缩蝶阀

ds341x伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点如下：设计新颖、合理、结构*、重量轻、操作方便、启闭迅速；除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。
气动伸

产品型号：ds341x
厂商性质：生产厂家
更新时间：2024-01-07
访问量：578

立即咨询

联系电话：18521033303

详细介绍

ds341x伸缩蝶阀

适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点如下：设计新颖、合理、结构*、重量轻、操作方便、启闭迅速；伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。

气动主要零件的材质

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	橡胶、聚四氟、聚内脂、不锈钢
阀杆	2Cr13、不锈钢、铬钼钢
伸缩管	铸铁、铸钢、不锈钢、铬钼钢
填料	柔性石墨

ds341x主要技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤80℃
适用介质	空气、水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

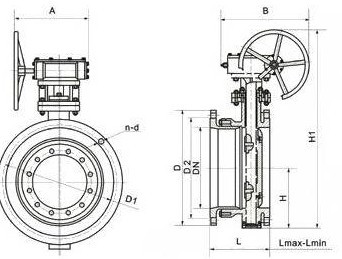

ds341x结构图

（图示未带气动头）

气动主要连接及外形尺寸

公称通径		外形尺寸(参考值)					法兰尺寸和螺栓孔尺寸(标准值)
公称通径		H	H1	zui大长度	zui小长度	设计长度	A	B	0.6MPa
mm	in	H	H1	zui大长度	zui小长度	设计长度	A	B	D	D1	D2	n-d
50	2	80	309	164	138	151	180	200	140	110	88	4-14
65	21/2	95	337	190	154	172	180	200	160	130	108	4-14
80	3	98	347	198	166	182	180	200	190	150	124	4-18
100	4	114	373	228	188	208	180	200	210	170	144	4-18
125	5	128	405	240	204	550	180	200	240	200	174	8-18
150	6	139	440	246	206	226	270	280	265	225	199	8-18
200	8	174	612	265	219	242	400	425	320	280	254	8-18
250	10	215	693	295	240	267	400	425	375	335	309	12-18
300	12	245	747	308	265	282	450	560	440	395	363	12-22
350	14	270	802	327	272	300	450	560	490	445	413	12-22
400	16	305	991	368	308	338	535	580	540	495	163	16-22
450	18	325	1037	370	310	340	535	580	595	550	518	16-22
500	20	360	1127	392	332	362	535	580	645	600	568	20-22
600	24	445	1377	441	375	408	570	660	755	705	667	20-26
700	28	505	1496	460	400	430	750	550	860	810	772	24-26
800	32	560	1584	499	445	475	750	550	975	920	878	24-30
900	36	630	1676	520	460	490	750	550	1075	1020	978	24-30
1000	40	680	1760	600	530	565	900	750	1175	1120	1078	28-30
1200	48	795	2018	675	571	623	1000	925	1405	1340	1295	32-33
1400	56	900	2363	760	683	722	1000	925	1630	1560	1510	36-36
1600	64	1100	2723	860	770	815	1000	925	1830	1760	1710	40-36
1800	72	1124	2844	930	830	880	1100	980	20475	1970	1718	44-39
2000	80	1292	3127	1020	920	970	1100	980	2265	2180	2125	48-42

上海深嵘阀门有限公司产品订货须知：

由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请

一、①ds341x产品名称与型号②ds341x口径③ds341x是否带附件以便我们的为您正确选型④ds341x的使用压力⑤ds341x的使用介质的温度。二、若已经由设计单位选定深嵘阀门有限公司公司的型号，请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您审核把关。感谢您访问我们的【http://www.021sr.com】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
