sd341x伸缩蝶阀
产品概述：
伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的*装置。
sd341x产品特点：
1、结构*，设计灵活，重量轻，省力，启闭迅速。
2、不仅能补偿管道温差缩产生的热胀冷缩的功能，海能为维修阀门安装更换提供方便。
3、密封部位可调节更换，密封性能可靠。
sd341x主要技术参数
公称通径DN（mm) | 50～2000 | 50～1600 |
公称压力PN（MPa) | 0.6 | 1.0 | 1.6 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 |
适用温度 | 软密封 | X:-40℃～90℃;XF:-20℃～200℃ |
| 硬密封 | 碳钢:-29℃～425℃ 不锈钢-40℃～650℃ |
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 |
泄漏率 | 符合GB/T13927-92标准 |
驱动方式 | 蜗轮传动、电动、气动、液动 |
sd341x主要零部件材料
零件名称 | 材料 |
阀体 | WCB、QT450-10、不锈钢 |
蝶板 | WCB、QT450-10、不锈钢 |
阀轴 | 2Cr13不锈钢 |
密封圈 | 橡胶 |
填料 | 柔性石墨 |
sd341x采用标准
制造标准 | JB/T8527-97、GB/T 122387-89 |
法兰标准 | GB9113-2000、GB17241.6-1998 |
检验标准 | GB/T 13927-92 |

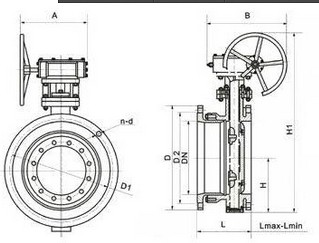

sd341x主要外形连接尺寸 单位：mm
规格 | D | D1 | D2 | Lmax | Lmin | H1 | H2 | N-Фd |
100 | 220 | 180 | 156 | 216 | 174 | 110 | 170 | 8-Ф18 |
125 | 250 | 210 | 184 | 232 | 186 | 123 | 182 | 8-Ф18 |
150 | 285 | 240 | 211 | 239 | 194 | 140 | 210 | 8-Ф22 |
200 | 340 | 295 | 266 | 264 | 214 | 170 | 238 | 8-Ф22 |
250 | 395 | 350 | 319 | 296 | 235 | 195 | 270 | 12-Ф22 |
300 | 445 | 400 | 370 | 300 | 250 | 222 | 300 | 12-Ф22 |
350 | 505 | 460 | 429 | 320 | 270 | 252 | 330 | 16-Ф22 |
400 | 565 | 515 | 480 | 332 | 282 | 285 | 368 | 16-Ф26 |
450 | 615 | 565 | 530 | 355 | 305 | 310 | 402 | 20-Ф26 |
500 | 670 | 620 | 582 | 365 | 315 | 337 | 438 | 20-Ф30 |
600 | 780 | 725 | 682 | 420 | 340 | 393 | 490 | 24-Ф30 |
700 | 895 | 840 | 794 | 446 | 396 | 450 | 558 | 24-Ф33 |
800 | 1015 | 950 | 901 | 476 | 426 | 515 | 625 | 28-Ф33 |
900 | 1115 | 1050 | 1001 | 506 | 456 | 560 | 685 | 28-Ф33 |
1000 | 1230 | 1160 | 1112 | 516 | 466 | 610 | 750 | 28-Ф36 |
1200 | 1455 | 1380 | 1328 | 560 | 510 | 725 | 880 | 32-Ф39 |
1400 | 1675 | 1590 | 1530 | 590 | 540 | 840 | 987 | 36-Ф42 |
1600 | 1915 | 1820 | 1750 | 630 | 585 | 960 | 1158 | 40-Ф48 |
1800 | 2115 | 2020 | 1950 | 680 | 630 | 1060 | 1258 | 44-Ф48 |
2000 | 2325 | 2230 | 2150 | 730 | 680 | 1165 | 1365 | 48-Ф48 |
上海深嵘阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请
一、①sd341x产品名称与型号②sd341x口径③sd341x是否带附件以便我们的为您正确选型④sd341x的使用压力⑤sd341x的使用介质的温度。二、若已经由设计单位选定深嵘阀门有限公司公司的型号，请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您审核把关。感谢您访问我们的【http://www.021sr.com】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
