·位置:首页 > 产品展示 > > > 气动伸缩蝶阀


气动伸缩蝶阀

点击放大
产品特点:
气动伸缩蝶阀结构新颖,阀体构造为满足管道空间狭窄而形成的短距离对夹式结构,外部零泄漏,内部泄漏符合国家标准。双德SD643H用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。其主要特点如下:设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速;伸缩蝶阀除了能作调节和截流作用、补偿
  sd341x,sds343h气动伸缩蝶阀的详细资料:

气动伸缩蝶阀

结构新颖,阀体构造为满足管道空间狭窄而形成的短距离对夹式结构,外部零泄漏,内部泄漏符合国家标准。双德气动伸缩蝶阀SD643H用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。其主要特点如下:设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速;伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。

气动伸缩蝶标准

设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
压力试验:GB/T13927-1992;JB/T9092-1999

气动伸缩蝶主要技术参数



公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用温度

≤80℃

适用介质

空气、水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

气动伸缩蝶主要零件的材质



零件名称

材料

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

橡胶、聚四氟、聚内脂、不锈钢

阀杆

2Cr13、不锈钢、铬钼钢

伸缩管

铸铁、铸钢、不锈钢、铬钼钢

填料

柔性石墨

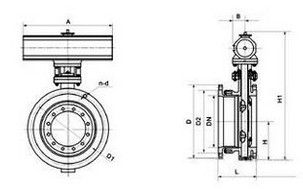

SD643H-6/10/16系列气动伸缩蝶



公称
通径

外形尺寸(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

H

H1

设计zui
大长度

设计zui
小长度

设计
长度

A

B

0.6MPa

1.0MPa

1.6MPa

毫米

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

80

309

186

156

171

180

200

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

65

95

337

190

160

175

180

200

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

98

347

198

166

182

180

200

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

114

373

228

188

208

180

200

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

128

405

240

201

220

180

200

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

150

139

440

246

206

226

270

280

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

200

174

612

265

219

242

400

425

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

250

215

693

295

240

267

400

425

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

300

245

747

308

254

282

450

560

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

350

270

802

327

272

300

450

560

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

400

305

991

368

308

338

535

580

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

450

325

1037

370

310

340

535

580

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

500

360

1127

392

332

362

535

580

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

600

445

1377

441

375

408

570

660

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

700

505

1496

460

400

430

750

550

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

800

560

1584

499

445

475

750

550

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

900

630

1676

520

460

490

750

550

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1000

680

1760

600

530

565

900

750

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1200

795

2018

675

571

623

1000

925

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

1400

900

2363

760

683

722

1000

925

1630

1560

1510

36-36

1675

1590

1530

36-42

1685

1590

1530

36-48

1600

1100

2723

860

770

815

1000

925

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

1800

1124

2844

930

830

880

1100

980

2045

1970

1718

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

2000

1292

3127

1020

920

970

1100

980

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62



产品相关关键字: 气动伸缩蝶阀 气动伸缩蝶阀 气动伸缩蝶阀 气动伸缩蝶阀 气动伸缩蝶阀
