气动O型切断球阀

一、气动O型切断球阀--概述:

ZSHR系列气动O型球阀,球芯采用O型通孔,固定球式阀门阀座采用弹性补偿阀前密封,双保护盖式填料函装置,保护阀杆在压力下不致脱出,阀内腔能自动泄压,防止阀腔内产生非正常高压,可设置防静电防火结构,阀门的流量系数大,流阻小,角行程启闭迅速。

二、--用途:

ZSHR适用于石油化工、冶金、制药、食品、造纸、轻纺、电力、给排水等

  • 产品型号:ZSHR
  • 厂商性质:生产厂家
  • 更新时间:2024-01-06
  • 访  问  量:550
立即咨询

联系电话:18521033303

详细介绍

一、气动O型切断球阀--概述:



ZSHR系列气动O型球阀,球芯采用O型通孔,固定球式阀门阀座采用弹性补偿阀前密封,双保护盖式填料函装置,保护阀杆在压力下不致脱出,阀内腔能自动泄压,防止阀腔内产生非正常高压,可设置防静电防火结构,阀门的流量系数大,流阻小,角行程启闭迅速。



二、气动O型切断球阀--用途:



ZSHR适用于石油化工、冶金、制药、食品、造纸、轻纺、电力、给排水等系统,控制一切腐蚀或非腐蚀性的气体、液体介质。



三、--阀体:



型        式直通铸造球型阀
公称通径15、20、25、32、40、50、65、80、125、200、250、300、350、400mm
公称压力PN1.6、2.5、4.0、6.4MPa
法兰标准JB/T79.1-94、79.2-94等
材        料铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上 阀 盖与阀体成一整体-45~+400℃
压盖型式螺栓压紧式
填       料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料



四、--阀内组件:



阀芯型式球型阀芯
流量特性快开特性
材料铸不锈钢(ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti)
额定行程全开90





五、 --执行机构:



型式DA、SR、AW、GT单作用、双作用活塞式执行机构
供气压力400~700KPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃



六、 --阀作用型式:



单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)



七、 --附件:



电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等



八、流量系数Cv值、泄露量:

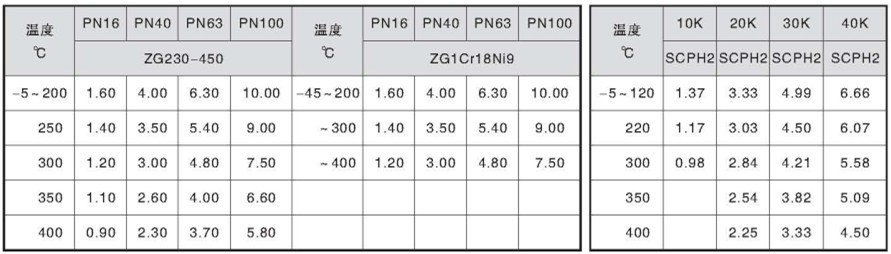

九、阀体材料的使用温度及压力范围:



JB/T74-94    HG20596-97                                                单位:MPa        JIS                          单位:MPa





  ANSI                                                                                                                                            单位:MPa







十、 阀体、阀内件标准材料组合及使用温度范围



¤ R.TFE(F):二氧化钼强化聚四氟乙烯

¤ R.TFE(C):碳纤维强化聚四氟乙烯

¤ HCr         :镀硬铬

¤ S.S          :部分堆焊司太莱合金







十一、结构图:















十二、配用双作用执行机构



PN1.6MPA   阀座材料:聚四氟乙烯







PN2.5MPA 阀座材料:聚四氟乙烯



PN4.0MPA 阀座材料:聚四氟乙烯





十三、配用单作用执行机构





PN1.6MPA 阀座材料:聚四氟乙烯



PN2.5MPA 阀座材料:聚四氟乙烯



PN4.0MPA 阀座材料:聚四氟乙烯
