内螺纹气动程控切断阀

一、内螺纹气动程控切断阀--概述

JDQ11Y是一种能在各种管路上做远距离、快速开启和切断的阀门。

二、--性能规范

规格(DN)15-200MPa
公称压力1.6
密封试验压力1.1(倍)
阀体强度试验压力1.5(倍)
工作温度(℃)-40∽100 / -40∽425
适用介质水、蒸汽、油品、气体
结构长度GB12221-89/ G

  • 产品型号:JDQ11Y
  • 厂商性质:生产厂家
  • 更新时间:2024-01-06
  • 访  问  量:422
立即咨询

联系电话:18521033303

详细介绍

一、内螺纹气动程控切断阀--概述


JDQ11Y内螺纹气动程控切断阀是一种能在各种管路上做远距离、快速开启和切断的阀门。


二、--性能规范





规格(DN)15-200MPa
公称压力1.6
密封试验压力1.1(倍)
阀体强度试验压力1.5(倍)
工作温度(℃)-40∽100 / -40∽425
适用介质水、蒸汽、油品、气体
结构长度GB12221-89/ GB12233
法兰标准JB/T79-94





三、内螺纹气动程控切断阀--作用原理及结构说明

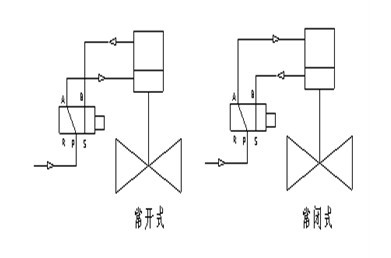

当控制器按事先编好的程序对某个气源换向阀输出一个信号,该换向阀动作,使带压仪表气源通过换向阀的切换进入气动执行机构的气缸上腔或下腔,推动活塞运动使阀们开启或关闭。阀门的操作连接方式(如图所示)。

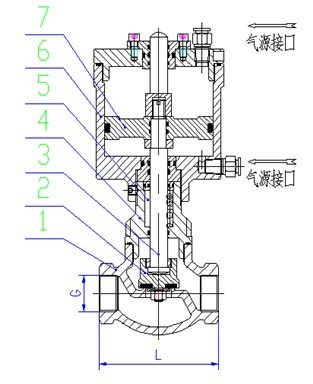

四、--主要外型与连接尺寸(参照构图)





DN

15

20

25

32

40

50

65

L

90

100

120

140

170

200

260

G

1/2

3/4

1

11/4

11/2

2

21/2









五、--主要零件材料:





1.阀体

WCB

2.阀瓣

WCB

3.阀杆

305

4.上盖

WCB

5.填料

F4

6.气缸

WCB/QT450





六、保管、安装及使用的注意事项:


1、阀门通路两端必须加防护盖,存放在干燥、通风的室内,如长期存放应经常检查,防止锈蚀;
2、阀门在安装前不要拿掉防尘盖,使阀内无污物存在;
3、阀门可安装在水平或垂直的管道上使用,安装时去掉防尘盖,管路先用空气吹干净,以免污物带进阀腔内;
