ZW型自吸式无堵塞排污泵，是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，*减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到先进
产品型号：ZW厂商性质：生产厂家更新时间：2024-01-03访 问 量：772
立即咨询
联系电话：18521033303
ZW型自吸式无堵塞排污泵，是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，*减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到先进水平，具有广阔的应用市场和发展前景.
本司排污泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
自吸式排污泵产品优点：
1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。
2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。
自吸式无堵塞排污泵技术参数：
流量：5-800m3/h；
扬程：12-60m；
电机功率：2.2-55KW；
转速：1450-2900r/min；
口径：φ25-φ300；
介质温度：≤100℃；
自吸高度：4.5-6.0m。
ZW系列型号意义：
ZW型参数：
型 号 | 流量 | 扬程 | 功率 | 转速 | 效率 | 汽蚀余量 |
ZW25-8-15 | 8 | 15 | 2.2 | 2900 | 45 | 2.0 |
ZW32-5-20 | 5 | 20 | 2.2 | 2900 | 45 | 2.0 |
ZW32-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.0 |
ZW32-9-30 | 9 | 30 | 3 | 2900 | 48 | 2.0 |
ZW40-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.0 |
ZW40-20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.0 |
ZW45-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.0 |
ZW50-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.0 |
ZW50-20-12 | 20 | 12 | 2.2 | 2900 | 45 | 2.0 |
ZW50-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.0 |
ZW50-20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.0 |
ZW65-30-18 | 30 | 18 | 4 | 1450 | 45 | 2.0 |
ZW65-25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3.0 |
ZW65-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 |
ZW65-40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 |
ZW65-65-25 | 65 | 25 | 7.5 | 2900 | 52 | 3.0 |
ZW80-40-16 | 40 | 16 | 4 | 1450 | 50 | 3.0 |
ZW80-40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 |
ZW80-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 |
ZW80-65-25 | 65 | 25 | 7.5 | 2900 | 52 | 3.0 |
ZW80-80-35 | 80 | 35 | 15 | 2900 | 45 | 3.0 |
ZW80-40-50 | 40 | 50 | 18.5 | 2900 | 50 | 3.0 |
ZW80-50-60 | 50 | 60 | 22 | 2900 | 55 | 3.0 |
ZW100-100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4.0 |
ZW100-80-20 | 80 | 20 | 7.5 | 1450 | 53 | 4.0 |
ZW100-100-20 | 100 | 20 | 11 | 1450 | 53 | 4.0 |
ZW100-100-30 | 100 | 30 | 22 | 2900 | 53 | 4.0 |
ZW100-80-45 | 80 | 45 | 30 | 2900 | 55 | 4.0 |
ZW100-80-60 | 80 | 60 | 37 | 2900 | 53 | 4.0 |
ZW100-80-80 | 80 | 80 | 45 | 2900 | 50 | 4.0 |
ZW125-120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 |
ZW150-180-14 | 180 | 14 | 15 | 1450 | 60 | 5.0 |
ZW150-180-20 | 180 | 20 | 22 | 1450 | 60 | 5.0 |
ZW150-180-30 | 180 | 30 | 37 | 1450 | 65 | 5.0 |
ZW150-180-38 | 180 | 38 | 55 | 1450 | 45 | 5.0 |
ZW200-280-14 | 280 | 14 | 22 | 1450 | 65 | 5.0 |
ZW200-280-20 | 280 | 20 | 37 | 1450 | 62 | 5.0 |
ZW200-300-25 | 300 | 25 | 45 | 1450 | 59 | 5.0 |
ZW200-280-28 | 280 | 28 | 55 | 1450 | 55 | 4.8 |
ZW250-420-20 | 420 | 20 | 55 | 1450 | 61 | 6.0 |
ZW300-800-14 | 800 | 14 | 55 | 1450 | 65 | 6.0 |
结构及工作原理
ZW系列，主要由泵体.叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、迸、排接管等组成。泵的结构见图。
泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后.泵内腔已储有一定容积的液体。当泵起动?，泵内的储液在叶轮的作用下，夹带着空气被向上??出.液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。
ZW型（结构图）
起动前的准备与运行
1、检查泵底座、联轴器、轴承座等连接部位的紧固件有否松动？如有松动应固紧。2、用手转动联轴器是否有卡带或异声等现象？
3、打开泵上方的加水阀门.加入储液水不少于泵体容积的三分之二，关闭阀门。以后开机不需再灌引水
4、接上电源试转一下，从电机端看，为顺时针转向。（严禁反转）
5、开机工作，观察泵运行是否正常？若有异常现象，应找出原因，加以排除。

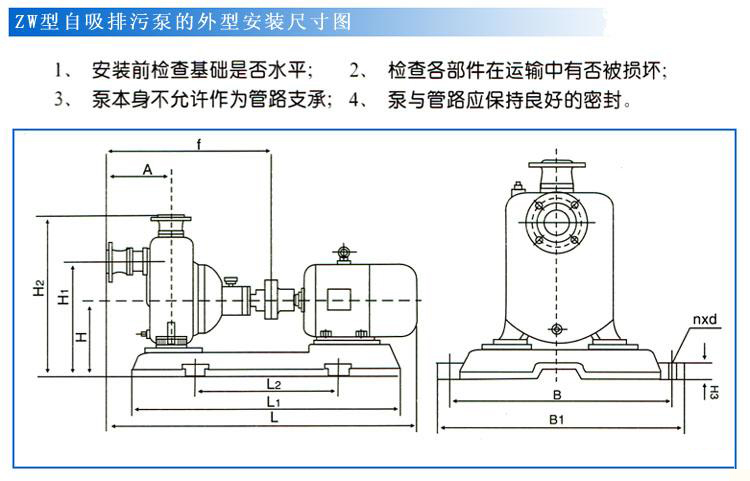

ZW型（安装尺寸）
ZW型（法兰尺寸）
ZW型参数：
型 号 | 流量 | 扬程 | 功率 | 转速 | 效率 | 汽蚀余量 |
ZW25-8-15 | 8 | 15 | 2.2 | 2900 | 45 | 2.0 |
ZW32-5-20 | 5 | 20 | 2.2 | 2900 | 45 | 2.0 |
ZW32-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.0 |
ZW32-9-30 | 9 | 30 | 3 | 2900 | 48 | 2.0 |
ZW40-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.0 |
ZW40-20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.0 |
ZW45-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.0 |
ZW50-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.0 |
ZW50-20-12 | 20 | 12 | 2.2 | 2900 | 45 | 2.0 |
ZW50-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.0 |
ZW50-20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.0 |
ZW65-30-18 | 30 | 18 | 4 | 1450 | 45 | 2.0 |
ZW65-25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3.0 |
ZW65-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 |
ZW65-40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 |
ZW65-65-25 | 65 | 25 | 7.5 | 2900 | 52 | 3.0 |
ZW80-40-16 | 40 | 16 | 4 | 1450 | 50 | 3.0 |
ZW80-40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 |
ZW80-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 |
ZW80-65-25 | 65 | 25 | 7.5 | 2900 | 52 | 3.0 |
ZW80-80-35 | 80 | 35 | 15 | 2900 | 45 | 3.0 |
ZW80-40-50 | 40 | 50 | 18.5 | 2900 | 50 | 3.0 |
ZW80-50-60 | 50 | 60 | 22 | 2900 | 55 | 3.0 |
ZW100-100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4.0 |
ZW100-80-20 | 80 | 20 | 7.5 | 1450 | 53 | 4.0 |
ZW100-100-20 | 100 | 20 | 11 | 1450 | 53 | 4.0 |
ZW100-100-30 | 100 | 30 | 22 | 2900 | 53 | 4.0 |
ZW100-80-45 | 80 | 45 | 30 | 2900 | 55 | 4.0 |
ZW100-80-60 | 80 | 60 | 37 | 2900 | 53 | 4.0 |
ZW100-80-80 | 80 | 80 | 45 | 2900 | 50 | 4.0 |
ZW125-120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 |
ZW150-180-14 | 180 | 14 | 15 | 1450 | 60 | 5.0 |
ZW150-180-20 | 180 | 20 | 22 | 1450 | 60 | 5.0 |
ZW150-180-30 | 180 | 30 | 37 | 1450 | 65 | 5.0 |
ZW150-180-38 | 180 | 38 | 55 | 1450 | 45 | 5.0 |
ZW200-280-14 | 280 | 14 | 22 | 1450 | 65 | 5.0 |
ZW200-280-20 | 280 | 20 | 37 | 1450 | 62 | 5.0 |
ZW200-300-25 | 300 | 25 | 45 | 1450 | 59 | 5.0 |
ZW200-280-28 | 280 | 28 | 55 | 1450 | 55 | 4.8 |
ZW250-420-20 | 420 | 20 | 55 | 1450 | 61 | 6.0 |
ZW300-800-14 | 800 | 14 | 55 | 1450 | 65 | 6.0 |
性能曲线：
ZW型适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。
1.环境温度?50℃，介质温度?80℃特殊要求可达200.℃
2.介质PH值铸铁材质为6-9，不锈钢为2-13.
3.介质重度不超过1240千克/m3
4.自吸高度不能超过规定值4.5-5.5米，吸入管长度为?10米。
5.通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。
故障与排除
| 故 障 | 原 因 | 排除方法 |
| 泵不出水 | 1.泵体内未加储液或储液不足 2.吸入管路漏气 3.电压过低 4.吸程太高或吸入管路太长 5.机械密封泄漏过大 | 1.加足 2.消除管路漏气现象 3.调整电压 4.降低吸程或?短管路 5.修理或更? |
| 泵出水不足 | 1.因使用不当，叶轮流道或吸入管路被堵塞 2.叶轮磨损严重 3.功率不足转速太低 | 1.消除堵塞物 2.更换叶轮 3.调蝥至额定转速 |
| 泵噪音、振动过大 | 1.底脚不稳 ， 2.轴承磨损严重 3.泵与电机主轴不同轴 | 1.加固 2.更换轴承 3.调整同轴度 |
| 轴承温度过高 | 1.润滑脂变质或干燥 2.轴承损坏 | 1.更换润滑脂 2.更换 |
| 泵泄漏 | 1.接螺栓松动 2.密封件磨? | 1.固紧 2.更换 |
