管道式无堵塞排污泵|管道式排污泵

管道式无堵塞排污泵适用范围
GW系列无堵塞管道式排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。

  • 产品型号:GW
  • 厂商性质:生产厂家
  • 更新时间:2024-01-03
  • 访  问  量:853
立即咨询

联系电话:18521033303

详细介绍

一、管道式无堵塞排污泵适用范围
     GW系列无堵塞管道式排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。

二、管道式无堵塞排污泵使用条件
A、泵的使用环境温度≤40℃,湿度≤95%;海拔高度≤1000米。
B、介质温度不超过60℃,介质重度为1~1.3kg/dm3。
C、铸铁材质的使用范围这PH5~9。
D、不锈钢材质可使用一般腐蚀性介质。
E、使用环境海拔高度不超过1000米,超过以上条件时,应在订货时提出,以便为您提供更可靠的产品。

注:用户如有特殊的温度,介质等要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。

三、管道式无堵塞排污泵产品特点
1、采用双叶片叶轮结构,大大提高了污物的通过能力
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、燥声小、节能*,检修方便,方便用户更换;
4、自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;
7、该泵配上户外性电机,则无须建泵房,可直接安装与户外使用节省开支;

四、管道排污泵型号意义:

管道式无堵塞排污泵性能参数

口径
mm

型号

流量
m3/h

扬程
m

转速
r/min

功率
kw

2525GW6-10-0.7561029000.75
25GW6-15-1.161529001.1
3232GW8-12-0.7581229000.75
32GW12-15-1.5121529001.1
4040GW10-10-0.75101029000.75
40GW8-15-1.181529001.1
40GW12-15-1.5121529001.5
40GW15-20-2.2152029002.2
5050GW20-7-0.7520729000.75
50GW10-10-0.75101029000.75
50GW10-12-1.1101229001.1
50GW25-10-1.5251029001.5
50GW20-15-1.5201529001.5
50GW15-15-1.5151529001.5
50GW15-20-2.2152029002.2
50GW15-18-2.2151829002.2
50GW15-25-2.2152529002.2
50GW27-15-2.2271529002.2
50GW30-14-2.2301429002.2
50GW42-9-2.242929002.2
50GW30-10-2.2301029002.2
50GW20-22-3202229003
50GW25-18-3251829003
50GW15-30-3153029003
50GW25-20-4252029004
50GW40-15-4401529004
50GW20-30-5.5203029005.5
50GW20-40-7.5204029007.5
50GW25-35-7.5253529007.5
50GW30-40-7.5304029007.5
6565GW25-10-1.5251029001.5
65GW35-7-2.235729002.2
65GW30-10-2.230102902.2
65GW25-15-2.2251529002.2
65GW37-13-3371329003
65GW30-22-4302229004
65GW40-15-4401529004
65GW25-30-5.5253029005.5
65GW32-25-5.5322529005.5
65GW40-30-7.5403029007.5
65GW30-40-7.5304029007.5
65GW30-45-113045290011
65GW35-50-153550290015
65GW35-60-18.53560290018.5
8080GW40-7-2.24072900/14502.2
80GW43-13-3431329003
80GW40-15-4401529004
80GW50-20-5.5502029005.5
8080GW40-25-5.5402529005.5
80GW30-30-5.5303029005.5
80GW65-25-7.5652529007.5
80GW50-20-7.5502029007.5
80GW30-40-7.5304029007.5
100100GW85-10-485101450/29004
100GW50-20-550201450/29005.5
100GW65-15-5.565151450/29005.5
100GW100-10-7.5100101450/29007.5
100GW85-15-7.585151450/29007.5
100GW80-20-7.580201450/29007.5
100GW100-15-7.5100151450/29007.5
100GW100-25-11100251450/290011
100GW100-30-15100301450/290015
100GW100-35-18.5100351450/290018.5
150150GW145-9-7.5145914507.5
150GW110-15-7.51101514507.5
150GW200-7-112007145011
150GW200-10-1520010145015
150GW180-20-18.518020145018.5
150GW180-25-2218025145022
150GW200-20-2220020145022
150GW240-20-3024020145030
150GW200-25-3020025145030
150GW150-35-3715035145037
200200GW300-7-11300798011
200GW250-11-1525011145015
200GW250-15-18.525015145018.5
200GW400-10-2240010145022
200GW300-15-2230015145022
200GW400-13-3040013145030
200GW400-18-3740018145037
200GW400-20-4540020145045
200GW400-25-5540025145055
250250GW600-9-30600998030
250GW600-12-376001298037
250GW600-15-4560015145045
250GW600-20-5560020145055
250GW600-25-7560025145075
300300GW800-12-4580012145045
300GW800-15-5580015145055
300GW800-20-7580020145075
300GW950-20-9095020145090
300GW1000-25-1101000251450110
350350GW950-14-559501498055
350GW1260-12-7512601298075
350GW1450-14-9014501498090
350GW1200-20-110120020980110

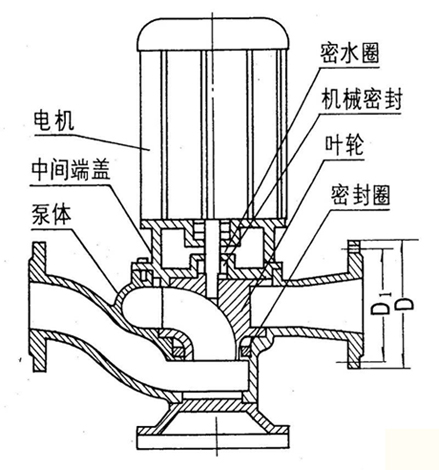

GW型管道式无堵塞排污泵结构图:

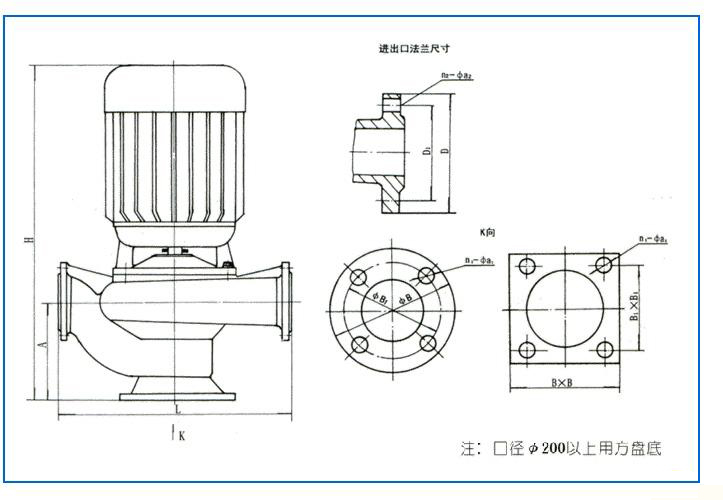

GW型管道式无堵塞排污泵安装尺寸图







管道式无堵塞排污泵性能参数

口径
mm

型号

流量
m3/h

扬程
m

转速
r/min

功率
kw

2525GW6-10-0.7561029000.75
25GW6-15-1.161529001.1
3232GW8-12-0.7581229000.75
32GW12-15-1.5121529001.1
4040GW10-10-0.75101029000.75
40GW8-15-1.181529001.1
40GW12-15-1.5121529001.5
40GW15-20-2.2152029002.2
5050GW20-7-0.7520729000.75
50GW10-10-0.75101029000.75
50GW10-12-1.1101229001.1
50GW25-10-1.5251029001.5
50GW20-15-1.5201529001.5
50GW15-15-1.5151529001.5
50GW15-20-2.2152029002.2
50GW15-18-2.2151829002.2
50GW15-25-2.2152529002.2
50GW27-15-2.2271529002.2
50GW30-14-2.2301429002.2
50GW42-9-2.242929002.2
50GW30-10-2.2301029002.2
50GW20-22-3202229003
50GW25-18-3251829003
50GW15-30-3153029003
50GW25-20-4252029004
50GW40-15-4401529004
50GW20-30-5.5203029005.5
50GW20-40-7.5204029007.5
50GW25-35-7.5253529007.5
50GW30-40-7.5304029007.5
6565GW25-10-1.5251029001.5
65GW35-7-2.235729002.2
65GW30-10-2.230102902.2
65GW25-15-2.2251529002.2
65GW37-13-3371329003
65GW30-22-4302229004
65GW40-15-4401529004
65GW25-30-5.5253029005.5
65GW32-25-5.5322529005.5
65GW40-30-7.5403029007.5
65GW30-40-7.5304029007.5
65GW30-45-113045290011
65GW35-50-153550290015
65GW35-60-18.53560290018.5
8080GW40-7-2.24072900/14502.2
80GW43-13-3431329003
80GW40-15-4401529004
80GW50-20-5.5502029005.5
8080GW40-25-5.5402529005.5
80GW30-30-5.5303029005.5
80GW65-25-7.5652529007.5
80GW50-20-7.5502029007.5
80GW30-40-7.5304029007.5
100100GW85-10-485101450/29004
100GW50-20-550201450/29005.5
100GW65-15-5.565151450/29005.5
100GW100-10-7.5100101450/29007.5
100GW85-15-7.585151450/29007.5
100GW80-20-7.580201450/29007.5
100GW100-15-7.5100151450/29007.5
100GW100-25-11100251450/290011
100GW100-30-15100301450/290015
100GW100-35-18.5100351450/290018.5
150150GW145-9-7.5145914507.5
150GW110-15-7.51101514507.5
150GW200-7-112007145011
150GW200-10-1520010145015
150GW180-20-18.518020145018.5
150GW180-25-2218025145022
150GW200-20-2220020145022
150GW240-20-3024020145030
150GW200-25-3020025145030
150GW150-35-3715035145037
200200GW300-7-11300798011
200GW250-11-1525011145015
200GW250-15-18.525015145018.5
200GW400-10-2240010145022
200GW300-15-2230015145022
200GW400-13-3040013145030
200GW400-18-3740018145037
200GW400-20-4540020145045
200GW400-25-5540025145055
250250GW600-9-30600998030
250GW600-12-376001298037
250GW600-15-4560015145045
250GW600-20-5560020145055
250GW600-25-7560025145075
300300GW800-12-4580012145045
300GW800-15-5580015145055
300GW800-20-7580020145075
300GW950-20-9095020145090
300GW1000-25-1101000251450110
350350GW950-14-559501498055
350GW1260-12-7512601298075
350GW1450-14-9014501498090
350GW1200-20-110120020980110



GW型管道式无堵塞排污泵曲线图谱:

管道式无堵塞排污泵安装与使用

1.首先检查外部紧固件是否在运输中松动。

2.检查电源电压是否符合电机铭牌要求。

3.接通电源试转一下,看叶轮是否按泵上指示意的方向转,如方向倒转,将电缆中的任何二相线对调一下即可,试转时时间不能太久,以免烧毁密封件。

4.将泵安装好、开机运转。能将泵底脚螺丝装上。


管道式无堵塞排污泵检查与维修
1.泵在使用前应检查电机绕组对机壳的绝缘电阻,如低于0.5兆欧,刚必须将定子烘干,待绝缘电阻升高后方可使用。
2.泵体进口处的叶轮与油封之间间隙如超过2mm时应更换耐磨油封。
3.当泵密封出现漏水时,应及时更换密封件,更换时先将静密封装平装实,再将动密封装在轴上即可。
4.更换叶轮时,应用拉力器拉出,不能用锤子猛打,以免破坏轴度。

管道式无堵塞排污泵常见故障原因
1.不出水,被抽送液体重度与粒度过高;液流道堵塞;叶轮转向错;棒料抽进叶轮被卡;管道出口高度超出额定扬程高度。
2.流量不足、扬程低。电压偏低、叶轮转向错或耐磨密封磨损;液体重度粒度过高。
3.绝缘电阻低,周围环境潮湿,机械密封严重漏水。
