不锈钢防爆管道离心泵

防爆离心泵产品概述

　　 IHGB型立式不锈钢防爆离心泵，是我公司科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型单级单吸防爆离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ALG型基础上派生出适用热水泵、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点，符合国家机械部JB/T53058-93的标准要求，产品按IS

  • 产品型号：IHGB
  • 厂商性质：生产厂家
  • 更新时间：2024-01-03
  • 访  问  量：1189
立即咨询

联系电话：18521033303

详细介绍

一、防爆离心泵产品概述



　　 IHGB型立式不锈钢防爆离心泵，是我公司科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型单级单吸防爆离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ALG型基础上派生出适用热水泵、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点，符合国家机械部JB/T53058-93的标准要求，产品按ISO2858标准设计制造。



二、防爆离心泵主要用途



　　 1.　ISG型立式防爆离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

　　 2.　IRG型立式热水防爆离心泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

　　 3.　GRG型立式高温防爆离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。

　　 4.　IHGB型立式不锈钢防爆离心泵供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。

　　 5.　YG型管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。

　　 6.　IHGB型立式不锈钢防爆离心泵，适用于输送易燃性化工液体。

　　 7.　ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速离心泵，适用于环境噪声要求很低的场合及空调循环等。



三、防爆离心泵特点

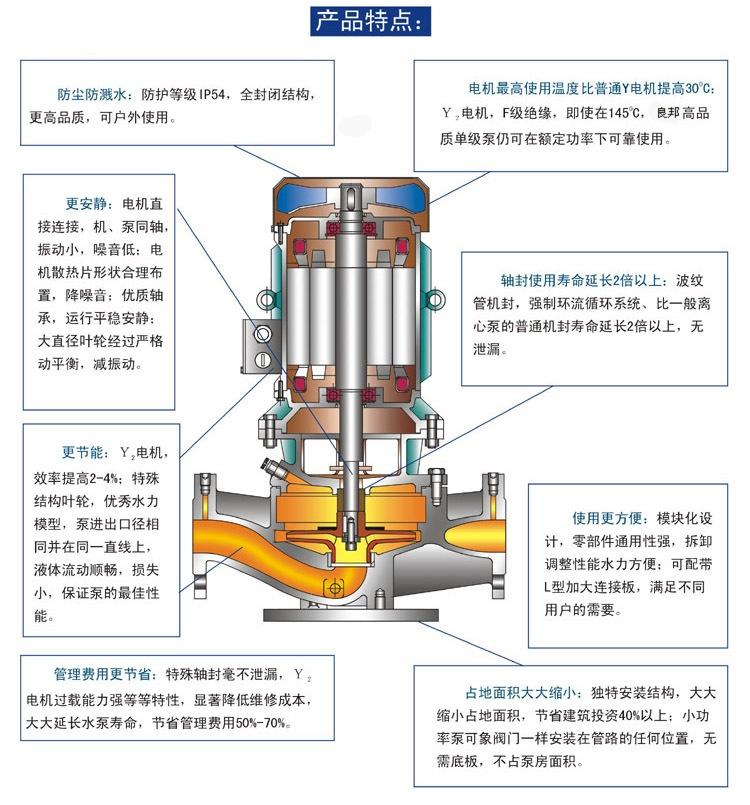

　　 1.　 防爆离心泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

　　 2.　叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

　　 3.　轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。

　　 4.　 防爆离心泵安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

　　 5.　可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。

　　 6.　 防爆离心泵可根据管路布置的要求采用泵的竖式和横式安装。



四、防爆离心泵工作条件



　　 1.吸入压力≤1.0MPa，或泵系统zui高工作压力≤1.6MPa，即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

　　 2. 防爆离心泵环境温度＜40℃，相对湿度＜40%。

　　 3.所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度＜0.2mm。

　　注：如果用介质为带有细小颗粒，请在订货时说明，以便本厂采用耐磨式机械密封。



五、防爆离心泵型号意义





六、性能参数表

型号

流量

扬程
(m)

效率
(%)

转速
(r/min)

电机功率
(kw)

(m3/h)

(L/s)

15-801.1
1.5
2.0		0.30
0.42
0.55		8.5
8.0
7.0		26
34
34		28000.18
20-1101.8
2.5
3.3		0.50
0.69
0.91		16.0
15.0
13.5		25
34
35		28000.37
20-1251.8
2.5
3.3		0.50
0.69
0.91		21.0
20.0
18.6		28
35
34		28000.75
20-1601.8
2.5
3.3		0.50
0.69
0.91		33
32
30		19
25
23		29001.5
25-1102.8
4.0
5.2		0.78
1.11
1.44		16.0
15.0
13.5		34
42
41		29000.55
25-1252.8
4.0
5.2		0.78
1.11
1.44		20.6
20.0
18.0		28
36
35		29000.75
25-125A2.5
3.6
4.6		0.69
1.00
1.28		17.0
16.0
14.4		29
35
31		29000.75
25-1602.8
4.0
5.2		0.78
1.11
1.44		33
32
30		24
32
33		29001.5
25-160A2.6
3.7
4.9		0.12
1.03
1.36		29
28
26		27
31
29		29001.1
32-1003.5
4.5
5.3		0.97
1.24
1.47		14.5
12.5
11		35
40
38		29000.55
30-1253.5
5.0
6.5		0.97
1.39
1.80		22
20
18		40
44
42		29000.75
32-125A3.1
4.5
5.8		0.86
1.25
1.61		17.6
16.0
14.4		39
43
40		29000.55
32-1604.4
6.3
8.3		1.22
1.75
2.32		33
32
30		40
44
42		29001.5
32-160A2.8
4.0
5.2		0.78
1.11
1.44		27
25
21		31
34
32		29001.1
32-2003.1
4.5
5.8		0.86
1.25
1.61		50.5
50.0
48.0		28
32
30		29003
32-200A2.8
4.0
5.2		0.78
1.11
1.44		44.6
44
42.7		34
40
42		29002.2
32-160(1)4.4
6.3
8.3		1.22
1.75
2.32		33.2
32
30.2		34
40
42		29002.2
32-200(1)4.4
6.3
8.3		1.22
1.75
2.32		50.5
50.0
48.0		26
33
35		29004
40-1004.4
6.3
8.3		1.22
1.75
2.31		13.2
12.5
11.3		48
54
53		29000.55
40-100A3.9
5.6
7.4		1.08
1.56
2.06		10.6
10.0
9.0		48
52
50		29000.37
40-1254.4
6.3
8.3		1.22
1.75
2.31		21
20
18		41
46
43		29001.1
40-125A3.9
5.6
7.4		1.08
1.56
2.06		17.6
16
14.4		40
45
41		29000.75
40-1604.4
6.3
8.3		1.22
1.75
2.31		33
32
30		35
40
40		29002.2
40-160A4.1
5.9
7.8		1.14
1.64
2.17		29
28
26.3		34
39
39		29001.5
40-160B3.8
5.5
7.2		1.06
1.53
2.0		25.5
24
22.5		34
38
37		29001.1
40-2004.4
6.3
8.3		1.22
1.75
2.31		51
50
48		26
33
32		29004
40-200A4.1
5.9
7.8		1.14
1.64
2.17		45
44
42		26
31
32		29003
40-200B3.7
5.3
7.0		1.03
1.47
1.94		38
36
34.5		25
29
27		29002.2
40-2504.4
6.3
8.3		1.22
1.75
2.31		82
80
74		24
28
28		29007.5
40-250A4.1
5.9
7.8		1.14
1.64
2.17		72
70
65		24
28
27		29005.5
40-250B3.8
5.5
7.0		1.06
1.53
1.94		61.5
60
56		23
27
26		29004
40-100(1)8.8
12.5
16.3		2.44
3.47
4.53		13.2
12.5
11.3		55
62
60		29001.1
40-100(1)A8.0
11.0
14.5		2.22
3.05
4.03		10.6
10.0
9.0		57
60
59		29000.75
40-125(1)8.8
12.5
16.3		2.44
3.47
4.53		21.2
20.0
17.8		49
58
57		29001.5
40-125(1)A8.0
11.0
14.5		2.22
3.05
4.03		17.0
16.0
14.0		53
57
55		29001.1
40-160(1)8.8
12.5
16.3		2.44
3.47
4.53		33
32
30		45
52
51		29003
40-160(1)A8.2
11.7
15.2		2.28
3.25
4.22		29
28
26		44
51
50		29002.2
40-160(1)B7.3
10.4
13.5		2.38
2.89
3.75		23
22
20.5		5029001.5
40-200(1)8.8
12.5
16.3		2.44
3.47
4.53		51.2
50
48		38
46
46		29005.5
40-200(1)A8.3
11.7
15.3		2.31
3.25
4.25		45.0
44
42		37
45
45		29004
40-200(1)B7.5
10.6
13.8		2.08
2.94
3.83		37
36
34		4429003
40-250(1)8.8
12.5
16.3		2.44
3.47
4.53		81.2
80
77.5		31
38
40		290011
40-250(1)A8.2
11.6
15.2		2.28
3.22
4.22		71.0
70
68		3829007.5
40-250(1)B7.6
10.8
14		2.11
3.0
3.89		61.4
60
58		3729005.5
40-250(1)C7.1
10.0
13.1		1.97
2.78
3.64		53.2
52
50.4		3629005.5
50-1008.8
12.5
16.3		2.44
3.47
4.53		13.6
12.5
11.3		55
62
60		29001.1
50-100A8
11
14.5		2.22
3.05
4.03		11
10
9
 		6029000.75
50-1258.8
12.5
16.3		2.44
3.74
4.53		21.5
20
17.8		49
58
57		29001.5
50-125A8
11
14.5		2.22
3.05
4.03		17
16
14		5729001.1
50-1608.8
12.5
16.3		2.44
3.47
4.53		33
32
30		45
52
51		29003
50-160A8.2
11.7
15.2		2.28
3.25
4.22		29
28
26		44
51
50		29002.2
50-160B7.3
10.4
13.5		2.38
2.89
3.75		23
22
20.5		5029001.5
50-2008.8
12.5
16.3		2.44
3.47
4.53		52
50
48		38
46
46		29005.5
50-200A8.3
11.7
15.3		2.31
3.25
4.25		45.8
44
42		37
45
45		29004
50-200B7.5
10.6
13.8		2.08
2.94
3.83		37
36
34		4429003
50-2508.8
12.5
16.3		2.44
3.47
4.53		82
80
77.5		29
38
40		290011
50-250A8.2
11.6
15.2		2.28
3.22
4.22		71.5
70
68		38
 		290075
50-250B7.6
10.8
14		2.11
3.0
3.89		61.4
60
58		3729005.5
50-250C7.1
10.0
13.1		1.97
2.78
3.64		53.2
52
504		3629005.5
50-100(1)17.5
25
32.5		4.86
6.94
9.03		13.7
12.5
10.5		67
69
69		29001.5
50-100(1)A15.6
22.3
29		4.3
6.19
8.1		11
10
8.4		65
67
68		29001.1
50-125(1)17.5
25
32.5		4.86
6.94
9.03		21.5
20
18		60
68
67		29003
50-125(1)A15.6
22.3
29		4.33
6.19
8.1		17
16
13.6		58
66
65		29002.2
50-160(1)17.5
25
32.5		4.68
6.94
9.03		34.4
32
27.5		54
63
60		29004
50-160(1)A16.4
23.4
30.4		4.56
6.5
8.44		30
28
24		54
62
59		29003
50-160(1)B15.0
21.6
28		4.17
6.0
7.78		26
24
20.6		2829002.2
50-200(1)17.5
25
32.5		4.86
6.94
9.03		52.7
50
45.5		49
58
59		29007.5
50-200(1)A16.4
23.5
30.5		4.56
6.53
8.47		46.4
44
40		48
57
58		29005.5
50-200(1)B15.2
21.8
28.3		4.22
6.06
7.86		40
38
34.5		5529004
50-250(1)17.5
25
32.5		4.86
6.94
9.03		82
80
76.5		39
50
52		290015
50-250(1)A16.4
23.4
30.5
 		4.56
6.5
8.47
 		71.5
70
67
 		39
50
52
 		290011
50-250(1)B15
21.6
28
 		4.17
6.0
7.78
 		61
60
57.4
 		38
49
54
 		29007.5
50-315(1)17.5
25
32.5
 		4.86
6.94
9.03
 		128
125
122
 		30
40
44
 		290030

50-315(1)A16.6
23.7
31
 		4.61
6.58
8.6
 		115
113
110
 		30
40
44
 		290022
50-315(1)B15.7
22.5
29.2
 		4.36
6.25
8.0
 		103
101
98
 		39290018.5
50-315(1)C14.4
20.6
26.8
 		4.0
5.72
7.44
 		86
85
83
 		38290015
65-10017.5
25
32.5
 		4.86
6.94
9.03
 		13.7
12.5
10.5
 		67
69
69
 		29001.5
65-100A15.6
22.3
29
 		4.3
6.19
8.1
 		11
10
8.4
 		65
67
68
 		29001.1
65-12517.5
25
32.5
 		4.86
6.94
9.03
 		21.5
20
18
 		60
68
67
 		29003
65-125A15.6
22.3
29
 		4.33
6.19
8.1
 		17
16
14.4
 		58
66
65
 		29002.2
65-16017.5
25
32.5
 		4.86
6.94
9.03
 		34.4
32
27.5
 		54
63
60
 		29004
65-160A16.4
23.4
30.4
 		4.56
6.5
8.44
 		30
28
24
 		54
62
59
 		29003
65-160B15.0
21.6
28
 		4.17
6.0
7.78
 		26
24
20.6
 		5829002.2
65-20017.5
25
32.5
 		4.86
6.94
9.03
 		52.7
50
45.5
 		49
58
59
 		29007.5
65-200A16.4
23.5
30.5
 		4.56
6.53
8.47
 		46.4
44
40
 		48
57
58
 		29005.5
65-200B15.2
21.8
28.3
 		4.22
6.06
7.86
 		40
38
34.5
 		5529004
65-25017.5
25
32.5
 		4.86
6.94
9.03
 		82
80
76.5
 		39
50
52
 		290015
65-250A16.4
23.4
30.5
 		4.56
6.5
8.47
 		71.5
70
67
 		39
50
52
 		290011
65-250B15
21.6
28
 		4.17
6.0
7.78
 		61
60
57.4
 		38
49
54
 		29007.5
65-31517.5
25
32.5
 		4.86
6.94
9.03
 		127
125
122
 		32
40
44
 		290030
65-315A16.6
23.7
31
 		4.61
6.58
8.6
 		115
113
110
 		32
40
44
 		290022
65-315B15.7
22.5
29.2
 		4.36
6.25
8.0
 		103
101
98
 		39290018.5
65-315C14.4
20.6
26.8
 		4.0
5.72
7.44
 		86
85
83
 		38290015


65-100(1)35
50
65
 		9.72
13.9
18.1
 		13.8
12.5
10
 		67
73
70
 		29003
65-100(1)A31.3
44.7
58
 		8.7
12.4
16.1
 		11
10
8
 		66
72
69
 		29002.2
65-125(1)35
50
65
 		9.72
13.9
18.1
 		22
20
17
 		67
72.5
70
 		29005.5
65-125(1)A31.5
45
58
 		8.7
12.5
16.1
 		17.5
16
13.6
 		66
71
69
 		29004
65-160(1)35
50
65
 		9.72
13.9
18.1
 		35
32
28
 		63
71
70
 		29007.5
65-160(1)A32.7
46.7
61
 		9.1
13.0
16.9
 		30.6
28
24
 		62
70
69
 		29005.5
65-160(1)B30.3
43.3
56.3
 		8.4
12.0
15.6
 		26
24
21
 		6929004
65-200(1)35
50
65
 		9.72
13.9
18.1
 		53.5
50
46
 		55
67
68
 		290015
65-200(1)A32.8
47
61
 		9.1
13.1
16.9
 		47
44
40
 		54
66
67
 		290011
65-200(1)B30.5
43.5
56.6
 		8.5
12.1
15.7
 		40.6
38
33.4
 		6529007.5
65-250(1)35
50
65
 		9.72
13.9
18.1
 		83
80
72
 		52
59
60
 		290022
65-250(1)A32.5
43.3
46.7
 		9.0
13.0
16.9
 		73
70
63
 		52
59
60
 		290018.5
65-250(1)B30
56
61
 		8.3
12.0
15.6
 		62
60
54
 		58290015
65-315(1)35
50
65
 		9.72
13.9
18.1
 		128
125
121
 		44
54
57
 		290037
65-315(1)A32.5
46.5
60.5
 		9.0
12.9
16.8
 		112.6
110
106.4
 		43
54
57
 		290030
65-315(1)B31
44.5
58
 		8.6
12.4
16.1
 		102.5
100
98
 		53290030
65-315(1)C29
41
53.6
 		8.1
11.4
14.9
 		87
85
83
 		51290022
80-10035
50
65
 		9.72
13.9
18.1
 		13.8
12.5
10
 		67
73
70
 		29003
80-100A31.3
44.7
58
 		8.7
12.5
16.1
 		11
10
8
 		66
72
69
 		29002.2
80-12535
50
65
 		9.72
13.9
18.1
 		22
20
17
 		67
72.5
70
 		29005.5
80-125A31.3
45
58
 		8.7
12.5
16.1
 		17.5
16
13.6
 		66
71
69
 		29004
80-16035
50
65
 		9.72
13.9
18.1
 		35
32
28
 		63
71
70
 		29007.5
80-160A32.7
46.7
61
 		9.1
13.0
16.9
 		30.6
28
24
 		62
70
69
 		29005.5
80-160B30.3
43.3
56.3
 		8.4
12.0
15.6
 		26
24
21
 		6929004
80-20035
50
65
 		9.72
13.9
18.1
 		53.5
50
46
 		55
67
68
 		290015
80-200A32.8
47
61
 		9.1
13.1
16.9
 		47
44
40
 		54
66
67
 		290011
80-200B30.5
43.5
56.6
 		8.5
12.1
15.7
 		40.6
38
33.4
 		6529007.5
80-25035
50
65
 		9.72
13.9
18.1
 		83
80
72
 		52
59
60
 		290022
80-250A32.5
46.7
61
 		9.0
13.0
16.9
 		73
70
63
 		52
59
60
 		290018.5
80-250B30
43.3
56
 		8.3
12.0
15.6
 		62
60
54
 		58290015
80-31535
50
65
 		9.72
13.9
18.1
 		128
125
122
 		43
54
57
 		290037
80-315A32.5
46.5
60.5
 		9.0
12.9
16.8
 		112.6
110
107.4
 		43
54
57
 		290030
80-315B31
44.5
58
 		8.6
12.4
16.1
 		102.5
100
98
 		53290030
80-315C29
41
53.6
 		8.1
11.4
14.9
 		98
85
83
 		51290022
80-35035
50
65
 		9.72
13.9
18.1
 		153.6
150
142
 		55
66
67
 		290055
80-350A31
44.5
58
 		8.6
12.4
16.1
 		145.6
142
134.8
 		65290045
80-350B29
41
53.6
 		8.1
11.4
14.9
 		138.6
135
127.8
 		63290037
80-100(1)70
100
130
 		19.4
27.8
36.1
 		13.6
12.5
11
 		66
76
75
 		29005.5
80-100(1)A62.6
89
116
 		17.4
24.7
32.2
 		11
10
8.8
 		64
74
74
 		29004
80-125(1)70
100
130
 		19.4
27.8
36.1
 		23.5
20
14
 		70
76
65
 		290011
80-125(1)A62.6
89
116
 		17.4
24.7
32.2
 		19
16
11
 		68
74
65
 		29007.5
80-160(1)70
100
130
 		19.4
27.8
36.1
 		36.5
32
24
 		70
76
65
 		290015
80-160(1)A65.4
93.5
121.6
 		18.2
26.0
33.8
 		32
28
21
 		68
74
67
 		290011
80-160(1)B60.6
86.6
112.6
 		16.8
24.1
31.3
 		26
24
18
 		7229007.5
80-200(1)70
100
130
 		19.4
27.8
36.1
 		54
50
42
 		65
74
73
 		290022
80-200(1)A65.4
93.5
121.6
 		18.2
26.0
33.8
 		47.5
44
37
 		67
73
72
 		290018.5
80-200(1)B61
87
113
 		16.9
24.2
31.4
 		41
38
32
 		71
 		290015
80-250(1)70
100
130
 		19.4
27.8
36.1
 		87
80
68
 		62
69
68
 		290037
80-250(1)A65.4
93.5
121.6
 		18.2
26.0
33.8
 		76
70
59.5
 		61
68
67
 		290030
80-250(1)B61
87
113
 		16.9
24.2
31.4
 		65
60
51
 		66

 		290022
80-315(1)70
100
130
 		19.4
27.8
36.1
 		132
125
114
 		55
66
67
 		290075
80-315（1）A66.5
95
123.6
 		18.5
26.4
34.3
 		119
113
103
 		55
66
67
 		290055
80-315（1）B63
90
117
 		17.5
25
32.5
 		106.6
101
92
 		65290045
80-315（1）C58
82
107
 		16.1
22.8
29.7
 		90
85
76
 		63290037
100-10070
100
130
 		19.4
27.8
36.1
 		13.6
12.5
11
 		66
76
75
 		29005.5
100-100A62.6
89
116
 		17.4
47
32.2
 		11
10
8.8
 		64
74
74
 		29004
100-12570
100
130
 		19.4
27.8
36.1
 		23.5
20
14
 		70
76
65
 		290011
100-125A62.6
89
116
 		17.4
24.7
32.2
 		19
16
11
 		68
74
63
 		29007.5
100-16070
100
130
 		19.4
27.8
36.1
 		36.5
32
24
 		70
76
65
 		290015
100-160A65.4
93.5
121.6
 		18.2
26.0
33.8
 		32
28
21
 		68
74
67
 		290011
100-160B60.6
86.6
112.5
 		16.8
24.1
31.3
 		27
24
18
 		7229007.5
100-20070
100
130
 		19.4
27.8
36.1
 		54
50
42
 		65
74
73
 		290022
100-200A65.4
93.5
121.6
 		18.2
26.0
33.8
 		47.5
44
37
 		64
73
72
 		290018.5
100-200B61
87
113
 		16.9
24.2
31.4
 		41
38
32
 		71290015
100-25070
100
130
 		19.4
27.8
36.1
 		87
80
68
 		62
69
68
 		290037
100-250A65.4
93.5
121.6
 		18.2
26.0
33.8
 		76
70
59.5
 		61
68
67
 		290030
100-250B61
87
113
 		16.9
24.2
31.4
 		65
60
51
 		66290022
100-31570
100
130
 		19.4
27.8
36.1
 		132
125
114
 		55
66
67
 		290075
100-315A66.5
95
123.6
 		18.5
26.4
34.3
 		119
113
103
 		65
66
67
 		290055
100-315B63
90
117
 		17.5
25
32.5
 		106.6
101
92
 		65290045
100-315C58
82
107
 		16.1
27.8
29.7
 		90
85
76
 		63290037
100-35060
100
120
 		16.7
27.8
33.3
 		153.6
150
142
 		72
57
74
 		290090
100-350A61
87
113
 		16.9
24.2
31.4
 		145.6
142
134
 		75290075
100-350B58
82
107
 		16.1
22.8
29.7
 		138.6
135
127
 		75290055
100-100(1)96
160
192
 		26.7
44.4
53.3
 		14
12.5
10
 		64
73
70
 		290011
100-125(1)96
160
192
 		26.7
44.4
53.3
 		24
20
14
 		62
74
69
 		290015
100-125(1)A84
140
168
 		23.3
39
46.7
 		20
17
12
 		64
72
68
 		290011
100-160(1)96
160
192
 		26.7
44.4
53.3
 		36
32
27
 		69
79
75
 		290022
100-160(1)A84
140
168
 		23.3
39
46.7
 		32
28
23.5
 		66
76
72
 		290018.5
100-200(1)96
160
192
 		26.7
44.4
53.3
 		53
50
45
 		69
79
78
 		290037
100-200(1)A84
140
168
 		23.3
39
46.7
 		48
45
40
 		64
74
73
 		290030
100-200(1)B60
100
120
 		16.7
27.8
33.3
 		43
40
36
 		72290022
100-250(1)96
160
192
 		26.7
44.4
53.3
 		83
80
72
 		65
77
74
 		290055
100-250(1)A84
140
168
 		23.3
39
46.7
 		75
72
65
 		60
72
69
 		290045
100-250(1)B60
100
120
 		16.7
27.8
33.3
 		68
65
58
 		70290037
125-10096
160
192
 		26.7
44.4
53.3
 		13
12.5
12
 		82290011
125-100A86
143
172
 		23.9
39.7
47.8
 		10.4
10
9.6
 		7729007.5
125-12596
160
192
 		26.7
44.4
53.3
 		22.6
20
9.6
 		80290015
125-125A86
143
172
 		23.9
39.7
47.8
 		18
16
13.6
 		77290011
125-16096
160
192
 		26.7
44.4
53.3
 		36
32
28
 		78290022
125-160A90
150
180
 		25
41.7
50
 		31.5
28
24.5
 		76

2900

18.5
125-160B83
138
166
 		21.7
38.3
46.1
 		27
24
21
 		73290015
125-20096
160
192
 		26.7
44.4
53.3		55
50
46		77
 		290037
125-200A90
150
180
 		25
41.7
50
 		48.4
44
40.5
 		76290030
125-200B83
138
166
 		31.7
38.3
46.1
 		41.3
37.5
34.5
 		75290022
125-25096
160
192
 		26.7
4.4
53.3
 		87
80
73
 		75290055
125-250A90
150
180
 		25
41.7
50
 		84
76
70
 		74290045
125-250B83
138
166
 		21.7
38.3
46.1
 		65
60
55
 		73290037
125-31596
160
192
 		26.7
44.7
53.3
 		133
125
119
 		70290090
125-315A90
150
180
 		25
41.7
50
 		117
110
104.6
 		70290075
125-315B86
143
172
 		23.9
39.7
47.8
 		106.4
100
95.2
 		69290075
125-315C80.5
134
161
 		22.4
37.2
44.7
 		96
88
86
 		67290055
150-12596
160
192
 		26.7
44.4
53.3
 		22.6
20
17
 		66
76
76
 		290015
150-125A90
150
180
 		25
41.7
50
 		18
16
13.6
 		77290011
150-16096
160
192
 		26.7
44.4
53.3
 		36
32
27
 		75290022
150-160A90
150
180
 		25
41.7
50
 		32
28
23.5
 		76290018.5
150-160B84
140
168
 		23.3
39
46.7
 		27
24
21
 		73290015
150-200140
200
260
 		38.9
55.6
72.2
 		13.8
12.5
10.6
 		68
78
78
 		145015
150-200A125
176
232.5
 		34.7
49.7
64.6
 		11
10
8.5
 		66
76
76
 		145011
150-200B110
160
207
 		31
44.4
57.6
 		9.2
8
6.8
 		7514507.5
150-250140
200
260
 		38.9
55.6
72.2
 		21.8
20
17
 		73
79
77
 		145018.5
150-250A129
184.4
240
 		35.8
51.2
66.7
 		18.5
17
14.4
 		72
78
76
 		145015
150-250B117
167
217.5
 		32.5
46.4
60.4
 		15.2
14
12
 		76145011
150-315140
200
260
 		38.9
55.6
72.2
 		33.8
32
28
 		70
78
73
 		145030
150-315A131
187
243
 		36.4
51.9
67.5
 		29.5
28
24.5
 		69
77
77
 		145022
150-315B121
173
225
 		33.5
48.1
62.5
 		25
24
21
 		76
 		145018.5
150-35096
160
192
 		26.7
44.4
53.3
 		153.6
150
142.8
 		802900110
150-350A90
150
180
 		25
41.7
50
 		145.6
142
134.8
 		70290090
150-350B84
140
168
 		23.3
39
46.7
 		138.6
135
127.8
 		65
76
74
 		290075
150-400140
200
260
 		38.9
55.6
72.2
 		53
50
44
 		68
75
71
 		145045
150-400A131
187
243
 		36.4
51.9
67.5
 		46.6
44
38.3
 		67
74
70
 		145037
150-400B122
174
226.5
 		33.9
48.3
62.9
 		40
38
33
 		73145030
150-400C112
160
208
 		31.1
44.4
57.8
 		34
32
28
 		71145022
150-250（1）120
200
240
 		33.3
55.6
66.7
 		87
80
72
 		65
76
74
 		290075
150-250（1）A
 		112
187
224
 		31.1
51.9
62.2


76
70
63


64
75
73


2900

55

150-250（1）B104
173
208
 		28.9
48.1
57.8
 		65
60
54
 		63
74
72
 		290045
150-315（1）120
200
240
 		33.3
55.6
66.7
 		133
125
120
 		58
73
75
 		2900110
150-315（10）A112
187
224
 		31.1
51.9
62.2
 		116
110
105
 		57
72
74
 		290090
150-315（1）B104
173
208
 		28.9
48.1
57.8
 		100
95
91
 		55
70
72
 		290075
200-200140
200
260
 		38.9
55.6
72.2
 		13.8
12.5
10.6
 		68
78
78
 		145015
200-200A125
179
232.5
 		34.7
49.7
64.6
 		11
10
8.5
 		66
76
76
 		145011
200-250140
200
260
 		38.9
55.6
72.2
 		21.8
20
17
 		73
79
77
 		145018.5
200-250A129
184.4
240
 		35.8
51.2
66.7
 		18.5
17
14.4
 		72
78
76
 		145015
200-250B117
167
217.5
 		32.5
46.4
60.4
 		15.2
14
12
 		76
 		145011
200-315140
200
260
 		38.9
55.6
72.2
 		33.8
32
28
 		70
78
78
 		145030
200-315A131
189
243
 		36.4
51.9
67.5
 		29.5
28
24.5
 		69
77
77
 		145022
200-315B121
173
225
 		33.6
48.1
62.5
 		25
24
21
 		76
 		145018.5
200-400140
200
260
 		38.9
55.6
72.2
 		53
50
44
 		68
75
71
 		145045
200-400A131
187
243
 		36.4
51.9
67.5
 		46.6
44
38.3
 		67
74
70
 		145037
200-400B122
174
226.5
 		33.9
48.6
62.9
 		40
38
33
 		73145030
200-400C112
160
208
 		31.3
44.4
57.8
 		34
32
28
 		71145022
200-200（1）280
400
520
 		77.8
111.1
114
 		13.4
12.5
10.5
 		70
80
79
 		145022
200-200（1）A250
358
465
 		69.4
99.4
129.2
 		10.7
10
8.5
 		68
78
77
 		145018.5
200-250（1）280
400
520
 		77.8
111.4
114
 		22.2
20
14
 		75
80
72
 		145030
200-250（1）A250
358
465
 		69.4
99.6
129.2
 		18
14
11.2
 		73
78
70
 		145022
200-250（1）B226
322
419
 		62.8
89.4
116.4
 		14.4
13
7.3
 		70
75
67
 		145018.5
200-315（1）280
400
520
 		77.8
111.4
144
 		36
32
26
 		73
80
75
 		145055
200-315（1）A262
374
486
 		72.8
103.9
135
 		31.5
28
23
 		72
79
74
 		145045
200-315（1）B242
346
450
 		67.2
96.1
125
 		27
24
19.5
 		78145037
200-400（1）280
400
520
 		77.8
111.4
144
 		54.5
50
39
 		75
81
77
 		145075
200-400（1）A262
374
486
 		72.8
103.9
135
 		48
44
34
 		801455075
200-400（1）B242
346
450
 		67.2
96.1
125
 		41.4
38
29.6
 		78145055
200-400（1）C224
320
416
 		62.2
88.9
115.6
 		34.9
32
25
 		76145045
250-250350
550
650
 		97.2
152.8
180.5
 		22
20
16
 		78
82
81
 		145045
250-250A300
500
600
 		83.3
139
166.7
 		18.3
17
14
 		76
80
80
 		145037
250-235300
500
600
 		83.3
139
166.7
 		14
12.5
11
 		73
78
70
 		145022
250-300300
500
600
 		83.3
139
166.7
 		22
20
16
 		78145037
250-315350
550
650
 		97.2
152.8
180.5
 		34
32
28
 		76
80
79
 		145075
250-315A300
500
600
 		83.3
139
166.7
 		29.5
28
24
 		74
78
77
 		145055
250-315B260
450
250
 		72.2
125
144.4
 		25
24
20
 		70
74
72
 		145045
250-400300
500
600
 		83.3
139
166.7
 		54.5
50
39
 		721480110
250-400A262
450
521
 		72.7
125
144.7
 		46.6
44
38.3
 		69148090
250-500385
550
660
 		106.9
152.8
183.3
 		87
80
68
 		801480160
250-500A357
510
612
 		99.2
141.7
170
 		76.1
70
59.5
 		781480132
250-500B329
470
564
 		91.4
130.6
156.7
 		65.2
60
51
 		751480110
300-235540
720
900
 		150
200
250
 		20.5
18
15.0
 		77
81
74
 		145055
300-235A450
600
720
 		125
166
200
 		17.2
15
12.5
 		74
79
77
 		145045
300-235B420
540
650
 		116.7
150
181
 		14.3
12.8
10.5
 		73
78
70
 		145037
300-250540
720
900
 		150
200
250
 		22.5
20
17
 		80
83
84
 		145055
300-250A450
600
720
 		136
166
200
 		19.5
17
14
 		81145045
300-300540
720
900
 		150
200
250
 		32
28
23
 		82148075
300-300A450
600
720
 		125
166
200
 		27.5
24
20
 		80148075
300-300B420
540
650
 		116.7
150
181
 		24
21
17
 		78148055
300-315540
720
900
 		150
200
250
 		35
32
26
 		84148090
300-315A460
650
800
 		127.8
180
222
 		31.5
28
23.5
 		80148075
300-315B420
580
700
 		116.7
161
194
 		27
24
20.0
 		78148055
300-380480
720
900
 		133.3
200
250
 		48
44
34
 		84970132
300-380A444
666
833
 		123.3
185
231.4
 		41.4
38
30
 		80970110
300-380B400
614
764
 		113.6
170.6
213.1
 		35
32
25
 		7897090
300-390540
720
900
 		150
200
250
 		20.5
18
15.5
 		78
81
76
 		98055
300-390A450
600
720
 		126
167
200
 		17.2
15
12.8
 		77
79
75
 		98045
300-390B400
540
650
 		111
150
180
 		14
12.5
11.5
 		74
77
76
 		98037
300-400450
600
720
 		125
166
200
 		55
50
42.5
 		781480110
300-480540
720
900
 		150
200
250
 		31
28
24
 		79
81
80
 		98075
300-480A450
600
720
 		126
166
200
 		27.4
24
20.0
 		78
80
79
 		98075
300--480B400
540
650
 		111
150
180
 		24
21
17
 		7998055
300-315（1）650
950
1200
 		180.6
263.9
333.3
 		36
32
28
 		82

 		1450132
300-315（1）A600
900
1150
 		166.7
250
320
 		32
28
24
 		80
 		1450110
350-235600
800
960
 		167
222
267
 		14
12.5
10.5
 		80
83
82
 		98037
350-235（1）800
1080
1350
 		222.2
300
375
 		20
16
12
 		80
83
82
 		98075
350-300600
800
960
 		167
222
267
 		22.5
20
17.5
 		79
82
71
 		98075
350-315600
800
960
 		167
222
267
 		35.5
32
28.5
 		84
 		98090
350-400600
800
960
 		167
222
267
 		55
50
45.5
 		83980160
400-300920
1180
1300
 		255
328
361
 		23
19
16
 		7898090
400-315950
1250
1500
 		264
347
416
 		32
28
24
 		76980132
500-2351500
1800
2000
 		416
500
556
 		16
14
12
 		75980110
500-3001400
1700
1900
 		388
472
528
 		22
20
18
 		80980132
500-3151200
1550
1800
 		333
416
500
 		32
28
24		78980160

结构特点:



一、IHGB立式不锈钢防爆离心泵概述：

IHGB立式不锈钢防爆离心泵，是威王泵阀制造有限公司科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ALG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点，符合国家机械部JB/T53058-93的标准要求，产品按ISO2858标准设计制造。

离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。叶轮不停旋转，液体也连续不断的被吸入和压出。由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。
离心泵在化工生产中应用，这是由于其具有性能适用范围广（包括流量、压头及对介质性质的适应性）、体积小、结构简单、操作容易、流量均匀、故障少、寿命长、购置费和操作费均较低等突出优点。因而，本章将离心泵作为流体力学原理应用的典型实例加以重点介绍。
二、IHGB立式不锈钢防爆管道离心泵主要用途：

1.ISG型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
2.IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
3.GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。
4.IHG型立式单级不锈钢管道离心泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。
5.YG型管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。
6.IHGB立式不锈钢防爆管道离心泵，适用于输送易燃性化工液体。
7.ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速离心泵，适用于环境噪声要求很低的场合及空调循环等。

三、IHGB立式立式不锈钢防爆离心泵立式不锈钢防爆离心泵产品特点：

1.IHGB立式为立式结构，进出口口径相同，且位于同一中心线上，可向阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2.叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3.轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。
4.安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5.可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
6.可根据管路布置的要求采用泵的竖式和横式安装。

四、IHGB立式不锈钢防爆离心泵工作条件：

1.IHGB立式吸入压力≤1.0MPa，或泵系统zui高工作压力≤1.6MPa，即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度＜40℃，相对湿度＜40%。
3.所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度＜0.2mm。
注：如果用介质为带有细小颗粒，请在订货时说明，以便本厂采用耐磨式机械密封。

五、IHGB立式立式不锈钢防爆离心泵型号意义：

IHGB立式
例如:ISG50-160(I)A
IHGB-立式单级管道离心泵
IHGB-立式单级热水管道离心泵
IHGB-立式单级热水管道离心泵
IHG-立式单级不锈钢化工泵

YG-单级单吸管道油泵
50-泵进、出口公称直径(mm)
160-叶轮名义外径(mm)
I-流量分类
A-叶轮经*次切割

六、IHGB立式不锈钢防爆离心泵性能参数：
高转速：



型号

流量
(m3/h)

扬程
(m)

电机功率
(kw)

转速
(r/min)

效率
(%)

汽蚀余量
(m)

15-80

1.5

8

0.18

2900

34

2.3

20-110

2.5

15

0.37

2900

34

2.3

20-160

2.5

32

1.1

2900

25

2.3

25-110

4

15

0.55

2900

42

2.3

25-125

4

20

0.75

2900

36

2.3

25-125A

3.6

16

0.55

2900

35

2.3

25-160

4

32

1.5

2900

32

2.3

25-160A

3.7

28

1.1

2900

31

2.3

32-100

4.5

12.5

0.55

2900

56

2.3

32-100(I)

6.3

12.5

1.1

2900

54

2.0

32-125

4.5

20

0.75

2900

45

2.3

32-125(I)

6.3

20

1.1

2900

43

2.3

32-125A

4.0

16

0.55

2900

43

2.3

32-160

4.5

32

1.1

2900

44

2.3

32-160A

4.5

25

1.1

2900

42

2.3

32-160(I)

6.3

32

2.2

2900

42

2.3

32-200

4.5

50

3

2900

45

2.3

32-200A

4

40

2.2

2900

40

2.3

32-200(I)

6.3

50

4

2900

33

2.0

40-100

6.3

12.5

0.55

2900

54

2.3

40-100A

5.6

10

0.37

2900

52

2.3

40-125

6.3

20

1.1

2900

46

2.3

40-125A

5.6

16

0.75

2900

45

2.3

40-160

6.3

32

2.2

2900

40

2.3

40-160A

5.9

28

1.5

2900

39

2.3

40-160B

5.2

24

1.1

2900

38

2.3

40-200

6.3

50

4

2900

33

2.3

40-200A

5.9

44

3

2900

31

2.3

40-200B

5.5

38

2.2

2900

29

2.3

40-250

6.3

80

7.5

2900

28

2.3

40-250A

5.9

70

5.5

2900

28

2.3

40-250B

5.5

60

4

2900

27

2.3

40-100(I)

12.5

12.5

1.1

2900

62

2.3

40-125(I)

12.5

20

1.5

2900

60

2.3

40-125(I)A

11.2

17.2

1.1

2900

58

2.3

40-160(I)

12.5

32

3

2900

52

2.3

40-160(I)A

11.7

28

2.2

2900

51

2.3

40-160(I)B

10.5

22.5

1.5

2900

50

2.3

40-200(I)

12.5

50

5.5

2900

46

2.3

40-200(I)A

11.7

40

4

2900

45

2.3

40-200(I)B

10.5

35

3

2900

44

2.3

40-250(I)

12.5

80

11

2900

38

2.3

40-250(I)A

11.7

70

7.5

2900

38

2.3

40-250(I)B

10.8

60

7.5

2900

37

2.3

50-100

12.5

12.5

1.1

2900

62

2.3

50-125

12.5

20

1.5

2900

58

2.3

50-125A

11.2

17.2

1.1

2900

57

2.3

50-160

12.5

32

3

2900

52

2.3

50-160A

11.7

28

2.2

2900

51

2.3

50-160B

10.5

22.5

1.5

2900

50

2.3

50-200

12.5

50

5.5

2900

46

2.3

50-200A

11.7

44.5

4

2900

45

2.3

50-200B

10.5

35

3

2900

44

2.3

50-250

12.5

80

11

2900

38

2.3

50-250A

11.7

70

7.5

2900

38

2.3

50-250B

10.8

60

7.5

2900

37

2.3

50-100(I)

25

12.5

1.5

2900

69

2.5

50-100(I)A

22.4

10

1.1

2900

67

2.5

50-125(I)

25

20

3

2900

68

2.5

50-125(I)A

22.4

16

2.2

2900

66

2.5

50-160(I)

25

32

4

2900

63

2.5

50-160(I)A

23.4

28

4

2900

62

2.5

50-160(I)B

21.6

24

3

2900

58

2.5

50-200(I)

25

50

7.5

2900

58

2.5

50-200(I)A

23.4

44

7.5

2900

57

2.5

50-200(I)B

21.6

37

5.5

2900

55

2.5

50-250(I)

25

80

15

2900

50

2.5

50-250(I)A

23.4

70

11

2900

50

2.5

50-250(I)B

21.6

60

11

2900

49

2.5

50-315(I)

25

125

30

2900

40

2.5

50-315(I)A

23.4

110

22

2900

40

2.5

50-315(I)B

21.6

93

18.5

2900

39

2.5

65-100

25

12.5

1.5

2900

69

2.5

65-100A

22.4

10

1.1

2900

67

2.5

65-125

25

20

3

2900

68

2.5

65-125A

22.4

16

2.2

2900

66

2.5

65-160

25

32

4

2900

63

2.5

65-160A

23.4

28

4

2900

62

2.5

65-160B

21.6

24

3

2900

58

2.5

65-200

25

50

7.5

2900

58

2.5

65-200A

23.4

44

7.5

2900

57

2.5

65-200B

21.6

37

5.5

2900

55

2.5

65-250

25

80

15

2900

50

2.5

65-250A

23.4

70

11

2900

50

2.5

65-250B

21.6

60

11

2900

49

2.5

65-315

25

125

30

2900

40

2.5

65-315A

23.4

110

22

2900

40

2.5

65-315B

21.6

93

18.5

2900

39

2.5

65-100(I)

50

12.5

3

2900

73

3.0

65-100(I)A

44.8

10

2.2

2900

72

3.0

65-125(I)

50

20

5.5

2900

72.5

3.0

65-125(I)A

44.8

16

4

2900

71

3.0

65-160(I)

50

32

7.5

2900

71

3.0

65-160(I)A

46.8

28

7.5

2900

70

3.0

65-160(I)B

43.2

24

5.5

2900

69

3.0

65-200(I)

50

50

15

2900

67

3.0

65-200(I)A

46.8

44

11

2900

66

3.0

65-200(I)B

43

37

7.5

2900

65

3.0

65-250(I)

50

80

22

2900

59

3.0

65-250(I)A

46.8

70

18.5

2900

59

3.0

65-250(I)B

43

60

15

2900

58

3.0

65-315(I)

50

125

37

2900

54

3.0

65-315(I)A

45.8

105

30

2900

54

3.0

65-315(I)B

43

93

30

2900

53

3.0

80-100

50

12.5

3

2900

73

3.0

80-100A

44.8

10

2.2

2900

72

3.0

80-125

50

20

5.5

2900

72.5

3.0

80-125A

44.8

16

4

2900

71

3.0

80-160

50

32

7.5

2900

71

3.0

80-160A

46.8

28

7.5

2900

70

3.0

80-160B

43.2

24

5.5

2900

69

3.0

80-200

50

50

15

2900

67

3.0

80-200A

46.8

44

11

2900

66

3.0

80-200B

43

37

7.5

2900

65

3.0

80-250

50

80

22

2900

59

3.0

80-250A

46.8

70

18.5

2900

59

3.0

80-250B

43

60

15

2900

58

3.0

80-315

50

125

37

2900

54

3.0

80-315A

45.8

105

30

2900

54

3.0

80-315B

43

93

30

2900

53

3.0

80-315C

41

85

22

2900

51

3.0

80-350

50

150

55

2900

66

3.0

80-350A

44

142

45

2900

65

3.0

80-350B

40

135

37

2900

63

3.0

80-100(I)

100

12.5

5.5

2900

76

4.5

80-100(I)A

89

10

4

2900

74

4.5

80-125(I)

100

20

11

2900

76

4.5

80-125(I)A

89

16

7.5

2900

74

4.5

80-160(I)

100

32

15

2900

76

4.5

80-160(I)A

93.5

28

11

2900

74

4.5

80-160(I)B

86.4

24

11

2900

72

4.5

80-200(I)

100

50

22

2900

74

4.0

80-200(I)A

93.5

44

18.5

2900

73

4.0

80-200(I)B

86.4

37

15

2900

71

4.0

80-250(I)

100

80

37

2900

69

4.0

80-250(I)A

93.5

70

30

2900

68

4.0

80-250(I)B

86.4

60

30

2900

66

4.0

80-315(I)

100

125

75

2900

66

4.0

80-315(I)A

93.5

110

55

2900

66

4.0

80-315(I)B

86.4

93

45

2900

65

4.0

80-315(I)C

82

85

37

2900

63

4.0

100-100

100

12.5

5.5

2900

76

4.5

100-100A

89

10

4

2900

74

4.5

100-125

100

20

11

2900

76

4.5

100-125A

89

16

7.5

2900

74

4.5

100-160

100

32

15

2900

76

4.5

100-160A

93.5

28

11

2900

74

4.5

100-160B

86.4

24

11

2900

72

4.5

100-200

100

50

22

2900

74

4.0

100-200A

93.5

44

18.5

2900

73

4.0

100-200B

86.4

37

15

2900

71

4.0

100-250

100

80

37

2900

69

4.0

100-250A

93.5

70

30

2900

68

4.0

100-250B

86.4

60

30

2900

66

4.0

100-315

100

125

75

2900

66

4.0

100-315A

93.5

110

55

2900

66

4.0

100-315B

86.4

93

45

2900

65

4.0

100-100(I)

160

12.5

11

2900

73

4.5

100-125(I)

160

20

15

2900

74

4.5

100-125(I)A

143

16

11

2900

72

4.5

100-160(I)

160

32

22

2900

79

5.6

100-160(I)A

150

28

18.5

2900

76

5.0

100-200(I)

160

50

37

2900

79

5.2

100-200(I)A

150

45

30

2900

74

4.5

100-200(I)B

138

40

22

2900

72

4.5

100-250(I)

160

80

55

2900

77

4.8

100-250(I)A

140

70

45

2900

72

4.5

100-250(I)B

100

65

37

2900

70

4.5

100-350

100

150

90

2900

57

4.0

100-350A

87

142

75

2900

75

4.0

100-350B

82

135

55

2900

75

4.0

125-100

160

12.5

11

2900

82

4.0

125-100A

143

10

7.5

2900

77

4.0

125-125

160

20

15

2900

80

4.0

125-125A

143

16

11

2900

77

4.0

125-160

200

32

30

2900

78

4.0

125-160A

187

28

22

2900

76

4.0

125-160B

180

24.5

18.5

2900

73

4.0

125-200

200

50

45

2900

77

5.5

125-200A

187

44

37

2900

76

5.5

125-200B

172

37

30

2900

75

5.5

125-250

200

80

75

2900

75

5.0

125-250A

187

70

55

2900

74

5.5

125-250B

172

60

45

2900

73

5.5

125-315

200

125

110

2900

70

5.0

125-315A

187

110

90

2900

70

5.0

125-315B

172

93

75

2900

69

5.0

125-315C

160

78

55

2900

67

5.0

150-125

160

20

11

2900

76

4.0

150-125A

150

16

7.5

2900

77

4.0

150-160

160

32

22

2900

75

4.0

150-160A

150

28

18.5

2900

76

4.0

150-160B

140

24

15

2900

73

4.0

150-200

160

50

37

2900

77

5.5

150-200A

150

44

30

2900

76

5.5

150-200B

140

38

22

2900

75

5.5

150-250

200

80

75

2900

75

5.0

150-250A

187

70

55

2900

74

5.5

150-250B

172

60

45

2900

73

5.5

150-315

200

125

110

2900

70

5.0

150-315A

187

110

90

2900

70

5.0

150-315B

172

93

75

2900

69

5.0



低转速：



型号

流量
(m3/h)

扬程
(m)

电机功率
(kw)

转速
(r/min)

40-125(I)

6.3

5

0.55

1450

40-160(I)

6.3

8

0.55

1450

40-160(I)A

5.5

6

0.55

1450

40-200(I)

6.3

12.5

0.75

1450

40-200(I)A

5.8

11

0.55

1450

40-250(I)

6.3

20

1.5

1450

40-250(I)A

5.8

17

1.1

1450

50-125

6.3

5

0.55

1450

50-160

6.3

8

0.55

1450

50-160A

5.5

6

0.55

1450

50-200

6.3

12.5

0.75

1450

50-200A

5.8

11

0.55

1450

50-250

6.3

20

1.5

1450

50-250A

5.8

17

1.1

1450

50-125(I)

12.5

5

0.55

1450

50-160(I)

12.5

8

0.75

1450

50-160(I)A

11

6

0.55

1450

50-200(I)

12.5

12.5

1.1

1450

50-200(I)A

11.2

10

0.75

1450

50-250(I)

12.5

20

2.2

1450

50-250(I)A

11.7

17.5

1.5

1450

50-250(I)B

10

13

1.1

1450

50-315(I)

12.5

32

4

1450

50-315(I)A

11.7

28

3

1450

50-315(I)B

10

21

3

1450

65-125

12.5

5

0.55

1450

65-160

12.5

8

0.75

1450

65-160A

11

6

0.55

1450

65-200

12.5

12.5

1.1

1450

65-200A

11.2

10

0.75

1450

65-250

12.5

20

2.2

1450

65-250A

11.7

17.5

1.5

1450

65-250B

10

13

1.1

1450

65-315

12.5

32

4

1450

65-315A

11.7

28

3

1450

65-315B

10

21

3

1450

65-125(I)

25

5

0.75

1450

65-160(I)

25

8

1.5

1450

65-160(I)A

22

6

1.1

1450

65-200(I)

25

12.5

2.2

1450

65-200(I)A

23.3

11

1.5

1450

65-250(I)

25

20

3

1450

65-250(I)A

22.2

15.8

2.2

1450

65-250(I)B

20

12.8

1.54

1450

65-315(I)

25

32

5.5

1450

65-315(I)A

22.5

26

4

1450

65-315(I)B

20

21

3

1450

80-125

25

5

0.75

1450

80-160

25

8

1.5

1450

80-160A

22

6

1.1

1450

80-200

25

12.5

2.2

1450

80-200A

23.3

11

1.5

1450

80-250

25

20

3

1450

80-250A

22.2

15.8

2.2

1450

80-250B

20

12.8

1.5

1450

80-315

25

32

5.5

1450

80-315A

22.5

26

4

1450

80-315B

20

21

3

1450

80-125(I)

50

5

1.5

1450

80-160(I)

50

8

2.2

1450

80-160(I)A

44.7

6

1.5

1450

80-160(I)B

43.2

5.8

1.5

1450

80-200(I)

50

12.5

4

1450

80-200(I)A

44.7

10

3

1450

80-250(I)

50

20

5.5

1450

80-250(I)A

46

17

4

1450

80-250(I)B

40.5

13

3

1450

80-315(I)

50

32

11

1450

80-315(I)A

46

27.9

7.5

1450

80-315(I)B

40.5

21

5.5

1450

100-125

50

5

1.5

1450

100-160

50

8

2.2

1450

100-160A

46

6

1.5

1450

100-200

50

12.5

4

1450

100-200A

44.7

10

3

1450

100-250

50

20

5.5

1450

100-250A

46

17

4

1450

100-250B

40.5

13

3

1450

100-315

50

32

11

1450

100-315A

46

27.9

7.5

1450

100-315B

40.5

21

5.5

1450

100-125(I)

80

5

2.2

1450

100-160(I)

80

8

3

1450

100-160(I)A

72

6.5

2.2

1450

100-200(I)

80

12.5

5.5

1450

100-200(I)A

72

10

4

1450

100-250(I)

80

20

11

1450

100-250(I)A

75

17.5

7.5

1450

100-250(I)B

69

15

5.5

1450

100-315(I)

80

32

15

1450

100-315(I)A

75

27.5

11

1450

100-315(I)B

70

24

11

1450

100-400(I)

80

50

22

1450

100-400(I)A

75

44

18.5

1450

100-400(I)B

70

38

15

1450

125-125

100

5

2.2

1450

125-160

100

8

4

1450

125-160A

87

6

4

1450

125-200

100

12.5

7.5

1450

125-200A

89

10

5.5

1450

125-250

100

220

11

1450

125-250A

93.5

17.5

7.5

1450

125-250B

87

15

7.5

1450

125-315

100

32

15

1450

125-315A

91

27

11

1450

125-315B

87

24

11

1450

125-400

100

50

30

1450

125-400A

94

44

22

1450

125-400B

87

37.5

18.5

1450

125-200(I)

160

12.5

11

1450

125-200(I)A

143

10

7.5

1450

125-250(I)

160

20

15

1450

125-250(I)A

147

17

11

1450

125-250(I)B

134

14

7.5

1450

125-315(I)

160

32

22

1450

125-315(I)A

150

28

18.5

1450

125-315(I)B

138

24

15

1450

125-400(I)

160

50

37

1450

125-400(I)A

150

44

30

1450

125-400(I)B

138

38

30

1450

150-200

160

12.5

11

1450

150-200A

143

10

7.5

1450

150-250

160

20

15

1450

150-250A

147

17

11

1450

150-250B

134

14

7.5

1450

150-315

160

32

22

1450

150-315A

150

28

18.5

1450

150-315B

138

24

15

1450

150-400

160

50

37

1450

150-400A

150

44

30

1450

150-400B

138

38

30

1450

150-200(I)

200

12.5

15

1450

150-200(I)A

179

10

11

1450

150-250(I)

200

20

18.5

1450

150-250(I)A

187

17.5

15

1450

150-250(I)B

173

14

11

1450

150-315(I)

200

32

30

1450

150-315(I)A

187

28

22

1450

150-315(I)B

173

24

18.5

1450

150-400(I)

200

50

45

1450

150-400(I)A

187

44

37

1450

150-400(I)B

173

37.5

30

1450

200-200

200

12.5

15

1450

200-200A

179

10

11

1450

200-250

200

20

18.5

1450

200-250A

187

17.5

15

1450

200-250B

173

14

11

1450

200-315

200

32

30

1450

200-315A

187

28

22

1450

200-315B

173

24

18.5

1450

200-400

200

50

45

1450

200-400A

187

44

37

1450

200-400B

173

37.5

30

1450

200-200(I)

400

12.5

22

1450

200-200(I)A

358

10

18.5

1450

200-250(I)

400

20

30

1450

200-250(I)A

358

16

22

1450

200-250(I)B

322

13

18.5

1450

200-315(I)

400

32

55

1450

200-315(I)A

374

28

45

1450

200-315(I)B

346

24

37

1450

200-400(I)

400

50

90

1450

200-400(I)A

374

44

75

1450

200-400(I)B

347

38

55

1450

200-400(I)C

320

32

45

1450

250-250

550

20

45

1450

250-250A

490

16

37

1450

250-315

550

32

75

1450

250-315A

515

28

55

1450

250-315B

476

24

45

1450

250-400

550

50

110

1450

250-400A

515

44

90

1450

250-400B

476

37.5

75

1450

300-400

720

50

132

1450

300-400A

662

44

110

1450

300-400B

609

38

90

1450

300-400C

561

33

75

1450

300-460

720

65

200

1450

300-460A

662

55

160

1450

300-460B

609

45

110

1450

300-460C

561

38

90

1450

300-510

720

80

250

1450

300-510A

662

70.5

200

1450

300-510B

609

62

160

1450

300-510C

561

54.5

132

1450

300-235

720

18

55

970

300-235A

657

15

45

970

300-300

720

28

75

970

300-300A

666

24

75

970

300-300B

623

21

55

970

300-380

720

44

132

970

300-380A

666

38

110

970

300-380B

623

33

90

970

350-250

800

20

75

970

350-250A

715

16

55

970

350-315

800

32

90

970

350-315A

748

28

75

970

350-315B

692

24

75

970

350-400

800

50

160

970

350-400A

750

44

132

970

350-400B

697

38

110

970

400-400

1080

12.5

55

970

400-400A

966

10

45

970

400-500

1080

20

90

970

400-500A

966

17

75

970

400-500B

935

15

55

970

400-625

1080

32

132

970

400-625A

996

27

110

970

400-625B

935

24

90

970

500-400

1200

12.5

75

970

500-400A

1073

10

55

970

500-500

1200

20

110

970

500-500A

1106

17

90

970

500-500B

1040

15

75

970

500-625

1200

32

160

970

500-625A

1106

27

132

970

500-625B

1040

24

110

970

一. 离心泵的基本结构和工作原理讨论离心泵的基本结构和工作原理，要紧紧扣住将动能有效转化为静压能这个主题来展开

（一）离心泵的基本结构

离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。具有若干个（通常为4～12个）后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。叶轮是直接对泵内液体做功的部件，为离心泵的供能装置。泵壳中央的吸入口与吸入管路相连接，吸入管路的底部装有单向底阀。泵壳侧旁的排出口与装有调节阀门的排出管路相连接。

（二）离心泵的工作原理

当离心泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。当液体离开叶轮进入泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，zui后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件，而且又是一个转能装置。当液体自叶轮中心甩向外周的同时，叶轮中心形成低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。依靠叶轮的不断运转，液体便连续地被吸入和排出。液体在离心泵中获得的机械能量zui终表现为静压能的提高。
【动画】离心泵的基本结构和工作原理
需要强调指出的是，若在离心泵启动前没向泵壳内灌满被输送的液体，由于空气密度低，叶轮旋转后产生的离心力小，叶轮中心区不足以形成吸入贮槽内液体的低压，因而虽启动离心泵也不能输送液体。这表明离心泵无自吸能力，此现象称为气缚。吸入管路安装单向底阀是为了防止启动前灌入泵壳内的液体从壳内流出。空气从吸入管道进到泵壳中都会造成气缚。

（三）离心泵的叶轮和其它部件

1．离心泵的叶轮
叶轮是离心泵的关键部件。
(1)按其机械结构可分为闭式、半闭式和开式三种。闭式叶轮适用于输送清洁液体；半闭式和开式叶轮适用于输送含有固体颗粒的悬浮液，这类泵的效率低。闭式和半闭式叶轮在运转时，离开叶轮的一部分高压液体可漏入叶轮与泵壳之间的空腔中，因叶轮前侧液体吸入口处压强低，故液体作用于叶轮前、后侧的压力不等，便产生了指向叶轮吸入口侧的轴向推力。该力推动叶轮向吸入口侧移动，引起叶轮和泵壳接触处的摩损，严重时造成泵的振动，破坏泵的正常操作。在叶轮后盖板上钻若干个小孔，可减少叶轮两侧的压力差，从而减轻了轴向推力的不利影响，但同时也降低了泵的效率。这些小孔称为平衡孔。
(2)按吸液方式不同可将叶轮分为单吸式与双吸式两种，单吸式叶轮结构简单，液体只能从一侧吸入。双吸式叶轮可同时从叶轮两侧对称地吸入液体，它不仅具有较大的吸液能力，而且基本上消除了轴向推力。
(3)根据叶轮上叶片上的几何形状，可将叶片分为后弯、径向和前弯三种，由于后弯叶片有利于液体的动能转换为静压能，故而被广泛采用。

2．离心泵的导轮
为了减少离开叶轮的液体直接进入泵壳时因冲击而引起的能量损失，在叶轮与泵壳之间有时装置一个固定不动而带有叶片的导轮。导轮中的叶片使进入泵壳的液体逐渐转向而且流道连续扩大，使部分动能有效地转换为静压能。多级离心泵通常均安装导轮。蜗牛形的泵壳、叶轮上的后弯叶片及导轮均能提高动能向静压能的转化率，故均可视作转能装置。

3．轴封装置
由于泵轴转动而泵壳固定不动，在轴和泵壳的接触处必然有一定间隙。为避免泵内高压液体沿间隙漏出，或防止外界空气从相反方向进入泵内，必须设置轴封装置。离心泵的轴封装置有填料函和机械（端面）密封。填料函是将泵轴穿过泵壳的环隙作成密封圈，于其中装入软填料（如浸油或涂石墨的石棉绳等）。机械密封是由一个装在转轴上的动环和另一固定在泵壳上的静环所构成。两环的端面借弹簧力互相贴紧而作相对转动，起到了密封的作用。机械密封适用于密封较高的场合，如输送酸、碱、易燃、易爆及有毒的液体。当离心泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。当液体离开叶轮进入离心泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，zui后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件，而且又是一个转能装置。当液体自叶轮中心甩向外周的同时，叶轮中心形成低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。依靠叶轮的不断运转，液体便连续地被吸入和排出。液体在离心泵中获得的机械能量zui终表现为静压能的提高。叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能(主要增加静压能)。
1.叶轮
叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能(主要增加静压能)。叶轮有开式、半闭式和闭式三种。开式叶轮在叶片两侧无盖板，制造简单、清洗方便，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高；半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低；闭式叶轮在叶轮在叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体。
一般的离心泵叶轮多为此类。
2.泵壳　
作用是将叶轮封闭在一定的空间，以便由叶轮的作用吸入和压出液体。离心泵壳多做成蜗壳形，故又称蜗壳。由于流道截面积逐渐扩大，故从叶轮四周甩出的高速液体逐渐降低流速，使部分动能有效地转换为静压能。泵壳不仅汇集由叶轮甩出的液体，同时又是一个能量转换装置。

离心的概念
离心其实是物体惯性的表现.比如雨伞上的水滴,当雨伞缓慢转动时,水滴会跟随雨伞转动,这是因为雨伞与水滴的摩擦力做为给水滴的向心力使然.但是如果雨伞转动加快,这个摩擦力不足以使水滴在做圆周运动,那么水滴将脱离雨伞向外缘运动.就象用一根绳子拉着石块做圆周运动,如果速度太快,绳子将会断开,石块将会飞出.这个就是所谓的离心。离心泵就是根据这个原理设计的.高速旋转的叶轮叶片带动水转动,将水甩出,从而达到输送的目的.离心泵有好多种.从使用上可以分为民用与工业用泵,从输送介质上可以分为清水泵、杂质泵、耐腐蚀泵等。离心泵基本构造离心泵的基本构造是由六部分组成的，分别是：叶轮，泵体，泵轴，轴承，密封环，填料函。
1、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承离心泵结构使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂*，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度zui高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！
5、 密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。
6、 填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

留言询价

留言框

  • 产品：

  • 您的单位：

  • 您的姓名：

  • 联系电话：

  • 常用邮箱：

  • 省份：

  • 详细地址：

  • 补充说明：

  • 验证码：

    请输入计算结果（填写阿拉伯数字），如：三加四=7

扫码加微信

邮箱：59778276@qq.com

传真：86-021-58215287

地址：上海市浦东新区盛夏路1107号

Copyright © 2025 上海上欧阀门有限公司版权所有   备案号：沪ICP备13007346号-2   技术支持：化工仪器网
sitmap.xml管理登陆

TEL：18521033303

扫码加微信
