多级离心泵

LG型立式多级离心泵产品概述:

LG型立式,供输送常温清水及物理化学性质类似于清水液体。LG系列泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪声低、占地面积小的优点,主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水.
LG型立式产品执行JBT2727-93《立式多级简型离心泵型式与基本参数》标准,其吸入、排出口分别位于进、出水段上。转子

  • 产品型号:LG
  • 厂商性质:生产厂家
  • 更新时间:2024-01-03
  • 访  问  量:484
立即咨询

联系电话:18521033303

详细介绍

一、LG型立式多级离心泵产品概述:

LG型立式多级离心泵,供输送常温清水及物理化学性质类似于清水液体。LG系列泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪声低、占地面积小的优点,主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水.
LG型立式产品执行JBT2727-93《立式多级简型离心泵型式与基本参数》标准,其吸入、排出口分别位于进、出水段上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。轴封采用软填料密封或机械密封,用平衡室的压力水进行润滑和冷却。 由于采用了高效节能的优秀水力模型,因此具有效率高,性能范围广的优点,更好地满足了用户的使用要求。另外,在结构上采用了立式、分段形式,且运转安全、平稳、寿命长、占地面积小,安装维修方便。

LG型立式是根据高层建筑恒压供水几消防行业的实际需要开发的新一代给水产品。该泵采用国内优秀的水力模型,效率高、性能稳定、噪音低、使用寿命长、外型美观、占地面积少、维修方便、重量轻等优点。 LG-B型由电机和泵轴与电机轴用夹壳史联轴器联接,确保泵与电机同轴使泵运行平稳、噪音低等现象。电机为Y形三相异步电机,方便拥护更换,正机为刚性连接,使用时无需校正,轴封采用机械密封,泵为便拆式结构,方便更换机械密封。

二、LG型立式的特点:

1、结构紧凑、体积小、占地面积少。
2、更换易损件(机械密封)方便,即“便拆”不需拆电机。
3、装配无需调整,拆检维修方便。
4、径向力、轴向力采用水力平衡,轴承承受相结合。
5、噪声、振动小,运转平稳。
6、主要磨损件采用优质耐磨材料制造。
7、可配装同型号的普通电机。
8、机械密封特殊设计,密封性好,寿命增强。
9、采用热水型机械密封,可抽送热水。
LG型立式分段式使用温度80℃以下,流量:5-150m3h 扬程:20-120m转速2900rmin

三、LG型立式的结构说明:

1、多级泵是立式多级分段式结构,用螺栓把进水段、中段、出水段紧固成一体,每级装一个叶轮及导叶,其轴向力采用水力平衡,残余轴向力由一个或一对球轴承承受;
2、轴封采用特殊设计的机械密封,如许拆机械密封时,不需拆下电机,把中间夹壳联轴器拆开就可取出密封件,具有更换、维修方便的优点
3、的传动是通过夹壳联轴器有立式电动机驱动,从电机端看,泵为顺时针方向旋转;
4、的吸入口在下方,出水口在上方,其相对位置可根据用户的要求选择0°、90°、180°、270°之一进行装配出厂。一般泵180°出厂。
5、装配无需调整,拆装方便;
6、电机可配标准Y系列普通型号。

四、LG型立式的工作条件:

1、可输送清水或物理化学性质类似与清水的无腐蚀性介质,其固体不溶物体积不超过单位体积的0.1%,如介质带有细小颗粒的请在订货时予以说明;
2、介质温度:-15℃—+120 ℃
3、zui大系统工作压力不大于2.5MPa;
4、周围环境的温度应低与40 ℃,相对湿度低于95%LG型立式

五、LG型立式的主要用途:

LG型立式适用于高层建筑生活用水、高层建筑消防用水、厂矿、企业用水、排水、低压锅炉循环用水。介质温度在0℃~80℃输送清洁水或物理性质类似于水的液体。

六、LG型立式的型号义:

例如:100LG-B(R)72-206
100-泵的进水口直径(mm)
LG-B-立式多级泵便拆式结构
R-热水型
72-设计点流量(m3h)
20-设计点
6-泵级数

七、LG型立式的结构说明:

LG型立式为立式结构,其吸入口位于泵座上,吐出口位于后段上,呈180°水平方向布置,根据需要,吸入口和吐出口也可以呈0°、90°、270°布置,可根据扬程的需要选择水泵的级数。
LG型立式的主要零件有:泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。(25LG、32LG和40LG三种泵没有平衡鼓和平衡鼓套,而设有水封环,装在填料腔的底部)。 泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为铸铁制成。
LG型立式轴为优质合金结构钢制成,中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件,轴的下端装有轴套甲与滑动轴套相配合,轴的上端装有两个角接触球轴承,借以支承转子部件,泵轴的zui上端与电机轴的下端通过爪型联轴器联接。
密封装置采用软填料密封和机械密封。在采用软 填料密封时,与之相摩擦的轴套丙为优质碳素钢制成,并经淬火处理,以增加面磨性。
叶轮为铸铁制成,由于叶轮前后受压不等,必然存在轴向力,此轴向力绝大部分由平衡鼓来承担。(25LG、32LG和40LG则由水封环组成平衡管路承担),其余小部分残余轴向力由轴上端的两个角接触球轴承来承受,由平衡鼓和平衡鼓套组成的平衡装置,磨损后可以更换。
在泵座、中段上分别装有密封环和口环、用以减少高压水漏回进水部分,密封环磨损后可更换。
泵上端的角接触球轴承用钙基黄油润滑,下端的滑动轴承(轴瓦)以泵输送的液体润滑,泵的旋转方向,从电机端看为逆时针方向转动。

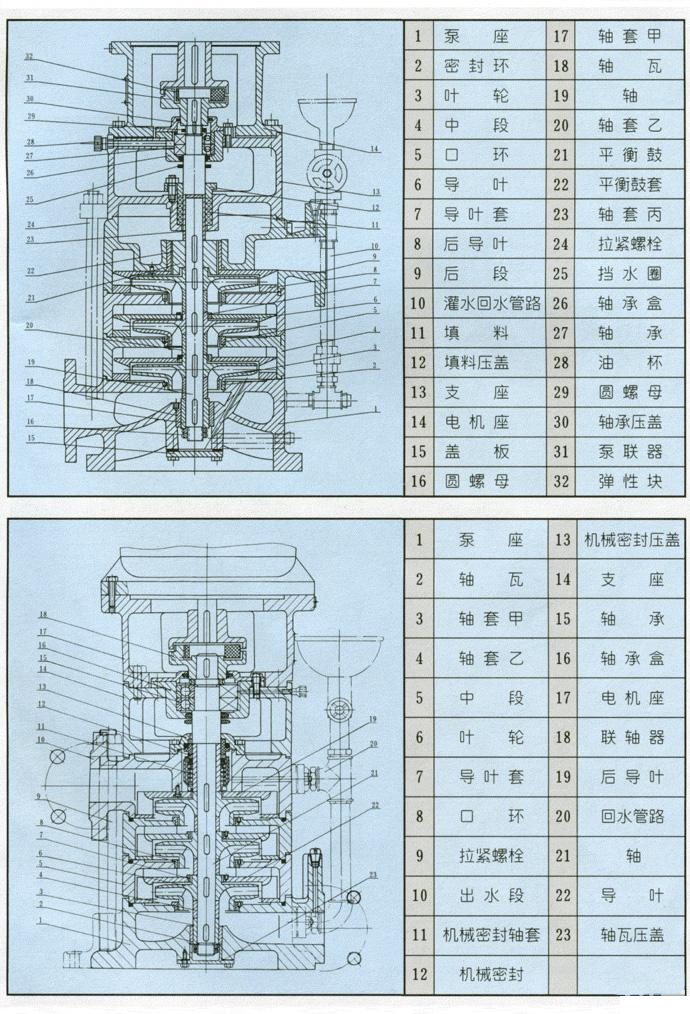

八、LG型立式的结构示意图:

序号

名称

材料或型号

序号

名称

材料或型号

1

电     机

Y系列(V5)4极

9

轴     套

Q235

2

电 机 架

HT200

10

中     段

HT200

3

联 轴 器

HT200

11

导     叶

HT200

4

机封压盖

HT200

12

叶     轮

HT200

5

放 气 阀

铜合金

13

45或2Cr13

6

机械密封

120A

14

轴     承

锡青铜

7

末 导 叶

HT200

15

进 水 段

HT200

8

出 水 段

HT200









九、LG型立式的性能参数:



多级泵型号

流 量

扬 程

转 速

功 率(kW)

效 率

必 需

叶轮外径

(m3/h)

(m)

(r/min)

轴功率

电机功率

(%)

汽蚀余量(m)

(mm)

25LG3-10×2

3

20

2900

0.39

0.75

42

2

98

25LG3-10×3

3

30

2900

0.58

1.1

42

2

98

25LG3-10×4

3

40

2900

0.78

1.5

42

2

98

25LG3-10×5

3

50

2900

0.97

1.5

42

2

98

25LG3-10×6

3

60

2900

1.17

2.2

42

2

98

25LG3-10×7

3

70

2900

1.36

2.2

42

2

98

25LG3-10×8

3

80

2900

1.56

2.2

42

2

98

25LG3-10×9

3

90

2900

1.75

2.2

42

2

98

25LG3-10×10

3

100

2900

1.95

3

42

2

98

25LG3-10×11

3

110

2900

2.14

3

42

2

98

25LG3-10×12

3

120

2900

2.33

4

42

2

98

25LG3-10×13

3

130

2900

2.53

4

42

2

98

25LG3-10×14

3

140

2900

2.72

4

42

2

98

25LG3-10×15

3

150

2900

2.92

4

42

2

98

32LG6.5-15×2

6.5

30

2900

1

1.5

53

2.4

116

32LG6.5-15×3

6.5

45

2900

1.5

2.2

53

2.4

116

32LG6.5-15×4

6.5

60

2900

2

3

53

2.4

116

32LG6.5-15×5

6.5

75

2900

2.5

4

53

2.4

116

32LG6.5-15×6

6.5

90

2900

3

4

53

2.4

116

32LG6.5-15×7

6.5

105

2900

3.5

5.5

53

2.4

116

32LG6.5-15×8

6.5

120

2900

4

5.5

53

2.4

116

40LG12-15×2

12

30

2900

1.63

2.2

60

2.9

120

40LG12-15×3

12

45

2900

2.45

3

60

2.9

120

40LG12-15×4

12

60

2900

3.27

4

60

2.9

120

40LG12-15×5

12

75

2900

4.08

5.5

60

2.9

120

40LG12-15×6

12

90

2900

4.9

5.5

60

2.9

120

40LG12-15×7

12

105

2900

5.72

7.5

60

2.9

120

40LG12-15×8

12

120

2900

6.54

7.5

60

2.9

120

50LG24-20×2

24

40

2950

3.79

5.5

69

3.15

134

50LG24-20×3

24

60

2950

5.68

7.5

69

3.15

134

50LG24-20×4

24

80

2950

7.58

11

69

3.15

134

50LG24-20×5

24

100

2950

9.47

11

69

3.15

134

50LG24-20×6

24

120

2950

11.37

15

69

3.15

134

65LG36-20×2

36

40

2950

5.41

7.5

72.5

3.4

136

65LG36-20×3

36

60

2950

8.11

11

72.5

3.4

136

65LG36-20×4

36

80

2950

10.82

15

72.5

3.4

136

65LG36-20×5

36

100

2950

13.52

18.5

72.5

3.4

136

65LG36-20×6

36

120

2950

16.23

22

72.5

3.4

136

80LG50-20×2

50

40

2950

7.26

11

75

3.8

135

80LG50-20×3

50

60

2950

10.89

15

75

3.8

135

80LG50-20×4

50

80

2950

14.52

18.5

75

3.8

135

80LG50-20×5

50

100

2950

18.16

22

75

3.8

135

80LG50-20×6

50

120

2950

21.78

30

75

3.8

135

LG型高层建筑多级给水泵(安装尺寸)

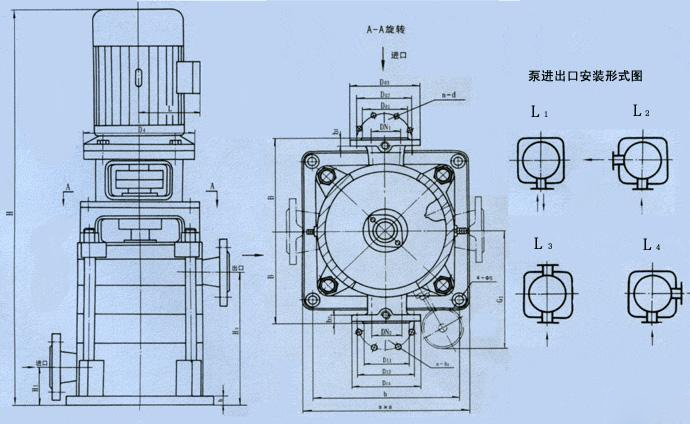

LG型高层建筑多级给水泵安装尺寸图:



LG型高层建筑多级给水泵安装尺寸表:

LG型高层建筑多级给水泵(性能参数)





型 号

流 量
(m3/h)

扬 程
(m)

转 速
(r/min)

功 率(kW)

效 率
(%)

必 需
汽蚀余量(m)

叶轮外径
(mm)

轴功率

电机功率

25LG3-10×2

3.0

20

2900

0.39

0.75

42

2

98

25LG3-10×3

3.0

30

2900

0.58

1.1

42

2

98

25LG3-10×4

3.0

40

2900

0.78

1.5

42

2

98

25LG3-10×5

3.0

50

2900

0.97

1.5

42

2

98

25LG3-10×6

3.0

60

2900

1.17

2.2

42

2

98

25LG3-10×7

3.0

70

2900

1.36

2.2

42

2

98

25LG3-10×8

3.0

80

2900

1.56

2.2

42

2

98

25LG3-10×9

3.0

90

2900

1.75

2.2

42

2

98

25LG3-10×10

3.0

100

2900

1.95

3

42

2

98

25LG3-10×11

3.0

110

2900

2.14

3

42

2

98

25LG3-10×12

3.0

120

2900

2.33

4

42

2

98

25LG3-10×13

3.0

130

2900

2.53

4

42

2

98

25LG3-10×14

3.0

140

2900

2.72

4

42

2

98

25LG3-10×15

3.0

150

2900

2.92

4

42

2

98

32LG6.5-15×2

6.5

30

2900

1.00

1.5

53

2.4

116

32LG6.5-15×3

6.5

45

2900

1.50

2.2

53

2.4

116

32LG6.5-15×4

6.5

60

2900

2.00

3

53

2.4

116

32LG6.5-15×5

6.5

75

2900

2.50

4

53

2.4

116

32LG6.5-15×6

6.5

90

2900

3.00

4

53

2.4

116

32LG6.5-15×7

6.5

105

2900

3.50

5.5

53

2.4

116

32LG6.5-15×8

6.5

120

2900

4.00

5.5

53

2.4

116

40LG12-15×2

12

30

2900

1.63

2.2

60

2.9

120

40LG12-15×3

12

45

2900

2.45

3

60

2.9

120

40LG12-15×4

12

60

2900

3.27

4

60

2.9

120

40LG12-15×5

12

75

2900

4.08

5.5

60

2.9

120

40LG12-15×6

12

90

2900

4.90

5.5

60

2.9

120

40LG12-15×7

12

105

2900

5.72

7.5

60

2.9

120

40LG12-15×8

12

120

2900

6.54

7.5

60

2.9

120

50LG24-20×2

24

40

2950

3.79

5.5

69

3.15

134

50LG24-20×3

24

60

2950

5.68

7.5

69

3.15

134

50LG24-20×4

24

80

2950

7.58

11

69

3.15

134

50LG24-20×5

24

100

2950

9.47

11

69

3.15

134

50LG24-20×6

24

120

2950

11.37

15

69

3.15

134

65LG36-20×2

36

40

2950

5.41

7.5

72.5

3.4

136

65LG36-20×3

36

60

2950

8.11

11

72.5

3.4

136

65LG36-20×4

36

80

2950

10.82

15

72.5

3.4

136

65LG36-20×5

36

100

2950

13.52

18.5

72.5

3.4

136

65LG36-20×6

36

120

2950

16.23

22

72.5

3.4

136

80LG50-20×2

50

40

2950

7.26

11

75

3.8

135

80LG50-20×3

50

60

2950

10.89

15

75

3.8

135

80LG50-20×4

50

80

2950

14.52

18.5

75

3.8

135

80LG50-20×5

50

100

2950

18.16

22

75

3.8

135

80LG50-20×6

50

120

2950

21.78

30

75

3.8

135

LG型高层建筑多级给水泵(结构图)
