（全衬）对夹衬氟塑料蝶阀

D971Fs(全衬)对夹衬氟塑料蝶阀介绍

设计与制造：GB12238
结构长度：GB12221
法兰连接尺寸：GB4216、JB78、JB79
一、D971Fs(全衬)对夹衬氟塑料蝶阀用途

衬氟塑料蝶阀于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度：≤100℃、≤120℃、≤150℃、（可按照衬里

产品型号：D971Fs
厂商性质：生产厂家
更新时间：2024-01-08
访问量：466

立即咨询

联系电话：18521033303

详细介绍

D971Fs(全衬)对夹衬氟塑料蝶阀介绍

设计与制造：GB12238
结构长度：GB12221
法兰连接尺寸：GB4216、JB78、JB79

一、D971Fs(全衬)对夹衬氟塑料蝶阀用途

衬氟塑料蝶阀于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度：≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级：0.6、1.0、1.6

二、D971Fs(全衬)对夹衬氟塑料蝶阀测试

衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1

三、D971Fs(全衬)对夹衬氟塑料蝶阀材料

上阀体：铸铁、碳钢、不锈钢下阀体：铸铁、碳钢、不锈钢蝶板：不锈钢、碳钢*包覆氟塑料
蝶板轴：不锈钢阀座：PTFE、PCTFE、FEP、PFA 弹性条（垫）：Si
O型圈：Viton 气动装置：组合件

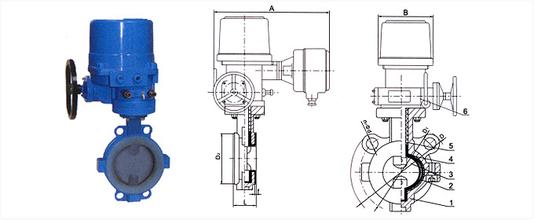

部件列表：1、阀体2、蝶圈3、蝶板4、四氟圈5、电动装置

公称通径		L mm	D mm	D1 mm	D2 mm	n-Фd mm	f mm	A mm	B mm
DN	NPS	L mm	1.0	1.0	1.0	1.0	f mm	A mm	B mm
40	11/2	43	150	110	88	4-18	3	162	187
50	2	43	165	125	93	4-18	3	162	187
65	21/2	46	185	145	106	4-18	3	162	187
80	3	46	200	160	123	4-18	3	162	187
100	4	52	220	180	150	8-18	3	162	187
125	5	56	250	210	172	8-18	3	162	187
150	6	56	285	240	198	8-23	3	409	513
200	8	60	340	295	252	8-23	3	409	513
250	10	68	395	350	320	12-23	3	409	513
300	12	78	445	400	368	12-23	4	409	513
350	14	78	505	460	428	16-23	4	409	513
400	16	102	565	515	482	16-25	4	409	513
450	18	114	620	565	532	20-25	4	409	513
500	20	127	670	620	585	20-25	4	409	513
600	24	154	780	725	685	20-30	5	409	513
700	28	165	895				5	409	513
800	32	190	1010				5	409	563
900	36	203	1110				5	409	563
1000	40	216	1220				5	409	563
1200	48	254	1450				5	409	563

产品相关关键词：法兰蝶阀电动衬氟蝶阀电动通风蝶阀
