·位置:首页 > 产品展示 > > > 手动硬密封蝶阀


手动硬密封蝶阀

点击放大
产品特点:
D43H手动硬密封蝶阀简要描述:
D43H采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。被广泛用于:化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸
  D43H手动硬密封蝶阀的详细资料:

D43H手动硬密封蝶阀简要描述:

D43H手动硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。被广泛用于:化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。



D43H产品特点

  1、采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能

  2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点

  3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长

  4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小

  5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装

  6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用



D43H主要零件材料

名称

材料

阀体

碳钢、不锈钢、铬钼钒钢

阀板

碳钢、不锈钢、铬钼钒钢

阀杆

2Cr13不锈钢、铬钼钒钢

密封圈

不锈钢、聚四氟乙烯

填料

柔性石墨、聚四氟乙烯



D43H主要技术参数

公称通径

DNmm

50-150

公称压力

PNMPa

1.0

1.6

2.5

试验压力PsMPa

强度试验

1.5

2.4

3.75

密封试验

1.1

1.76

2.75



气密封试验

0.5-0.7MPa



适用介质

水、油品、蒸气、酸、减等

适用温度

-40℃-570℃



D43H执行标准

设计规范:

GB/T 12238

结构长度:

GB/T 12221

法兰连接:

GB/T 9113

试验与检验:

GB/T 13927

产品标识:

GB/T 12220

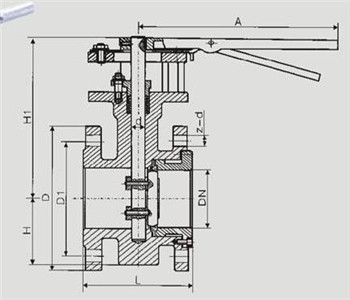

D43H图例

手动蝶阀

D43H外形主要连接尺寸

通径

主要尺寸

1.0-1.6MPa

2.5MPa

mm

lncb

L

H

H1

D

D1

A

Z-φd

D

D1

A

Z一φd

50

2

108

75

192

165

125

275

4-18

165

125

275

4-18

65

21/2

112

93

218

185

145

275

4-18

185

145

275

8-18

80

3

114

110

230

200

160

275

8-18

200

160

275

8-18

100

4

127

140

240

220

180

275

8-18

235

190

275

8-22

125

5

140

175

290

250

210

362

8-18

270

220

362

8-26

150

6

140

180

310

285

240

362

8-22

300

250

362

8-26
