双法兰手动蝶阀

点击放大
产品特点:
产品
电动多层次硬密封蝶阀

d343h硬密封蝶阀

三偏心多层次金属硬密封蝶阀

d941w电动通风蝶阀

电动通风蝶阀
双法兰手动蝶阀

所属类别:手动蝶阀产品型号:d73h产品报价:面议产品产地:::在 线 D73H广泛用于治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调
  双法兰手动蝶阀双法兰手动蝶阀的详细资料:

产品

  • 电动多层次硬密封蝶阀

    电动多层次硬密封蝶阀

  • d343h硬密封蝶阀

    d343h硬密封蝶阀

  • 三偏心多层次金属硬密封蝶阀

    三偏心多层次金属硬密封蝶阀

  • d941w电动通风蝶阀

    d941w电动通风蝶阀

  • 电动通风蝶阀

    电动通风蝶阀

双法兰手动蝶阀


D73H双法兰手动蝶阀广泛用于治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长。
特点

  • 本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
    2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
    3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
    4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
    5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
    6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

主要技术参数


公称通径

DN(mm)

50~150

公称压力

PN(MPa)

1.0

1.6

2.5

试验压力

强度试验

1.5

2.4

3.75

密封试验

1.1

1.76

2.75

气密封试验

0.6

0.6

0.6

适用介质

水、蒸汽、油品、酸类腐蚀性等。

适用温度

-40℃~600℃

主要零部件材料


零件名称

材料

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

密封圈

不锈钢、聚内脂、抗磨材料

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

填料

柔性石墨

采用标准


制造标准

JB/T 8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

制造标准

JB/T 8527-97

法兰标准

GB9113-2000

D73H-10/16/25/对夹式弹性硬密封、聚四氟密封蝶阀主要外形连接尺寸



公称通径

结构长度标准值

外形尺寸(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

参考重量

1.0MPa

1.6MPa

2.5MPa

毫米

英寸

L

L2

H

H1

D1

Z-d

a

D1

Z-d

a

D1

Z-d

a

(kg)

50

2

43

265

330

250

125

4-18

90°

125

4-18

90°

125

4-18

90°

8

65

21/2

46

265

362

267

145

4-18

90°

145

4-18

90°

145

4-18

90°

9

80

3

49

320

375

275

160

8-18

45°

160

8-18

45°

160

8-18

45°

11

100

4

56

320

410

295

180

8-18

45°

180

8-18

45°

190

8-22

45°

13

125

5

64

340

425

305

210

8-18

45°

210

8-18

45°

220

8-26

45°

22

150

6

70

390

465

320

240

8-22

45°

240

8-22

45°

250

8-26

45°

24

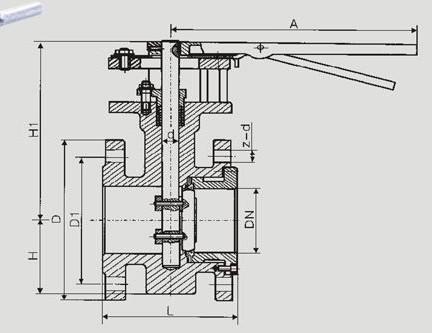

D43H-10/16/25型法兰式弹性硬密封、聚四氟密封蝶阀主要外形连接寸


公称通径

结构长度标准值

外形尺寸(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

参考重量

1.0MPa

1.6MPa

2.5MPa

毫米

英寸

L

L2

H

H1

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

(kg)

50

2

108

265

325

240

165

125

99

4-18

165

125

99

4-18

165

125

99

4-18

14

65

21/2

112

265

340

250

185

145

118

4-18

185

145

118

4-18

185

145

118

4-18

17

80

3

114

320

355

255

200

160

132

8-18

200

160

132

8-18

200

160

132

8-18

20

100

4

127

320

400

275

220

180

156

8-18

220

180

156

8-18

235

190

156

8-22

22

125

5

140

340

435

300

250

210

184

8-18

250

210

184

8-18

270

220

184

8-26

37

150

6

140

390

455

310

285

240

211

8-22

285

240

211

8-22

300

250

211

8-26

43
