涡轮沟槽信号蝶阀

涡轮沟槽信号蝶阀概述
双德信号蝶阀适用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上。可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和节流设备使用。特别广泛适用于高层建筑消防系统及其它需要显示阀门开关状态的管线系统上。我公司生产的消防信号蝶阀驱动方式可选用手动、蜗轮、气动、电动,连接方式可选用法兰,结构形式可选用中线式,密封结构可选用软密封

  • 产品型号:d371x
  • 厂商性质:生产厂家
  • 更新时间:2024-01-07
  • 访  问  量:962
立即咨询

联系电话:18521033303

详细介绍

涡轮沟槽信号蝶阀

概述

双德信号蝶阀适用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上。可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和节流设备使用。特别广泛适用于高层建筑消防系统及其它需要显示阀门开关状态的管线系统上。我公司生产的消防信号蝶阀驱动方式可选用手动、蜗轮、气动、电动,连接方式可选用法兰,结构形式可选用中线式,密封结构可选用软密封、硬密封,压力范围PN0.1-10Mpa,公称通径为DN15~DN1200mm,材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛,同一种阀门在不同的场合与工况有不同的搭配.



涡轮沟槽信号蝶阀特点:

信号蝶阀具有结构简单,密封可靠,开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上,尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态,具有直观、清晰、可靠的反映出消防系统中的工作状态,所以广泛、大量的适用于消防系统中。





工作原理

1、信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。

2、旋转蜗轮蜗杆传动装置手轮,使蝶板达到启闭及调节流量的目的,手轮顺时针方向旋转为阀门关闭。

3、蜗轮蜗杆传动装置箱体内设置微动开关有两种形式:

   a、在传动装置箱体内设有开向、关向两个微动开关,分别在阀门全开和关闭时动作,接通控制室“阀开”“阀关”指示灯源,使之准确显示阀门开关状态。

   b、在传动装置箱体内设关向微动开关(蝶板全关位置为0°),当蝶板由0°~40°位置时微动开关支作,输出阀门关闭信号,40°~90°位置时另一对常闭可输出阀门打开信号。可调整压触微动开关的凸轮,显示蝶板所处的不同位置。


主要技术参数:

公称通经

公称压力

工作温度

密封试验

强度试验

适用介质

DN50~400mm

1.0/1.6/2.5MPa

-10℃~-80℃

1.1倍公称压力

1.5倍公称压力

水、油、气



主要零件材料:

序号

零件名称

材质

序号

零件名称

材质

1

阀体

球铁、铸钢

7

密封圈

NBR。EPDM

2

阀轴

SUS410/SUS316

8

圆垫片

SUS316/黄铜

3

蝶板

球铁喷塑、不锈钢

9

对开环

SUS316/黄铜

4

阀座

EPDM,PTEE

10

挡圈

弹簧钢

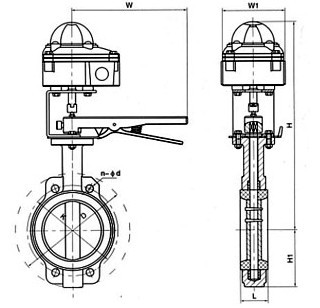

结构图





涡轮沟槽信号蝶阀主要外形连接尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

H

268

287

309

342

376

410

495

565

849

985

1109

H1

70

76

86

104

118

132

167

198

239

267

309

L1

43

46

46

52

56

56

60

68

68

78

102

L2

32

47

65

91

112

146

194

242

292

325

380

L3

245

245

245

245

245

245

400

400

400

400

431

Ф1

152

152

152

152

152

152

300

300

305

305

290



使用注意事项

1、本蝶阀可以安装在空间任意位置管路上。

2、蝶阀的安装位置应保证使用、维修和更换的方便。

3、本蝶阀安装时可以不考虑管路介质流动的方向,即允许双向流动。

4、蝶阀安装前应存放在室内干燥处,阀板微开4°~5°。

5、蝶阀安装前应进行以下工作:

a、仔细核对使用情况是否与本蝶阀性能规范相符合。

b、清洁内腔和密封面,不允许有污物附着,未清洁前勿启闭蝶板。

c、检查传动装置是否与蝶阀上法兰连接可靠。

6、蝶阀在管路夹紧时,注意连接力是否均匀可靠。

7、蝶阀安装后,进行管路强度试压时,阀板必须处于开启位置。

8、蝶阀安装后,应定期检查,其检查的主要项目如下:

a、蝶阀阀座及O型密封圈是否损伤。

b、阀板密封面的密封性能。

c、蝶阀检修装配后,启闭旋转时不得有卡阻现象。

d、蝶阀检修装配后,应按要求进行密封性能试验。

f、每次检修后,应将情况详细记录以备查考。
