伸缩蝶阀

sd343h伸缩蝶阀概述
手动适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。
ds343h特点
1、设计新颖、合理、结构*、重量轻、操作方便、启闭迅速;
2、除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便。
3、密

  • 产品型号:sd343h
  • 厂商性质:生产厂家
  • 更新时间:2024-01-07
  • 访  问  量:517
立即咨询

联系电话:18521033303

详细介绍

sd343h伸缩蝶阀

概述

手动伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。

ds343h特点
1、设计新颖、合理、结构*、重量轻、操作方便、启闭迅速;
2、除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便。
3、密封部位可调节更换、密封性能可靠等特点。



ds343h主要技术参数



公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用温度

≤80℃

适用介质

空气、水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

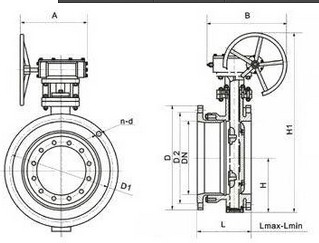

ds343h外形尺寸

 手动

SD

t

343

H

-

6

系列连接尺寸

F

10

d

X

16





公称
通径

外形尺寸(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

电动
装置
型号
(参考)

H

H1

设计
zui大
长度

设计
zui小
长度

设计
长度

A

B

0.6MPa

1.0MPa

1.6MPa

毫米

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d



50

80

440

186

156

171

250

255

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

QB10-1

65

95

445

190

160

175

250

255

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

QB10-1

80

98

476

198

166

182

250

255

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

QB10-1

100

114

504

228

188

208

250

255

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

QB10-1

125

128

550

240

201

220

250

255

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

QB20-1

150

139

652

240

206

226

300

315

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

QB20-1

200

174

732

265

219

242

300

315

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

QB60-1

250

215

823

295

240

267

300

315

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

QB60-1

300

245

877

308

254

282

300

315

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

QB120-1

350

270

932

327

272

300

300

315

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

QB120-1

400

305

1047

368

308

338

300

315

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

QB250-1

450

325

1092

370

310

340

575

714

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

QB250-1

500

360

1182

392

332

362

575

714

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

QB250-1

600

445

1380

441

375

408

656

810

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

QB50
0-0.5

700

505

1502

460

400

445

656

810

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

QB50
0-0.5

800

560

1545

499

445

475

656

810

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

ZA60

900

630

1710

520

460

490

785

863

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

ZA60

1000

680

1805

600

530

565

785

863

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

ZA60

1200

795

2096

675

571

623

785

863

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

ZA120

1400

900

2296

760

684

722

790

1338

1630

1560

1510

36-36

1675

1530

1530

36-42

1685

1590

1530

36-48

ZA120

1600

1100

2720

860

770

815

868

1476

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

ZA240

1800

1124

2830

930

830

880

868

1476

2045

1970

1718

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

ZA240

2000

1292

3120

1020

920

970

965

1600

2265

2180

2125

48-48

2325

2230

2150

48-48

2345

2230

2150

48-62

ZA240
