中线衬胶蝶阀
概述
d71x衬胶蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和 良好调节特性的场合。衬氟蝶阀阀体采用分体式，阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制；从而达到产品结构紧凑、外形美观，工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离管道即可完成。双德衬氟蝶阀广泛适用于各种不同类型工业管道中液体和气体（包括蒸 气）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

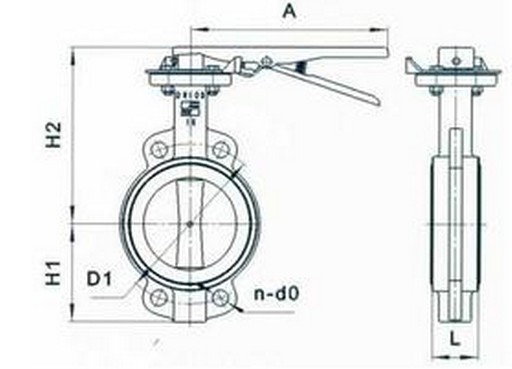

中线衬胶蝶阀结构图
中线衬胶蝶阀主要外形和连接尺寸
公称通经 | L | D | D1 | D2 | f | b | Z-φd | |||
DN(mm) | NPS(inch) | PN1.0MPa | ||||||||
40 | 3/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | ||
50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | ||
65 | 5/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | ||
80 | 3 | 49 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | ||
100 | 4 | 56 | 215 | 180 | 155 | 3 | 22 | 8-φ16 | ||
125 | 5 | 64 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | ||
150 | 6 | 70 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | ||
200 | 8 | 71 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | ||
250 | 10 | 76 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | ||
300 | 12 | 83 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | ||
350 | 14 | 92 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | ||
400 | 16 | 102 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | ||
450 | 18 | 114 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | ||
500 | 20 | 127 | 670 | 620 | 585 | 4 | 34 | 20-φ25 | ||
600 | 24 | 154 | 780 | 725 | 685 | 5 | 36 | 20-φ30 | ||
700 | 28 | 165 | 895 | 840 | 800 | 5 | 40 | 24-φ30 | ||
800 | 32 | 190 | 1010 | 950 | 905 | 5 | 44 | 24-φ34 | ||
900 | 36 | 203 | 1110 | 1050 | 1005 | 5 | 46 | 28-φ34 | ||
1000 | 40 | 216 | 1220 | 1160 | 1115 | 5 | 50 | 28-φ34 | ||
1200 | 48 | 254 | 1450 | 1380 | 1325 | 5 | 56 | 32-φ41 | ||
PN1.6MPa | ||||||||||
40 | 3/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | ||
50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | ||
65 | 5/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | ||
80 | 3 | 49 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | ||
100 | 4 | 56 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | ||
125 | 5 | 64 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | ||
150 | 6 | 70 | 280 | 240 | 210 | 3 | 28 | 8-φ23 | ||
200 | 8 | 71 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | ||
250 | 10 | 76 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | ||
300 | 12 | 83 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | ||
350 | 14 | 92 | 520 | 470 | 435 | 4 | 38 | 16-φ25 | ||
400 | 16 | 102 | 580 | 525 | 485 | 4 | 40 | 16-φ30 | ||
450 | 18 | 114 | 640 | 585 | 545 | 4 | 44 | 20-φ30 | ||
500 | 20 | 127 | 705 | 650 | 608 | 4 | 46 | 20-φ34 | ||
600 | 24 | 154 | 840 | 770 | 718 | 5 | 54 | 20-φ41 | ||
700 | 28 | 165 | 910 | 840 | 788 | 5 | 54 | 24-φ41 | ||
800 | 32 | 190 | 1020 | 950 | 898 | 5 | 54 | 24-φ41 | ||
900 | 36 | 203 | 1120 | 1050 | 998 | 5 | 54 | 28-φ41 | ||
1000 | 40 | 216 | 1255 | 1170 | 1110 | 5 | 60 | 28-φ48
| ||
c上海深嵘阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。二、若已经由设计单位选定深嵘阀门有限公司公司的型号，请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您审核把关。感谢您访问我们的【http://www.021sr.com】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
