手动衬胶蝶阀

手动衬胶蝶阀用途及特点
我公司生产的气动衬胶蝶阀,不仅具有优良的防腐、(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用寿命可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。双德气动其主要特点为:
1、采用衬胶无销,保证了介质与金属*隔离,提高了产品的可靠性。
2、密封面耐磨性好(橡胶耐磨性是铜的七倍)

  • 产品型号:d71j,d671j
  • 厂商性质:生产厂家
  • 更新时间:2024-01-07
  • 访  问  量:509
立即咨询

联系电话:18521033303

详细介绍

手动衬胶蝶阀

用途及特点

我公司生产的气动衬胶蝶阀,不仅具有优良的防腐、(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用寿命可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。双德气动手动衬胶蝶阀其主要特点为:
1、采用衬胶无销,保证了介质与金属*隔离,提高了产品的可靠性。
2、密封面耐磨性好(橡胶耐磨性是铜的七倍)
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、橡胶材料无任何毒性,并且抗菌、抗霉。产品价格是不锈钢阀门的三分之一。

采用标准

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

执行机构

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构



参数 D671F



驱动

压缩空气5~7bar(可带手轮)

公称通经

50~1200mm(可定做25、32、40)

公称压力

1.0~1.6MPa

适用温度

EPDM:-29~+120℃

PTFE:-40~+130℃

连接方式

对夹

阀结构

A型、LT型

阀体材质

铸铁、碳钢

阀板材质

304、316、尼龙板、铸铁镀镍 铝青铜(过海水)

阀座材质

EPDM、NBR PTFE

适用介质

水及液体类介质

可选附件

限位开关、定位器、电磁阀、减压阀

附件选项 D671F

回讯器:也叫限位开关(APL310),远程反馈开关信号(防爆APL410)

电磁阀:双作用选二位五通、单作用选二位三通(防爆) PLVD5/2

三联件:可对气源稳压、过滤、气缸加润滑油 YT-200

手轮机构:转动手轮机构,可实现手动开、关阀

电气定位器:输入4~20mA信号,实现阀门调节功能

备注: 气缸参数请另参考所选配的气动执行器资料

标准   D671XF



设计依据
Design reference

GB标准

设计标准
Design standrd

GB12238

结构长度
Face To face

对夹连接
Wafer connecting

GB12221

对夹法兰尺寸
Wafer Flange Size

GB12221

试验和检验
Test&inspection

JB/T9002

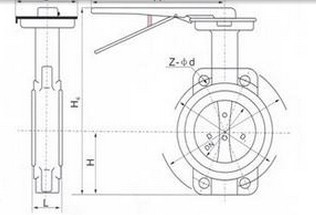

安装尺寸表

d71j



公称通DN(mm)

尺 寸(mm)

执行器型号

L

D

D1

H1

Z-φd

50

43

165

125

82

4-18

可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
(以上选配仅供参
选具体选用根据实
际要求)

65

46

185

145

95

4-18

80

46

200

160

101

8-18

100

52

220

180

123

8-18

125

56

250

210

136

8-18

150

56

285

240

150

8-22

200

60

340

295

180

8-22

250

68

395

335

210

12-22

300

78

445

400

245

12-22

350

78

505

460

280

16-22

400

102

565

515

305

16-22

450

114

615

565

365

20-26

500

127

670

620

372

20-26

600

154

780

725

458

20-30

订货须知:

一、①名称与型号②口径,如果您对型号不熟悉,请说明使用介质,温度,压力,驱动方式及连接方式。③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定型号,请报型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
