静音式止回阀

一、静音式止回阀--概述

H42T/DRVZ静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。

二、--主要技术参数

型号DRVZ/T-10DRVZ/

  • 产品型号:H42T/DRVZ
  • 厂商性质:生产厂家
  • 更新时间:2024-01-07
  • 访  问  量:725
立即咨询

联系电话:18521033303

详细介绍

一、静音式止回阀--概述



H42T/DRVZ静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。



二、静音式止回阀--主要技术参数





型号DRVZ/T-10DRVZ/T-16DRVZ/T-25Q
公称压力PN1.0MPaPN1.5MPaPN2.5MPa
公称通径DN50~DN300(mm)
zui高工作压力1.0MPa1.6MPa2.5MPa
密封试验压力1.1MPa1.76MPa2.75MPa
壳体试验压务1.5MPa2.4MPa3.75MPa





三、--主要零部件





零件名称材料
阀体、导流体灰铸铁、球墨铸铁、铸钢
阀座、轴瓦、阀瓣、轴青铜或铬不锈钢
弹簧不锈钢

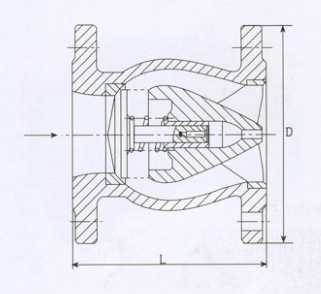

四、--主要连接尺寸





公称通径(mm)L(mm)
50120
65150
80180
100240
125300
150350
200450
250500
300550
350575
400600
450650
500700
