·位置:首页 > 产品展示 > > > 手动对夹式衬氟蝶阀


手动对夹式衬氟蝶阀

点击放大
产品特点:
一、手动对夹式衬氟蝶阀--概述

D71F采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,配以阀座基部的 硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和 良好调节特性的场合。阀体采用分体式,阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制;从而达到产品结构紧凑、外形美观,工艺合理、性能可靠。保证
  D71F手动对夹式衬氟蝶阀的详细资料:

一、手动对夹式衬氟蝶阀--概述



D71F手动对夹式衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,配以阀座基部的 硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和 良好调节特性的场合。阀体采用分体式,阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制;从而达到产品结构紧凑、外形美观,工艺合理、性能可靠。保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离管道即可完成。



二、--主要零部件材料





零件名称材料
上下阀体铸铁、铸钢、不锈钢、衬F46、F3
阀座铸钢
带杆蝶板铸钢、不锈钢、衬F46、F3
填料F4
衬垫硅橡胶
蜗轮手柄球墨铸铁

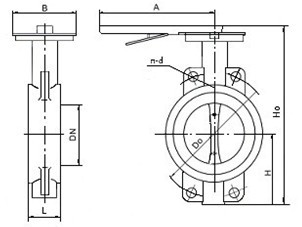

三、--主要外形和连接尺寸





公称通经LDD1D2fbZ-φd
DN(mm)NPS(inch)PN1.0MPa
403/233145110853184-φ18
502431601251003204-φ18
655/2461801451203204-φ18
803491951601353224-φ18
1004562151801553228-φ16
1255642452101853248-φ18
1506702802402103248-φ23
2008713352952653268-φ23
250107639035032032812-φ23
300128344040036842812-φ23
350149250046042843016-φ23
4001610256551548243216-φ25
4501811461556553243220-φ25
5002012767062058543420-φ25
6002415478072568553620-φ30
7002816589584080054024-φ30
80032190101095090554424-φ34
9003620311101050100554628-φ34
10004021612201160111555028-φ34
12004825414501380132555632-φ41
PN1.6MPa
403/233145110853184-φ18
502431601251003204-φ18
655/2461801451203204-φ18
803491951601353228-φ18
1004562151801553248-φ18
1255642452101853268-φ18
1506702802402103288-φ23
20087133529526533012-φ23
250107640535532033212-φ25
300128346041037543412-φ25
350149252047043543816-φ25
4001610258052548544016-φ30
4501811464058554544420-φ30
5002012770565060844620-φ34
6002415484077071855420-φ41
7002816591084078855424-φ41
80032190102095089855424-φ41
900362031120105099855428-φ41
100040216125511701110560







上海深嵘阀门有限公司订货须知:

由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请

一、D71F 产品名称与型号D71F 口径D71F 是否带附件以便我们的为您正确选型D71F 的使用压力D71F 的使用介质的温度。二、若已经由设计单位选定深嵘阀门有限公司公司的型号,请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的深嵘阀门公司专家为您审核把关。感谢您访问我们的【http://www.cnsrfm.com】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
