电子式电动套筒调节阀

一、ZDLM电子式电动套筒调节阀--概述

ZDLM型是由3810L型(或PSL系列)直行程电子式电动执行机构和精小型套筒阀组成。内含伺服功能,接受统一的4~20mA或1~5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。


二、ZDLM--主要特点

1、

  • 产品型号:ZDLM,
  • 厂商性质:生产厂家
  • 更新时间:2024-01-06
  • 访  问  量:418
立即咨询

联系电话:18521033303

详细介绍

一、ZDLM电子式电动套筒调节阀--概述



ZDLM电子式电动套筒调节阀是由3810L型(或PSL系列)直行程电子式电动执行机构和精小型套筒阀组成。内含伺服功能,接受统一的4~20mA或1~5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。





二、ZDLM--主要特点



1、采用平衡型阀芯,不平衡力下,允许压差大,操作稳定。

2、阀芯导向面大,可改善由涡流和冲击引起的振荡。

3、比普通的单、双座调节阀噪声降低10dB左右。

4、结构简单,装拆维修方便。



三、--阀体



型式:直通铸造球型阀

公称通径:25~300mm

公称压力:PN1.6、4.0、6.4MPa

法兰标准:JB/T79.1-94、79.2-94等

材料:铸钢(ZG230-450 )、铸不锈钢(ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti)等

上阀盖:标准型-17-+230℃、散热型+230-+450℃、低温型-60-+196℃、波纹管密封型-40~+350℃

压盖型式:螺栓压紧式

填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料



四、--阀内组件



阀芯型式:压力平衡式阀芯


流量特性:等百分比特性和线性特性


材料:不锈钢(1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等





五、--执行机构









六、ZDLM--阀作用型式



电关式(B)、电开式(K)

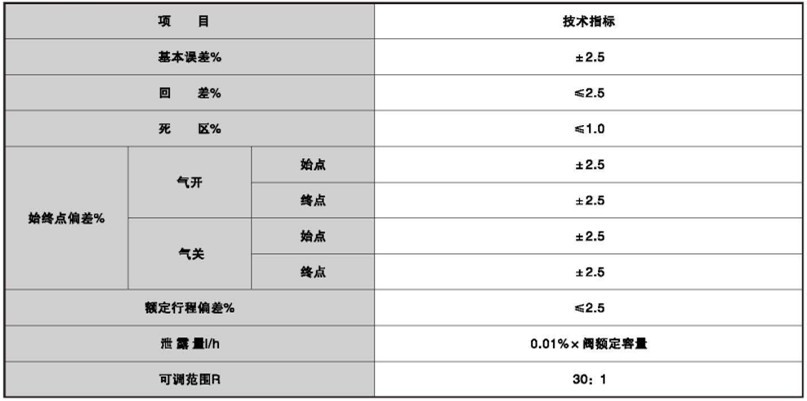

七、ZDLM--性能







 八、ZDLM--外形尺寸







 注:1、其余结构外形尺寸参照ZJHM精小型气动薄膜套筒调节阀。   2、表中重量为配用PSL型执行机构数据。



3、阀体法兰及法兰端面距可按用户标准制造,如:ANSI,JIS,DIN等标准。





九、额定流量系数Kv、额定行程、配用执行机构型号、允许压差









 注:对于波纹管密封调节阀,zui大允许压差为1.0MPa,表中数值若小于1.0MPa则不变,若大于1.0MPa则取1.0MPa。
