·位置:首页 > 产品展示 > > > 活塞式蒸汽减压阀


活塞式蒸汽减压阀

点击放大
产品特点:
一、活塞式蒸汽减压阀--概述:

Y43H-40/63先导:法兰连接形式、活塞式结构形式,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN40~PN63,阀体材料为 WCB 的蒸汽减压阀。

Y43H-40/63 型先导由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压
  Y43H-40/63活塞式蒸汽减压阀的详细资料:

一、活塞式蒸汽减压阀--概述:



Y43H-40/63先导活塞式蒸汽减压阀:法兰连接形式、活塞式结构形式,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN40~PN63,阀体材料为 WCB 的蒸汽减压阀。



Y43H-40/63 型先导由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构与密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。主要用于蒸汽管路,适用于流量大流量变化大,进口压力变化大的蒸汽管路。



二、--性能参数:






型号PN工作压力 / MPa适用温度 / ℃适用介质
Y43H-40404.0≤200蒸汽
Y43H-63636.3≤200蒸汽





三、--零部件材料:






型号材  料
阀体、上下阀盖主副阀瓣、阀座、活塞主副弹簧膜片活塞环
Y43H-40碳素钢不锈钢铬钒钢不锈钢带合金耐磨铸铁
Y43H-63碳素钢不锈钢铬钒钢不锈钢带合金耐磨铸铁





四、Y43H-40型 产品外形结构尺寸(mm):






DNLDD1D2D6bfz×φdD3H1H2重量/kg
252001158565581644×φ1413011037018
3222013510078661844×φ1813512038023
4024014511085761844×φ1815012539528
50270160125100882044×φ1816013040533
653001801451201102248×φ1818014041040
803301951601351212248×φ1820016544554
100380230190160150244.58×φ2320017045560
125450270220188176284.58×φ25245195475100
150500300250218204304.58×φ25260195475115





五、Y43H-63型 产品外形结构尺寸(mm):



DNLDD1D2D6bfz×φdD3H1H2重量/kg
2520013510078582244×φ1813011037023
3222015011082662444×φ2313512538028
4024016512595762444×φ2315013039534
50270175135105882644×φ2316013540540
653002001601301102848×φ2318014541052
803302101701401213048×φ2320017044568
100380250200168150324.58×φ2520017545578
125450295240202176364.58×φ30245195475115
150500340280240204384.58×φ34260195475130

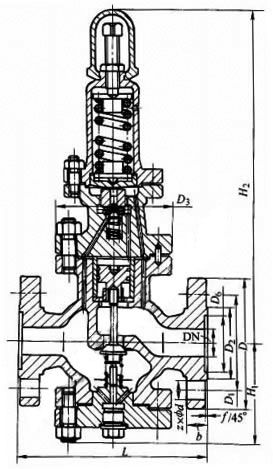

Y43H 型 先导PN40~PN63外形尺寸图
