·位置:首页 > 产品展示 > > > 弹簧活塞式减压阀


弹簧活塞式减压阀

点击放大
产品特点:
一、Y42X弹簧活塞式减压阀--结构特点和用处

Y42X属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。Y42X调压、稳压动作平稳,适用于水和非腐蚀性液
  Y42X弹簧活塞式减压阀的详细资料:

一、Y42X弹簧活塞式减压阀--结构特点和用处



Y42X弹簧活塞式减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。Y42X调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。


二、Y42X--主要技术参数和性能指标





公称压力(Mpa)1.01.62.5
壳体试验压力(Mpa)*1.52.43.75
密封试验压力(Mpa)1.01.62.5
zui高进口压力(Mpa)1.01.62.5
出口压力范围(Mpa)0.2-0.80.2-1.00.4-1.6
压力特性偏差(Mpa)△P2PGB12244-1989
流量特性偏差(Mpa)P2GGB12244-1989
渗漏量0
工作温度0℃-80℃





三、Y42X--主要零件材料



零件名称零件材料
阀体 阀盖 底盖WCB
阀座2Cr13
阀瓣2Cr13
阀杆2Cr13
缸套2Cr13/25(镀硬铬)
活塞2Cr13
O型圈丁腈橡胶
密封圈丁腈橡胶
膜片夹织物丁腈橡胶
调节弹簧60Si2Mn





四、Y42X--流量系数(Cv)





DN1520253240506580100125150200250300350400500
Cv12.546.591625366410014025040057078010201500

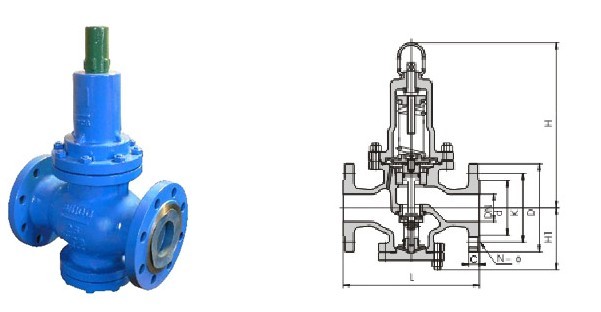

五、Y42X--外形尺寸(PN1.0-2.5)




公称通径DN外 形 尺 寸
LHHl
15160265100
20160265100
25180285110
32200285110
40220320120
50250320120
65280335140
80310425165
100350445185
125400590225
150450625260
200500680280
250650855335
300800935385
3508501015430
4009001095455
4509001165500
5009501205525
