·位置:首页 > 产品展示 > > > 全不锈钢电磁阀


全不锈钢电磁阀

点击放大
产品特点:
一、ZBSF全不锈钢电磁阀--用途

ZBSF系列是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的液体介质的通断或流量调节控制。
本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体
  ZBSF 、全不锈钢电磁阀的详细资料:

一、ZBSF全不锈钢电磁阀--用途



ZBSF系列全不锈钢电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的液体介质的通断或流量调节控制。

本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。



二、ZBSF--型号规格说明





三、ZBSF--主要特点



耐蚀:绝大部分零件用不锈钢或铸造不锈钢制成,防腐蚀性能良好。

耐热:电磁部分、密封件全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。

耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。

可靠:结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点,在低压差或压差为零情况下也能可靠工作。



四、ZBSF--结构原理



  本阀为分步动作直接先导式电磁阀,根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,线圈通电后衔铁在电磁力作用下先带动副阀工启,主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,主副阀利用介质压力而紧密关关闭。

  常开电磁阀,线圈通电后,衔铁在磁力作用下下移,推动副阀阀塞下移,直到和副阀座压紧,副阀关闭,由于主阀阀杯上下压差趋于相等,主阀阀杯由磁力和自重压紧紧密封面,阀门关闭。线圈断电,磁力为零,衔铁和副阀阀塞由弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,主阀阀杯由下下压差作用向上升起,主阀打开,阀门开启。





五、ZBSF--技术参数





项目

说明

工作介质

腐蚀性流体、超净流体、食用流体
ZBSF-1:气体用 ZBSF-1Y:液体用
ZBSF-2:气体用 ZBSF-1Y:液体用

介质温度(℃)

ZBSF-1(1Y):≤60℃

ZBSF-2(2):≤280℃

公称压力(MPa)

1.6

工作压差(MPa)

0~1.6

0.05~1.6

公称通径(mm)

10

15

20

25

32

40

50

65

80

100

125

150

电源电压

AC220V其余规格可作特殊订货

使用寿命

按JB/T7352-94规定

额定流量系数



泄漏量

按JB/T7352-94·F规定

功耗

AC≤70VA

防爆标志

DIIBT4

防爆证编号

CE991010

出线口接头

内螺纹M20×1.5

环境温度

-40~+60℃

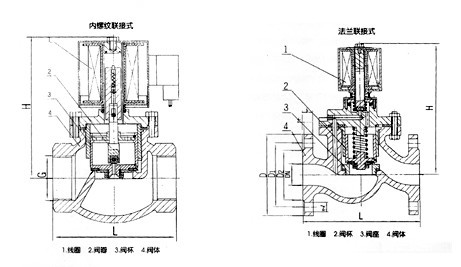

六、ZBSF--外表尺寸





DN

L

H

D

D1

D2

b

f

n-d

10

115

148

Φ90

Φ60

Φ41

14

2

4-Φ14

15

115

148

Φ95

Φ65

Φ46

14

2

4-Φ14

20

115

148

Φ105

Φ75

Φ56

16

2

4-Φ14

25

125

148

Φ115

Φ85

Φ65

16

3

4-Φ14

32

150

182

Φ140

Φ100

Φ76

18

3

4-Φ18

40

165

182

Φ150

Φ110

Φ84

18

3

4-Φ18

50

190

192

Φ160

Φ125

Φ99

20

3

4-Φ18

65

290

265

Φ185

Φ145

Φ118

20

3

8-Φ18

80

310

276

Φ200

Φ160

Φ132

20

3

8-Φ18

100

350

373

Φ220

Φ185

Φ156

22

3

8-Φ18

125

400

416

Φ250

Φ210

Φ184

22

3

8-Φ18

150

480

440

Φ285

Φ240

Φ211

24

3

8-Φ22
