内螺纹Y型锻钢截止阀

一、内螺纹Y型锻钢截止阀--概述

J15Y/J65Y 有三种阀盖设计形式。*种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖,按这种形

  • 产品型号:J15Y/J65Y
  • 厂商性质:生产厂家
  • 更新时间:2024-01-06
  • 访  问  量:582
立即咨询

联系电话:18521033303

详细介绍

一、内螺纹Y型锻钢截止阀--概述



J15Y/J65Y 内螺纹Y型锻钢截止阀有三种阀盖设计形式。*种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。



二、--设计结构和特征



1、符合ANSIB16.34。检验与测试按API598,标记按MSS-SP-25


2、采用以下结构


3、全径或缩径


4、升降式和球式止回阀


5、按需内置弹簧


6、可拆卸实心阀瓣


7、自定心压板压套式


8、整体式上密封座


9、明杆支架型(OS&Y)


10、螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖



11、承插端符合ASMEB16.11


12、螺纹连接端(NPT)符合ANSI/ASMEB1.20.1


13、阀瓣可变换为针型、节流型、球型、止回型



三、--主要零部件





序号零件名称CStoASTMAStoASTMSStoASTM
TypeA105TypeA182F22TypeA182F304(L) TypeA182F316(L)
1阀体A105NA182F22A182F304(L)A182F316(L)
2阀瓣A105NA276304A276304(L)A276316(L)
3阀杆A182F6aA182F304(L)A182F316(L)
4密封座A105NA182F304A182F304(L)A182F316(L)
5密封环F182F304LA182F304(L)A182F316(L)
6阀盖A105NA182F22A182F304(L)A182F316(L)
7垫圈A105NA182F22A182F304(L)A182F316(L)
8阀杆螺母A276F420
9轴承压盖A1942HA1944A1948A1948M
10锁紧螺母A1942HA1944A1948A1948M
11手轮A197
12对夹块A105A182F22A182F304(L)A182F316(L)
13螺栓A193B7A193B16A193B8A1983B8M
14螺母A1942HA1944A1948A1948M
15填料压板A216WCBA351CF8
16活节螺栓A193B7A193B16A193B8A1983B8M
17螺母A1942HA1944A1948A1948M
18圆柱销A276420A182F304
19填料压套A276410 A182F304
20吊耳A105A182F22A182F304(L)A182F316(L)
21提升螺母A1942HA1944A1948A1948M
22填料不锈钢丝+柔性石墨
适用介质水、蒸汽、油品等水、蒸气、油品等硝酸、醋酸等
适用温度-29°C~425°C-29°C~550°C-29°C~200°C





注意:客户需求的其他材质也可采用。密封面材料配对由客户内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢;

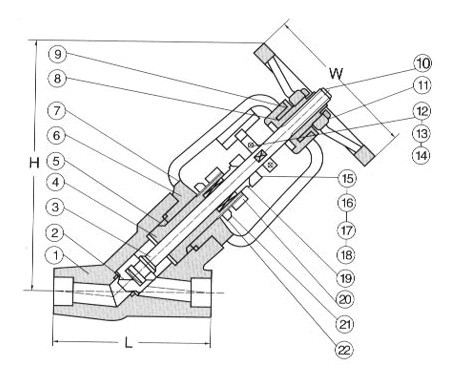

四、--尺寸参数表





NPS1/2″3/4″1″11/4″11/2″2″
L900-150Lb140140140178178216
2500Lb186186186232232279
H(开)333333332408406524
W125125160160180200
重量900Lb-1500Lb11.210.510.121.019.640.4
2500Lb12.311.610.828.026.443.8
