·位置:首页 > 产品展示 > > > 德标波纹管截止阀


德标波纹管截止阀

点击放大
产品特点:
一、WJ41德标波纹管截止阀--概述

适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。广泛应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,性能安全可靠,广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。

二、WJ41--结构特点

1、产
  WJ41德标波纹管截止阀的详细资料:

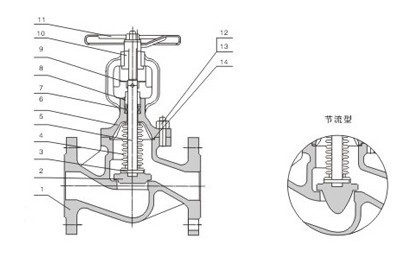

WJ41 德标波纹管截止阀

一、WJ41德标波纹管截止阀--概述



适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。广泛应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,性能安全可靠,广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。



二、WJ41--结构特点



1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全。并符合密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观



三、WJ41--技术规范





驱动方式手动
电动
设计标准DIN3356
结构长度DIN3202
连接法兰DIN2543-2545
试验和检验DIN3230





四、WJ41--性能规范





公称压力(MPa)壳体试验压力(MPa)密封试验压力(MPa)适用温度(℃)
1.62.41.76≤350℃
2.53.752.75
4.06.04.4
6.49.67.04





注:系列阀门连接法兰可根据用户要求设计制造





零件材料
零件名称阀体阀盖阀杆阀瓣密封面填料
WCBWCBWCB13Cr2Cr132Cr13柔性石墨
STL
304CF8CF8304304304柔性石墨
STLPTFE
316CF8MCF8M316316316柔性石墨
STLPTFE
304LCF3CF3316304L304L柔性石墨
STLPTFE
316LCF3MCF3M316316L316L柔性石墨
STLPTFE





五、规格尺寸及重量





型号DWJ41-16
压力等级PN16
口径1520253240506580100125150200250300350
L130150160180200230290310350400480600730850980
H195200220225235250260265370400515550600630680
Do130130130130150150180180200200400450450500500
重量(Kg)44.557912.51823415490160260410610
型号DWJ41-25
压力等级PN25
口径1520253240506580100125150200250300350
L130150160180200230290310350400480600730850980
H195200220225235250260265370400515550600630680
Do130130130130150150180180200200400450450500450
重量(Kg)44.5579.5131924435795168300510680
型号DWJ41-40
压力等级PN40
口径1520253240506580100125150200250300350
L130150160180200230290310350400480600730850980
H195200220225235250260265370400515550600630680
Do130130130130150150180180200200400450450500500
重量(Kg)44.5581013.52025456098171340580780
