衬氟截止阀

一、J41F46衬氟截止阀--概述

J41F46型适用在 -50~150℃ 的各种浓度的氨水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上使用。

二、J41F46--基本结构

1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通

  • 产品型号:J41F46
  • 厂商性质:生产厂家
  • 更新时间:2024-01-06
  • 访  问  量:437
立即咨询

联系电话:18521033303

详细介绍

一、J41F46衬氟截止阀--概述



J41F46型衬氟截止阀适用在 -50~150℃ 的各种浓度的氨水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上使用。



二、J41F46--基本结构

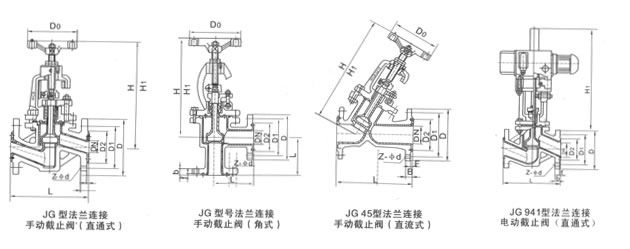

1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用,但塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。



2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。



三、J41F46--设计规范



遵循GB/T 12233,GB/T12235,ANSI B 16.34标准



四、J41F46--主要零部件材料表





序号零件名称灰铸铁铸钢不锈耐酸铸钢超低碳不锈耐酸铸钢
ZCPRPLRL
1阀体/阀盖HT250WCBCF8CF8MCF3CF3M
2球体/阀杆252Cr131Cr18Ni91Cr18Ni12Mo2Ti00Cr18Ni1000Cr17Ni14Mo2
3衬里/阀座PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4填料压盖WCBCF8CF8MCF3CF3M
5填料PTFE(F4)PTFE(F4)PTFE(F4)
6活节螺栓351Cr17Ni21Cr17Ni2
7阀杆螺母ZCuAl10Fe3ZCuAl10Fe3ZCuAl10Fe3
8紧固螺栓351Cr17Ni21Cr18Ni9Ti
9螺母450Cr18Ni90Cr18Ni9
10手柄WCBWCBWCB





五、J41F46--驱动方式



手动、蜗轮转动、气动、电动
