气动刀型闸阀

一、气动刀型闸阀--概述

PZ673H/F/Y :气动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ673H-10C~16C)、不锈钢(PZ673F-10P~16P PZ673Y-10P~16P),具有排渣功能的的闸阀。
PZ673H/F/Y 通过配用电磁阀、接近开关等附件可以完成开、关两位置的

  • 产品型号:PZ673H/F/Y
  • 厂商性质:生产厂家
  • 更新时间:2024-01-06
  • 访  问  量:458
立即咨询

联系电话:18521033303

详细介绍

一、气动刀型闸阀--概述



PZ673H/F/Y 气动刀型闸阀:气动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ673H-10C~16C)、不锈钢(PZ673F-10P~16P PZ673Y-10P~16P),具有排渣功能的的闸阀。

PZ673H/F/Y 通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800,工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门,特别适合于造纸行业在管道上作调节和节流使用。



二、--主要性能规范





公称压力(MPa)壳体试验(MPa)密封试验(MPa)工作温度适用介质
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃
≤425℃
纸浆、污水、煤浆、灰、渣水混和物





三、--主要零部件材质





体、盖闸阀阀杆密封面
不锈钢、碳钢、灰铸铁碳钢、不锈钢不锈钢橡胶、四氟、不锈钢、硬质合金

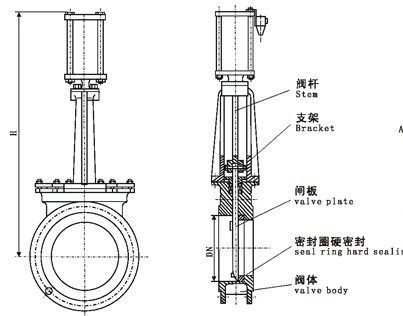

四、--主要外形及连接尺寸(mm)





MPaDNLD1D2Hn-MMPaDNLD1D2Hn-M
0.6 MPa5048901103354-M121.0 MPa50481001253354-M16
65481101303634-M1265481201453634-M16
80511251503954-M1680511351603954-M16
100511451704654-M16100511551804658-M16
125571752005308-M16125571852105308-M16
150572002256308-M16150572102406308-M20
200702552807508-M16200702652957508-M20
2507031033590012-M162507032035090012-M20
30076362395112012-M2030076368400112012-M20
35076412445126012-M2035076428460126016-M20
40089462495145016-M2040089482515145016-M22
45089518550160016-M2045089532565160020-M22
500114568600180016-M20500114585620180020-M22
600114670705230020-M22600114685725230020-M27
700127775810250024-M22700127800840250024-M27
800127880920280024-M27800127898950280024-M30
9001549801020310027-M2790015410051050310028-M30
100016510801120340028-M27100016511151160340028-M30
120019012951340360032-M30120018013251380360032-M36







上海深嵘阀门有限公司订货须知:

由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请

一、PZ673H/F/Y 产品名称与型号PZ673H/F/Y 口径PZ673H/F/Y 是否带附件以便我们的为您正确选型PZ673H/F/Y 的使用压力PZ673H/F/Y 的使用介质的温度。二、若已经由设计单位选定深嵘阀门有限公司公司的型号,请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的深嵘阀门公司专家为您审核把关。感谢您访问我们的【http://www.cnsrfm.com】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
