PZ41H 手动耐磨排渣闸阀:手动(PZ41H)、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为铸钢,公称压力 PN16~PN63,阀体材料为碳钢,具有排渣功能的耐磨闸阀。
1、安装在保温管道上的各类手动阀门,手柄均不得向下。
2、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
3、锻钢闸阀安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于 5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
---|---|---|---|---|
PZ41H-10 | 10 | 1.0 | ≤100 | 灰渣水混合物(灰水比 1:1:5 zui大粒度≤50mm) |
PZ41H-16 | 16 | 1.6 | ||
PZ41H-10C | 10 | 1.0 | ||
PZ41H-16C | 16 | 1.6 | ||
PZ41H-25 | 25 | 2.5 | ||
PZ41H-40 | 40 | 4.0 | ||
PZ41H-63 | 63 | 6.3 |
型号 | 材料 | |||||
---|---|---|---|---|---|---|
阀体、阀盖 | 闸板 | 阀体密封圈 | 阀杆 | 垫片 | 填料 | |
PZ41H-10 | 灰铸铁 | 灰铸铁镶铬不锈钢 | 灰铸铁镶铬不锈钢 | 铬不锈钢 | 橡胶石棉板 | 石棉石墨 |
PZ41H-16 | ||||||
PZ41H-10C | 碳素钢 | 碳素钢堆焊铁基合金 | 碳素钢堆焊铁基合金 | |||
PZ41H-16C | ||||||
PZ41H-25 | ||||||
PZ41H-40 | ||||||
PZ41H-63 |

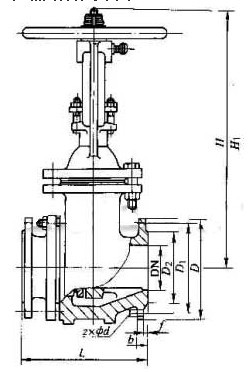

DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
---|---|---|---|---|---|---|---|---|---|---|
50 | 250 | 165 | 125 | 99 | 20 | 4×Φ18 | 3 | 420 | 335 | 57 |
80 | 280 | 200 | 160 | 132 | 20 | 8×Φ18 | 3 | 615 | 510 | 75 |
100 | 300 | 220 | 180 | 156 | 22 | 8×Φ18 | 3 | 805 | 685 | 93 |
150 | 350 | 285 | 240 | 211 | 24 | 8×Φ22 | 3 | 652 | 790 | 155 |
200 | 400 | 340 | 295 | 266 | 24 | 8×Φ22 | 3 | 1085 | 885 | 217 |
250 | 450 | 395 | 350 | 319 | 26 | 12×Φ22 | 3 | 1235 | 1015 | 280 |
300 | 500 | 445 | 400 | 370 | 26 | 12×Φ22 | 4 | 1450 | 1190 | 350 |
350 | 550 | 525 | 460 | 429 | 26 | 16×Φ22 | 4 | 1640 | 1350 | 540 |
400 | 600 | 565 | 515 | 480 | 28 | 16×Φ26 | 4 | 1798 | 1460 | 820 |
450 | 650 | 615 | 565 | 530 | 28 | 20×Φ26 | 4 | 1980 | 1620 | 1120 |
500 | 700 | 670 | 620 | 582 | 30 | 20×Φ28 | 4 | 2190 | 1800 | 1440 |
DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
---|---|---|---|---|---|---|---|---|---|---|
50 | 250 | 165 | 102 | 99 | 20 | 4×Φ18 | 3 | 420 | 335 | 60 |
80 | 280 | 200 | 133 | 132 | 22 | 8×Φ18 | 3 | 615 | 510 | 78 |
100 | 300 | 220 | 180 | 158 | 24 | 8×Φ18 | 3 | 805 | 685 | 96 |
150 | 350 | 285 | 240 | 212 | 28 | 8×Φ22 | 3 | 952 | 790 | 158 |
200 | 400 | 340 | 295 | 268 | 30 | 12×Φ22 | 3 | 1085 | 885 | 222 |
250 | 450 | 405 | 355 | 320 | 32 | 12×Φ26 | 3 | 1235 | 1015 | 289 |
300 | 500 | 460 | 410 | 370 | 34 | 12×Φ26 | 4 | 1450 | 1190 | 365 |
350 | 550 | 520 | 470 | 430 | 38 | 16×Φ26 | 4 | 1640 | 1350 | 558 |
400 | 600 | 580 | 525 | 482 | 40 | 16×Φ30 | 4 | 1798 | 1460 | 850 |
450 | 650 | 640 | 585 | 532 | 44 | 21×Φ30 | 4 | 1980 | 1620 | 1164 |
500 | 700 | 715 | 650 | 585 | 46 | 20×Φ33 | 4 | 2190 | 1800 | 1482 |
DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
---|---|---|---|---|---|---|---|---|---|---|
50 | 250 | 165 | 125 | 102 | 20 | 4×Φ18 | 3 | 420 | 335 | 99 |
80 | 280 | 200 | 160 | 133 | 22 | 8×Φ18 | 3 | 615 | 510 | 118 |
100 | 300 | 235 | 190 | 158 | 24 | 8×Φ22 | 3 | 805 | 685 | 147 |
150 | 350 | 300 | 250 | 212 | 30 | 8×Φ26 | 3 | 952 | 790 | 204 |
200 | 400 | 360 | 310 | 278 | 34 | 12×Φ26 | 3 | 1085 | 885 | 273 |
250 | 450 | 425 | 370 | 335 | 36 | 12×Φ30 | 3 | 1235 | 1015 | 383 |
300 | 500 | 485 | 430 | 390 | 40 | 16×Φ30 | 4 | 1450 | 1190 | 478 |
350 | 550 | 555 | 490 | 450 | 44 | 16×Φ33 | 4 | 1640 | 1350 | 680 |
400 | 600 | 620 | 550 | 505 | 48 | 16×Φ36 | 4 | 1798 | 1460 | 1008 |
450 | 650 | 670 | 600 | 555 | 50 | 20×Φ36 | 4 | 1980 | 1620 | 1344 |
500 | 700 | 730 | 660 | 615 | 52 | 20×Φ36 | 4 | 2190 | 1800 | 1827 |
DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
---|---|---|---|---|---|---|---|---|---|---|
50 | 250 | 165 | 125 | 88 | 20 | 4×Φ18 | 3 | 444 | 340 | 98 |
80 | 310 | 200 | 160 | 121 | 22 | 8×Φ18 | 3 | 636 | 508 | 126 |
100 | 350 | 235 | 190 | 150 | 24 | 8×Φ22 | 3.5 | 930 | 680 | 456 |
150 | 450 | 300 | 250 | 204 | 30 | 8×Φ26 | 3.5 | 984 | 800 | 228 |
200 | 550 | 375 | 320 | 260 | 38 | 12×Φ30 | 3.5 | 1094 | 875 | 298 |
250 | 650 | 450 | 382 | 313 | 42 | 12×Φ33 | 3.5 | 1270 | 1010 | 372 |
300 | 750 | 515 | 450 | 364 | 46 | 16×Φ33 | 3.5 | 1470 | 1180 | 450 |
350 | 850 | 580 | 510 | 422 | 52 | 16×Φ36 | 4 | 1555 | 1245 | 530 |
400 | 950 | 660 | 585 | 474 | 58 | 16×Φ39 | 4 | 1650 | 1280 | 610 |
450 | 4050 | 685 | 610 | 524 | 60 | 20×Φ39 | 4 | 1817 | 1415 | 690 |
500 | 1150 | 755 | 670 | 576 | 62 | 20×Φ42 | 4 | 1990 | 1560 | 772 |
DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
---|---|---|---|---|---|---|---|---|---|---|
50 | 250 | 180 | 135 | 88 | 26 | 4×Φ22 | 3 | 444 | 340 | 142 |
80 | 310 | 215 | 170 | 121 | 30 | 8×Φ22 | 3 | 636 | 508 | 168 |
100 | 350 | 250 | 200 | 150 | 32 | 8×Φ26 | 3.5 | 830 | 680 | 210 |
150 | 450 | 345 | 280 | 204 | 38 | 8×Φ33 | 3.5 | 984 | 800 | 270 |
200 | 550 | 415 | 345 | 260 | 44 | 12×Φ36 | 3.5 | 1094 | 875 | 367 |
250 | 650 | 470 | 400 | 212 | 48 | 12×Φ36 | 3.5 | 1270 | 1010 | 450 |
300 | 750 | 530 | 460 | 364 | 54 | 16×Φ36 | 3.5 | 1470 | 1180 | 548 |
350 | 850 | 600 | 525 | 422 | 60 | 16×Φ39 | 4 | 1555 | - | 532 |
400 | 950 | 670 | 585 | 474 | 66 | 16×Φ42 | 4 | 1650 | 1280 | 615 |
450 | 1050 | 715 | 630 | 524 | 70 | 20×Φ42 | 4 | 1817 | 1415 | 695 |
500 | 1150 | 800 | 705 | 476 | 76 | 20×Φ48 | 4 | 1990 | 1560 | 778 |
