·位置:首页 > 产品展示 > > > 电动钢制楔式闸阀


电动钢制楔式闸阀

点击放大
产品特点:
一、电动钢制楔式闸阀--概述

Z940H/Z940Y/Z940W 型 :电动、法兰连接、明杆楔式弹性闸板,阀座密封面材料为堆焊铁基合金(Z940H-100/160)、堆焊硬质合金(Z940Y-100/160、Z940Y-100I)、不锈钢(Z940W-100P、Z940W-100R),公称压力 PN100、PN160,阀体材料为碳素钢(Z940H-100/160、Z940Y-1
  Z940H/Z940Y/Z940W电动钢制楔式闸阀的详细资料:

一、电动钢制楔式闸阀--概述



Z940H/Z940Y/Z940W 型 电动钢制楔式闸阀:电动、法兰连接、明杆楔式弹性闸板,阀座密封面材料为堆焊铁基合金(Z940H-100/160)、堆焊硬质合金(Z940Y-100/160、Z940Y-100I)、不锈钢(Z940W-100P、Z940W-100R),公称压力 PN100、PN160,阀体材料为碳素钢(Z940H-100/160、Z940Y-100/160)、铬钼不锈钢(Z940Y-100I)、铬镍不锈钢(Z940W-100P)和铬镍钼不锈钢(Z940W-100R)的闸阀。



二、--主要性能参数





Z940H、Z940Y、Z940W型 主要性能参数
型号PN工作压力
(MPa)
适用温度
(℃)
适用介质材料
阀体、闸板、阀盖闸杆密封面填料
Z940H-10010010.0≤425水、蒸汽、油品碳素钢铬不锈钢堆焊铁基合金石棉石墨
或柔性石墨
Z940H-16016016.0
Z940Y-10010010.0堆焊硬质合金
Z940Y-16016016.0
Z940Y-100I10010.0≤550蒸汽、油品铬钼合金钢铬钼合金钢堆焊硬质合金柔性石墨
Z940W-100P10010.0≤200醋酸类介质铬镍不锈钢铬镍不锈钢本体材料聚四氟乙烯
Z940W-100R10010.0铬镍钼不锈钢铬镍钼不锈钢本体材料

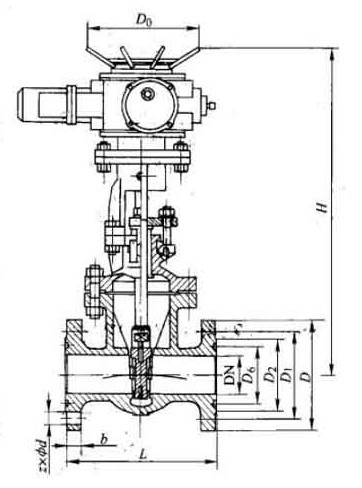

三、--主要外形及结构尺寸





Z940H、Z940Y、Z940W型PN100 主要外形及结构尺寸(mm)
DNLDD1D2D6bz×ΦdH重量/kg
5025019514511285284×Φ25650100
65280220170138110328×Φ25680120
80310230180148115348×Φ25755210
100350265210172145388×Φ30830300
12540031025021075428×Φ34965440
1504503502902502054612×Φ341020500
2005504303603122605412×Φ411240570
2506505004303823136012×Φ411400900
3007505855004423647016×Φ4819201020
3508506555604984207616×Φ5420101250
4009507156205584808016×Φ5421001390





Z940H、Z940Y、Z940W型PN160 主要外形及结构尺寸(mm)

DNLDD1D2D6bz×ΦdH重量/kg
5030021516513295368×Φ25650170
65345245190152110448×Φ30680230
80390260205168130468×Φ30755250
100450300240200160488×Φ34830390
125525355285238490608×Φ41970450
1506003903182702056612×Φ48168680
2007504804003452757812×Φ4814921073



上海深嵘阀门有限公司订货须知:

由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请

一、Z940H/Z940Y/Z940W 产品名称与型号Z940H/Z940Y/Z940W 口径Z940H/Z940Y/Z940W 是否带附件以便我们的为您正确选型Z940H/Z940Y/Z940W 的使用压力Z940H/Z940Y/Z940W 的使用介质的温度。二、若已经由设计单位选定深嵘阀门有限公司公司的型号,请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的深嵘阀门公司专家为您审核把关。感谢您访问我们的【http://www.cnsrfm.com】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
