气动快速抽气止回阀

点击放大
产品特点:
一、CKH643H气动快速抽气止回阀--用途

CKH643H安装于从汽轮机中低压导汽管引出的抽气水平管路中,主要为防止抽气管路中的蒸汽或事故情况下倒灌,引起汽轮机超速。

二、CKH643H--特点

1、阀板采用大斜角,缩短开启关闭行程,气体助关实现快速启闭,三维偏心密封结构,开启密封即分离,关闭接触即密封,启闭轻便灵活。(≤DN250采用截止式)
2
  CKH643H气动快速抽气止回阀的详细资料:

一、CKH643H气动快速抽气止回阀--用途



CKH643H动快速抽气止回阀安装于从汽轮机中低压导汽管引出的抽气水平管路中,主要为防止抽气管路中的蒸汽或事故情况下倒灌,引起汽轮机超速。



二、CKH643H气动快速抽气止回阀--特点



1、阀板采用大斜角,缩短开启关闭行程,气体助关实现快速启闭,三维偏心密封结构,开启密封即分离,关闭接触即密封,启闭轻便灵活。(≤DN250采用截止式)

2、阀板受助关推力,达到截止、止回的目的。

3、快速关闭时间可达0.5~1秒,紧急切断安全可靠。



三、CKH643H气动快速抽气止回阀--技术要求



1.气源接口:RC1/2

2.气缸操作压力:0.3-0.6MPa

3.紧急切断时间;0.5-1秒

4.连接法兰:JB/T79-94

5.结构长度:GB 12221-89

6.电源电压:AC220-DC24V(订货时注明)



四、气动快速抽气止回阀--主要技术参数





公称通径(mm)

100~1600

公称压力(MPa)

0.6

1.0

1.6

2.5

4.0

试验压力

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验

0.66

1.1

1.76

2.75

4.4

气压密封试验

0.6

适用介质

水、蒸汽、煤气

适用温度(℃)

软密封:≤80℃;C碳素钢-29-425℃;   I合金钢-29-530℃;P 铬镍钛钢与R铬镍钼钛钢-196-600℃





五、--主要零件材料(附图1)





1

阀体

WCB

12

端盖

WCB

2

阀瓣

25/1Cr18NiTi

13

阀轴

1Cr18NiTi

3

阀杆

2Cr13/1Cr18NiTi

14

手动试验操作阀

1Cr18NiTi

4

导向套

2Cr13/1Cr18NiTi

15

进气接管

铜管

5

填料

柔性石墨

16

2位5通电磁阀

组合件

6

填料压盖

25

17

关阀气管

铜管

7

支架

WCB

18

开阀气管

铜管

8

指示盘

25

19

快速排气阀

组合件

9

阀杆

2Cr13/1Cr18NiTi

20

快速排气阀

组合件

10

助关气缸

组合件

21

信号反馈装置

组合件

11

气源处理三联件

标准件

22

信号反馈装置

组合件





(附图2)





23

阀体

WCB

33

助关气缸

组合件

24

阀瓣

25/1Cr18NiTi

34

关阀气管

铜管

25

螺栓+螺母

标准件

35

开阀气管

铜管

26

阀杆

2Cr13/1Cr18NiTi

36

快速排气阀

组合件

27

填料

柔性石墨

37

快速排气阀

组合件

28

填料压盖

25

38

信号反馈装置

组合件

29

支架

WCB

39

信号反馈装置

组合件

30

指示盘

25

40

2位5通电磁阀

组合件

31

气缸连接杆

2Cr13/1Cr18NiTi

41

进气接管

铜管

32

气源处理三联件

标准件

42

手动试验操作阀

1Cr18NiTi

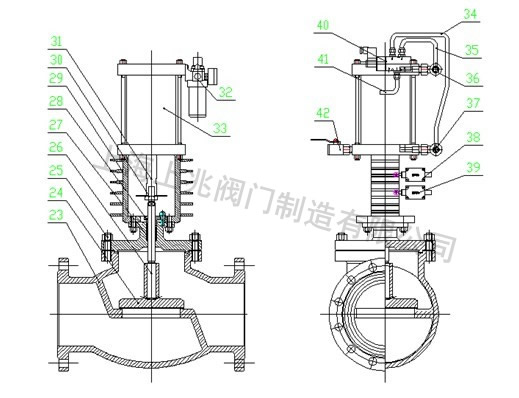

附图1:

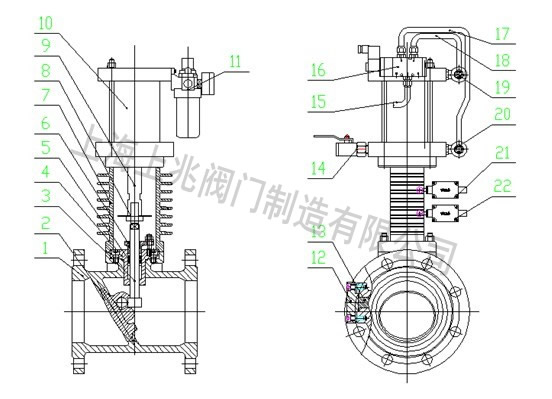

附图2:



七、阀门使用性能要求



1.该气动抽气止回阀采用独立的逆止阀和辅助气动关闭装置相结合的结构型式(气源用户自备),当汽轮机开始工作时,控制系统装置中的气源通过电磁换向阀进入助关气缸的下腔,推动助关气缸活塞向上移动,压缩弹簧并使弹簧蓄能,阀板在管路介质的推动下开启。当系统故障时,管路介质压力降底,阀板在自身重力的作用下关闭,此时控制系统供气电磁换向阀接受信号气源换向,使气体进入助关气缸的上腔,与弹簧一起推动气缸活塞向下移动,帮助阀板以zui快的速度关闭,阀门在阀板关闭后从辅助动力装置获得一定锁闭阀板力,以防管路系统蒸汽和冷嶷水倒流,保护汽轮机等主要设备。

2.阀门执行机构采用气开式,一旦电磁换向阀接受信号气源换向,执行机构弹簧和电磁换向阀气源能使阀门迅速关闭,关闭时间0.5~1秒。

3.辅助动力装置的安装不影响阀门的可靠性,一旦辅助动力装置故障,阀门仍可利用阀碟和阀板自重和反向汽流作用下自行关闭。

4.阀门设置开启和关闭位置开关,并能远传到运行集控室便于运行人员及时了解阀门所处状态,还设置就地机械阀位指示。

5.阀门执行机构在断电、断气、断信号时处于关闭状态。

6.控制箱设就地和远程控制,当选择就地控制时,操作开阀与关阀按扭可控制阀门开闭,或在接收到故障信号时蜂鸣报警响阀门关闭,在系统故障恢复正常后需手动操作阀门开闭。当选择远程控制时如需开闭阀门当控制箱接收到开闭信号或故障信号后阀门自动开闭,无需人工操作。

7. 供货范围:每个阀门带执行机构、手动试验球阀、气源处理三联件(带压力表式)、电磁阀、快排阀、限位开关、就地操作控制箱。



八、安装和保养:



1.在安装前要清洗阀门内脏的污垢与灰尘,以确保使用效果。

2.本阀安装方向依介质流向与阀体箭头*,法兰尺寸JB/T79-94标准。

3.管道进行强度试验时,应将阀门打开。

4.本厂产品出厂前经严格试验合格,请勿随意拧动产品各部位的部件。

5.阀门如长时间库存时,应注意保存在干燥的仓库内,并定期做好防锈工作。
