水封闸阀水封闸阀-上海深嵘阀门有限公司

【产品用途】

水封闸阀适用于公称压力≤10.0MPa，工作温度≤425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

【产品特点】

1、本产品的阀盖填料室具有水密封结构，当接口通入压力O.6～1 MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封。
2、DSZ44型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
3、产品结构简单、紧凑合理、检修方便、使用寿命长。
4、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
5、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。

【执行标准】

设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220

【产品型号】

材质	型号
材质	手动	电动
WCB	DSZ64Y-16C,DSZ64Y-25,DSZ64Y-40,DSZ64Y-64,DSZ64Y-100	DSZ964Y-16C,DSZ964Y-25,DSZ964Y-40,DSZ964Y-64,DSZ964Y-100
WC9	DSZ64Y-16I,DSZ64Y-25I,DSZ64Y-40I,DSZ64Y-64I,DSZ64Y-100I	DSZ964Y-16I,DSZ964Y-25I,DSZ964Y-40I,DSZ964Y-64I,DSZ964Y-100I

【产品性能规范】

公称压力（MPa）
壳体强度试验	1.0	1.6	2.5	4.0	6.4	10.0
密封试验	1.5	2.4	3.8	6.0	9.6	15.0
上密封试验	1.1	1.8	2.8	4.4	7.0	11.0
气密封试验	1.1	1.8	2.8	4.4	7.0	11.0
适用范围
产品类型	适用温度（℃）			适用介质
碳钢型	≤425			水、蒸汽、油品、非腐蚀性气体
合金型	≤540			水、蒸汽、油品、非腐蚀性气体

【产品主要连接尺寸】

水封闸阀主要连接尺寸
公称通径 DN	L	H	DO	PNl.6MPa		PN2.5MPa
公称通径 DN	L	H	DO	D	D1	D	D1
50	250	334	250	58	50	64	4g
65	270	439	250	75	65	82	67
80	280	495	300	91	79	95	77
100	300	575	350	11O	97	117	101
125	325	587	350	136	121	144	126
150	350	607	350	163	146	172	158
200	400	740	400	223	202	223	202
250	450	863	400	278	254	278	254
300	500	990	400	330	305	330	305
350	550	1137	500	382	352	382	352
400	600	1523	500	432	399	432	39g
450	650	1618	600	485	451	485	451
500	700	1657	600	535	501	535	499
600	800	1746	700	636	601	636	599

公称通径 DN	L	D	PN4.O/MPa			PN6.4/MPa			PNlO.0/MPa
公称通径 DN	L	D	D1	H	D0	D1	H	DO	D1	H	D0
50	250	64	49	345	300	50	350	300	49	350	300
65	270	83	67	441	300	66	447	300	64	447	300
80	280	96	79	495	350	77	499	350	75	499	350
100	300	117	101	575	350	99	582	400	87	582	400
125	325	144	126	587	400	129	590	400	125	590	400
150	350	172	152	607	400	150	611	450	145	611	450
200	400	223	200	740	450	198	745	550	190	747	550
250	450	278	252	863	550	246	867	650	236	869	650
300	500	330	302	1008	650	294	1008	750	282	1013	750
350	550	382	350	1142	750	342	1148	800	334	1148	850
400	650	432	397	1527	850	387	1531	900	377	1533	950

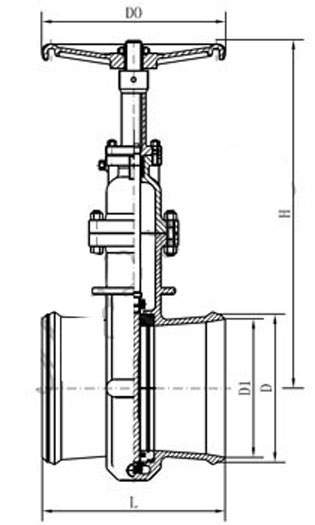

【结构图片】
