【产品用途】
Y11H内螺纹直接作用式薄膜蒸汽减压阀属于直接作用式减压阀，是我公司吸收*技术设计制造而成的，主要由膜片、阀座、阀瓣、弹簧等零件组成，利用膜片感应出口压力变化，直接驱动阀瓣，从而改变减压阀节流零件的过流面积大小，实现减压稳压功 能。主要用于城市建筑、工厂等的蒸汽管路系统中。
【执行标准】
设计规范：GB/T 12244
法兰连接：JB/T 79
试验与检验：GB/T 12245
产品标识：GB/T 12220
【产品型号】
Y11H-16C(25)
Y11H-16P(25P)
【流量系数】
| DN | 15 | 20 | 25 |
| Cv | 1 | 2.5 | 4 |
【性能参数】
| 公称压力 | 1.6 | 2.5 |
| 壳体试验压力(MPa)* | 2.4 | 3.75 |
| 密封试验压力(MPa) | 1.6 | 2.5 |
| zui高进口压力(MPa) | 1.6 | 2.0 |
| 出口压力范围(MPa) | 0.1~1.0 | 0.1~1.6 |
| zui小阀前阀后压差(MPa) | 0.15 | 0.15 |
| 压力特性偏差 | 符合GB/T12245-2005标准 | |
| 流量特性偏差 | 符合GB/T12245-2005标准 | |
| 泄漏率 | 符合GB/T12245-2005标准 | |
| 工作温度 | ≤230°C | |
注：壳体试验不包含膜片和阀盖
【主要零件材料】
| 零件名称 | 材质 |
| 阀体、阀盖、底盖 | WCB/CF8 |
| 阀座 | 2Cr13/304SS |
| 阀瓣 | 2Cr13/304SS |
| 阀杆 | 2Cr13 |
| 膜片 | 304SS |
| 弹簧 | 60Si2Mn |
【主要外形连接尺寸】
| 公称通径DN | G | L | H1 | H2 |
| 15 | 1/2" | 160 | 92 | 216 |
| 20 | 3/4" | 160 | 92 | 216 |
| 25 | 1" | 185 | 116 | 228 |

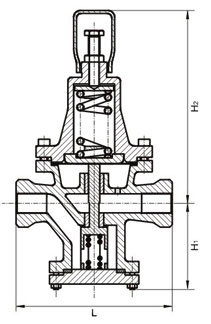

【结构图片】
