不锈钢立式多级管道泵

产品概述：
QDLF系列轻型不锈钢立式多级管道泵（以下简称泵）是吸取了*技术而设计制造的非自吸立式多级管道泵，采用标准立式电机和快装式机械密封，更换非常方便。
泵的过流部分均采用不锈钢（304\316）材料制成，可适用于轻度腐蚀性介质。该产品可替代国外CR、CRN等同类产品。产品投放市场后，以其高效节能、质量可靠、使用范围广等特点，深受广大用户的喜爱。

产品型号：QDLF
厂商性质：生产厂家
更新时间：2024-01-03
访问量：966

立即咨询

联系电话：18521033303

详细介绍

一、产品概述：
QDLF系列轻型不锈钢立式多级管道泵（以下简称泵）是吸取了*技术而设计制造的非自吸立式多级管道泵，采用标准立式电机和快装式机械密封，更换非常方便。
泵的过流部分均采用不锈钢（304\316）材料制成，可适用于轻度腐蚀性介质。该产品可替代国外CR、CRN等同类产品。产品投放市场后，以其高效节能、质量可靠、使用范围广等特点，深受广大用户的喜爱。

二、产品特征：
1、采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。
3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、节能*，检修方便。
5、泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。
6、采用标准电机，用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

三、产品用途：
供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
灌溉：农田灌溉、喷灌、滴灌。

四、输送介质：
1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
3、泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。

五、技术参数：
流量：4.2-504m3/h；
扬程：24-240m；
功率：1.5-450kw；
转速：1480r/min；
口径：φ40-φ250；
温度范围：0-+90℃；
工作压力：≤2.4Mpa。

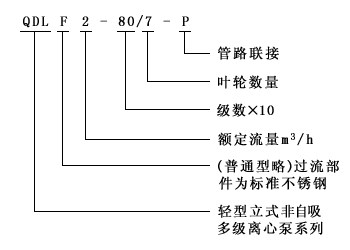

六、型号意义：

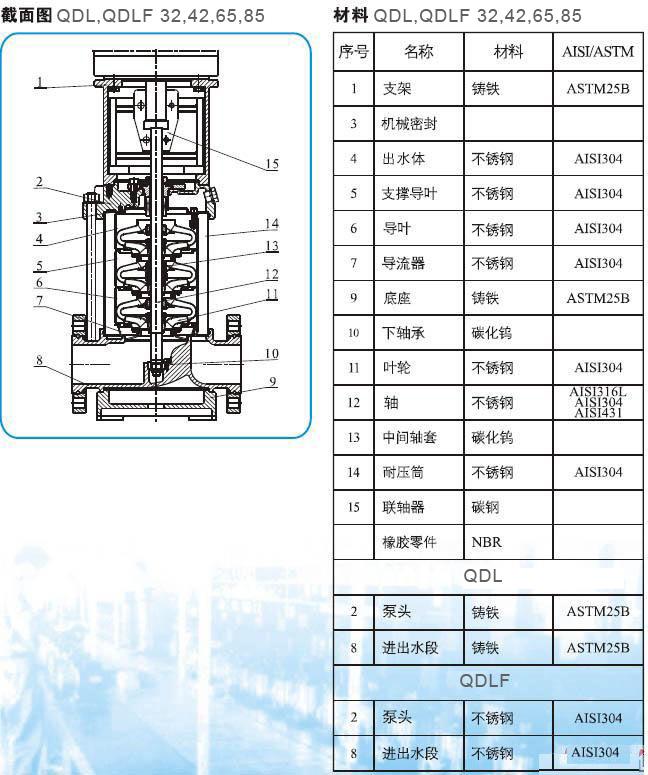

QDLF系列轻型不锈钢立式多级离心泵(结构图)

【QDLF系列轻型不锈钢立式多级离心泵】性能参数：

型号	配用电机	Q （m³/h）	1	1.2	1.6	2	2.4	2.8	3.2	3.5	B1	B2	B1+B2	D1	D2	重量（kg）
QDLF2-20	0.37	H （m）	18	17	16	15	13	12	10	8	245	215	460	145	118	19
QDLF2-30	0.37		27	26	24	22	20	18	15	12	263	215	478	145	118	19
QDLF2-40	0.55		36	35	33	30	26	24	20	16	281	215	496	145	118	20
QDLF2-50	0.55		45	43	40	37	33	30	24	20	299	215	514	145	118	20
QDLF2-60	0.75		53	52	50	45	40	36	30	24	322	257	579	175	134	25
QDLF2-70	0.75		63	61	57	52	47	41	35	28	340	257	597	175	134	25
QDLF2-90	1.1		80	78	73	67	61	54	45	37	376	257	633	175	134	30
QDLF2-110	1.1		98	95	89	82	73	64	54	44	412	257	669	175	134	30
QDLF2-130	1.5		116	114	106	98	89	78	65	52	465	265	730	195	140	35
QDLF2-150	1.5		134	130	123	112	100	90	73	60	501	265	766	195	140	35
QDLF2-180	2.2		161	157	148	136	121	108	91	76	555	290	845	195	140	40
QDLF2-220	2.2		197	192	180	165	148	130	110	90	627	290	917	195	140	45
QDLF2-260	3		232	228	214	198	179	158	130	110	702	325	1027	215	160	50

型号	配用电机（KW）	Q （m³/h）	1.5	2	3	4	5	6	7	8	B1	B2	B1+B2	D1	D2	重量（kg）
QDLF4-20	0.37	H （m）	19	18	17	15	13	10	8	6	263	215	478	145	118	19
QDLF4-30	0.55		28	27	26	24	20	18	13	10	290	215	505	145	118	20
QDLF4-40	0.75		38	36	34	32	27	24	19	13	321	257	578	175	134	20
QDLF4-50	1.1		47	45	43	40	34	31	23	17	348	257	605	175	134	25
QDLF4-60	1.1		56	54	52	48	41	37	28	20	375	257	632	175	134	25
QDLF4-70	1.5		66	63	61	56	48	43	33	24	419	265	648	195	140	30
QDLF4-80	1.5		74	72	70	64	55	50	38	27	446	265	711	195	140	30
QDLF4-100	2.2		96	90	87	81	71	62	48	34	500	290	790	195	140	30
QDLF4-120	2.2		114	108	104	95	85	75	58	41	554	290	844	195	140	35
QDLF4-140	3		136	126	122	112	101	89	68	48	611	325	936	215	160	35
QDLF4-160	3		152	144	140	129	115	101	78	55	665	325	990	215	160	40
QDLF4-190	4		183	171	168	153	137	122	93	67	746	340	1086	240	178	45
QDLF4-220	4		211	200	192	178	160	138	108	79	827	340	1167	240	178	50

型号	配用电机（KW）	Q （m³/h）	5	6	7	8	9	10	11	12	B1	B2	B1+B2	D1	D2	重量（kg）
QDLF8-20	0.75	H （m）	21	20	19	18	17	16	15	14	371	257	628	175	134	25
QDLF8-30	1.1		31	30	29	27	26	24	23	20	401	257	658	175	134	30
QDLF8-40	1.5		41	40	39	36	35	32	30	27	436	265	701	195	140	30
QDLF8-50	2.2		52	50	48	45	44	41	37	34	466	290	756	195	140	40
QDLF8-60	2.2		62	60	58	54	53	49	45	41	496	290	786	195	140	40
QDLF8-80	3		83	80	78	73	70	65	60	54	561	325	886	215	160	45
QDLF8-100	4		104	100	97	92	88	80	75	68	621	340	961	240	178	55
QDLF8-120	4		125	120	116	111	105	97	90	81	681	340	1021	240	178	55
QDLF8-140	5.5		146	140	136	130	123	113	105	95	776	403	1179	275	206	80
QDLF8-160	5.5		166	160	155	148	140	130	120	108	836	403	1239	275	206	80
QDLF8-180	7.5		187	180	175	167	158	146	135	122	896	403	1299	275	206	90
QDLF8-200	7.5		208	200	194	186	175	162	150	135	956	403	1359	275	206	90

型号	配用电机（KW）	Q （m³/h）	8	10	12	14	16	18	20	22	B1	B2	B1+B2	D1	D2	重量（kg）
QDLF16-20	2.2	H （m）	28	27	26	25	22	21	19	17	406	290	696	195	140	40
QDLF16-30	3		42	41	39	37	34	32	29	26	456	325	781	215	160	50
QDLF16-40	4		56	54	52	50	46	44	38	34	501	340	841	240	178	55
QDLF16-50	5.5		69	68	65	62	58	54	48	43	581	403	984	275	206	70
QDLF16-60	5.5		83	81	78	75	70	64	58	52	626	403	1029	275	206	75
QDLF16-70	7.5		97	95	92	87	82	75	68	61	671	403	1074	275	206	80
QDLF16-80	7.5		111	108	105	100	94	86	77	70	716	403	1119	275	206	80
QDLF16-100	11		139	136	131	125	118	108	97	87	836	505	1341	330	255	140
QDLF16-120	11		167	163	157	150	141	129	116	105	926	505	1431	330	255	145
QDLF16-140	15		194	190	184	175	166	151	136	122	1016	505	1521	330	255	160
QDLF16-160	15		222	217	210	200	189	173	155	140	1106	505	1611

【QDLF系列轻型不锈钢立式多级离心泵】产品简介：

QDLF立式不锈钢多级离心泵是根据本公司ISG型立式离心泵及DL型立式多级离心泵的优点而设计的。在结构上采用了立式、分段形式，泵的吸入口与排出口设计在下方成一字形，并采用了*水力模型。泵的轴向力采用水力平衡方法解决，残余轴向力由一个球轴承承受，因而运转平稳、低噪音、占地面积小、装修方便。立式不锈钢多级离心泵外筒体用不锈钢制造，外型美观，特别适合于高层建筑多台泵并联使用，以减少单泵机组配带功率，简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

【QDLF系列轻型不锈钢立式多级离心泵】型号意义：

【QDLF系列轻型不锈钢立式多级离心泵】产品特点：

1、采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。
3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、节能*，检修方便。
5、泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。
6、采用标准电机，用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

【QDLF系列轻型不锈钢立式多级离心泵】使用条件：

1、介质温度：-15℃~+120℃。
2、 zui大环境温度：+40℃。
3、 zui大环境压力：10bar。
4、 zui大进口压力受zui大环境压力限制。
5、当输送介质的密度或粘度大于水，需考虑配用较大功率的电机。

【QDLF系列轻型不锈钢立式多级离心泵】输送介质：

1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
3、立式不锈钢多级离心泵泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。

【QDLF系列轻型不锈钢立式多级离心泵】电机选用：

电机为全封闭、风冷式二极标准电机
防护等级：IP55
绝缘等级：F
标准电压(50Hz)：单相 220V，三相 220V/380V

【QDLF系列轻型不锈钢立式多级离心泵】产品用途：

供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
灌溉：农田灌溉、喷灌、滴灌。

【QDLF系列轻型不锈钢立式多级离心泵】的安装：

1、轻型离心泵应于地面呈垂直安装，。安装时要保证有充足冷空气进入电动机冷却风扇。泵底箭头表示通过泵的灌流方向。
2、为使泵可能产生的噪声减至zui小，在泵的二侧及基础与泵体之间安装抗振固定件。对接法兰、衬垫、螺栓、PJE联营器是作为辅件提供的，必须单独订购。倘有必要，须对泵进行清洁、修理或更换时，应在泵的两侧安装隔离阀，以防止系统排水。多级离心泵安装管道要避免空气堵塞，尤其在泵的吸入侧更应注意。管子应该这样安装，即温度变化所引起的任何拉伸都不会影响到泵。如果泵安装在长管子上，在示的前面和后面都应适当地支撑。
3、如多级离心泵有被石子、树叶、小支条等堵塞的危险，那就要采取措施来防止此类事情发生。在吸管部位安装滤网即可。
4、在某些安装情况下，排水管已经呈水平安装，或由泵向下倾斜着，那么泵内的水就会或必然是隔一些时候流掉，泵应受保护不使叶轮空动转。在泵的近旁装上一节装有真空阀的坏管，就可避免这种情况。环管的zui高点至少应与泵的电动机的连接盘齐平。这样排水管就能单独地从泵内排水，反之亦然。
5、排水阀关闭时，是禁止泵运转的，因为这会引起泵内温度/蒸气形成的提高，从而导致泵损坏。如有在排水间关闭时，泵的运转有任何危险的话，用一只旁通或放水管接到出口，这样，应保证有zui小量的液体流过泵。放水管，例如，可与水箱连接。
6、QDL、QDLF轻型离心泵的zui小量。

【QDLF系列轻型不锈钢立式多级离心泵】举例：

典型的高压冲刷系统图的例子。威王泵业推荐这一种如图所示的安装方法，用于那些不能保证有“zui小流量”通过泵的场合。
1、轻型离心泵的液流开关，将对泵提供保护，不使它在液流太小时，泵运转产生高热而损坏。
2、轻型离心泵的滤网，是为了在用以输送轻微污染水的装置中，保护液流开关而装设的。
注：在液流情况稳定以及能保证具有zui小流量的装置中，上述措施是不需妥的。在有水锤危险的装置中，总得在泵的出口边装上一只止回阀。切勿使用快速关闭阀，像快速关闭喷枪之类，因为这种喷枪能导致水锤。影响电动机与泵轴联接，严重时会使泵轴断裂。

【QDLF系列轻型不锈钢立式多级离心泵】电气连接：

1、轻型离心泵在打开接线盒盖以及除掉卸任何泵的零部件之前，一定要将电源关闭。电气连接必须要由合格的电工按照当地法规进行。电动机接线盒必须与电源开关正确连接导线。操作电压和频率在铭牌上标出。注意所使用的电源要适合电动机。三相电动机必须连接到一只有保护功能的起动器上。
2、轻型离心泵的接线盒可以依次转到90°停直在四个位置上。需要时，可用螺丝刀去掉联轴器护板，但不要去掉联轴器。旋出电动机固定在泵上的螺栓。转动电机到所需的位置。再放上螺栓旋紧。重新装上联轴器护板，使它在泵头的凹口内呈垂直对中。电气连接应按照接线盒盖内的线路图来进行。
注：在轻型离心泵未充满液体前，不要起动泵。

【QDLF系列轻型不锈钢立式多级离心泵】启动说明：

一、液体水位高于泵进口的闭式系统或开式系统：
a、关闭排水隔离阀并旋松泵头上的排气螺钉。
b、请注意排气口的方向，并要保证流出的水不会对人引起伤害或对电动机或其它部件引起损坏。在热水装置中，要特别注意由灼热水引发的烫伤危险。
c、缓慢地打开吸水管上隔离阀，直到一股平稳的液流流出排气阀为止。
d、轻型离心泵启动时把排气螺钉旋紧，把隔离阀*打开。

二、液体水位低于泵进口开式系统：
a、吸水管和泵必须先灌满液体及排气，然后再起动泵。
b、QDL2、4（QDLF2、4、8、16）
c、关闭排水隔离阀。将旁通阀对着止档旋出少量见图七。
d、取下灌注塞，从灌注口灌入液体，直至吸入管和泵*充满液体为止，将旁通阀重新旋紧。
e、轻型离心泵启动时放回灌注塞，将它牢固地旋紧。

三、轻型离心泵启动时检查转动方向：
a、在轻型离心泵未被灌满液体之前，不要起动泵来检查转动方向。
b、在检查电动机运转方向时，不应拆卸联轴器检查。因为当联轴器即经拿掉时，需要调整轴的位置。正确的转动方向是由泵头上或在电动机风扇盖上的箭头来表明。从风扇看过去，轻型离心泵应按逆时针方向转动。

四、轻型不锈钢多级离心泵的起动：
a、在起动轻型离心泵前，要*打开泵吸入侧隔离阀，而让排出侧隔离阀几乎关闭着。
b、轻型离心泵起动时，通过旋松泵头上的排气螺钉让泵排气，直至有一股平稳液流从排气孔流出为止，再将排气螺钉旋紧。
注意：排气孔的方向，并要保证流出的液体不会对人引起伤害或者对电动机或其它部件引起损坏。在热水装置中，要特别注意由灼热水引起的烫伤危险。当管道系统己灌满液体时，缓慢地打开隔离阀，直到*打开为止。当泵抽送含有空气的液体时，定期使泵排气。为了使泵排气，操作时要把泵头上的排气螺钉松开。

【QDLF系列轻型不锈钢立式多级离心泵】维护、起动停转频率：

轻型离心泵的维护：
1、在多级离心泵开始工作之前，要查明没有给泵供电，并且泵不可能突然起动。
2、轻型离心泵的轴承和轴密封是不需维修的。如泵长期不用要排净时，可拿掉其中联轴器护板的一块，在泵头与联轴器间的轴上注入几滴硅油。这样就可以使轴密封表面不致粘结。
3、当装上联轴器护板时，注意它们在泵头的凹口里是要垂直对中的。

轻型离心泵的电动机轴承：
5、对那些不装有润滑嘴的电动机是不需要维护的。装有润滑嘴的电动机要用高温锂基滑脂来润滑。
6、如泵长期暂停使用的，建议一经搁置不用，就对泵与电动机进行清洁及润滑处理。
7、霜冻期间泵搁置不用，就应把水排出防止损坏及开裂。旋松泵头上的排气螺钉，拿掉底座上的排水塞，就能使泵排水，水放尽后，卸下的部件应复装到位或妥善保管。

轻型离心泵的起动与停转频率：
多级离心泵功率小于4KW的电动机，其起动次数不得超过每小时100次。其它电动机起动次数不得超过每小时20次。
