直联水环真空泵

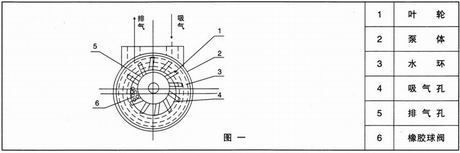

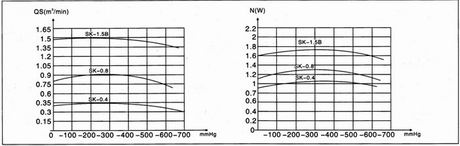

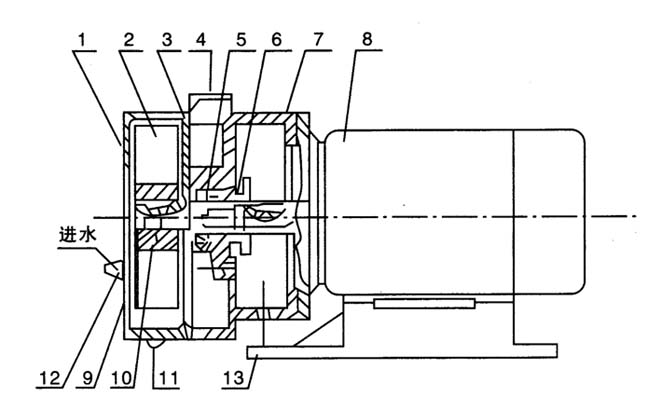

一、SK型直联水环真空泵的用途及使用范围： 　　SK型直联水环真空泵SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B型水环泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空。吸入气体中允许含有少量液体。  　　SK型广泛用于机械、石油、化工、制药、食品、陶瓷印染、冶金等行业，还特别适合作大型水泵引水用。 由于在工作过程中，气体的压缩是等温的，在抽吸具有腐蚀性、易燃、易爆的气体时，不易发生危险，所以其应用更加广泛。 二、SK型的工作原理：   　　SK型为悬臂式结构，如图一所示、叶轮（1）偏心的装在泵体（2）内，因此当叶轮旋转时，水受离心力的作用，在泵壁上形成一旋转水环（3），水环上部与轮毂相切，沿箭头方向旋转，在前半转的过程中，水环内表面逐渐与轮离，因此在叶轮片间形成空间并逐渐扩大，这样就从吸气口吸入气体，在后半转的过程中，水环内表面逐渐与轮毂靠近，叶片间的空间体积逐渐减小，叶片间的气体被压缩而排出。  　　如此，叶轮每旋转一周，叶片间的空间积就改变一次，每个叶片间的水便活塞一样往复一次，SK型就连续不断的抽吸气体。 由于在工作中，水会发热，同时一部分水和气体一块排起，所以泵在工作中，必须不断的供给冷水，以冷却和补充泵内消耗的水。 当泵排出的气体是废气时，在排气端可接一水箱，废气和带出的一部分水排入水箱后，气体再由水箱的排气管排出，而水就落入水箱的底部经回水管再回到泵内使用。如果水循环时间长了水便发热，这时再从水箱供水处供给一定能量的冷水。 三、SK型的主要技术数据：   型号 zui大气量 M3/MIN   真空度450MMHG 时气量M3/MIN 极限真空 MMHG 转速 R.P.M 电机功率 KW 水耗量 L/MIN SK-0.15 0.15 0.10 700 2860 0.75 1-3 SK-0.4 0.4 0.36 700 2860 1.5 1-3 SK-0.8 0.8 0.75 700 2860 2.2 3-5 SK-1.0 1.0 1.0 700 2860 2.2 3-5 SK-1.5B 1.5 1.35 700 2860 3.0 5-10 注：SK型表中列数据在下列条件下得出： 　　1、大气压力0.1013Mpa(760mmHg) 　　2、进水温度15℃ 　　3、吸入空气温度20℃ 　　4、空气相对湿度70% 　　5、性能允许偏差±10% 四、SK型的性能曲线：     五、SK型的结构说明：      泵的结构如图二所示：主要是由泵盖、叶轮、泵体组成，泵体上部有进排气口法兰，轴偏心装在泵体内，叶轮用平键固定于轴上，叶轮与泵盖及圆盘间的间隙，用泵体和圆盘之间间的垫子来调整，此间隙决定气体在泵内由进气口至排气口流动中损失的大小。 填料装在泵体内，密封水经泵体上的针孔流入填料中，叶轮形成水环所需的补充水经由泵体上的弯头供给，它可与自来水或汽水分离器联在一起，供给循环水。 在圆盘上排气孔下面有几行圆孔，用橡皮球阀关闭，这些孔的作用是当叶片间气体压力达到排气力时，在排气口之前就将气体自动放出，因此减少因气体压力过大而消耗功率。 六、SK型的汽水分离器及安装说明：     （1）用胶管或塑料管将水咀（见图二中12）与自来水连接进行供水，并在此供水管路上安装水阀调节水量。（供水量的大小对其性能有直接的影响） （2）真空泵用来作水泵引水用时，应将吸气口联接在水泵的排水口与管路阀门之间。 （3）从电机端看泵为逆时针旋转。（左边为吸气口，右边为排气）。SK-1.5B为顺时针旋转。 （4）真空泵吸气管道不可有漏气现象，其地基尺寸以安装图或以实物测量进行安装。 （5）若安装汽水分离器，可参看图四。 七、SK型的使用维护说明： 1、真空泵启动前，须检查电机旋转方向是否与泵的旋转方向相符。启动真空泵后，再调节进水量的大小，然后检查填料压紧是否适当 （填料正常压紧是能够使泵中的水成滴的向外漏出），SK-1.5B应先加水再启动真空泵，再调节进水量的大小，轴承运转润滑是否正常。 2、真空泵启动以后，须观察是否有振动，细听泵内是否有杂声，并测定填料函和轴承温度（正常轴承温度不得比环境温度高出35℃，工作温度不得高于70℃）若温度超高，应立即停车检查原因。 3、真空泵作为水泵真空引水用时，其运转期间将水泵内的空气全部吸出，直到水泵内吸出水来以后，即开动水泵，待水泵正常工作后将真空泵停车，并将吸气管路的阀门关闭。 4、真空泵停车顺序 （1）关闭进气管路上闸阀 （2）关闭供水管路上闸阀，停水后不宜立即停泵，应使泵继续运转1-2分钟排出部分工作液。机械密封应先停泵再停水。 （3）关闭电动机。 （4）如果停车时间超过一天，须将泵盖底部的螺塞打开，将泵体内水放净。 5、泵在下列条件下使用时，应加附属设备。 （1）被告抽除空气或气体中含有灰尘，必须在进气管上安装过滤器。 （2）被抽气体中含有大量蒸气时，必须在进气管上安装冷凝器。 （3）抽除带有腐蚀性气体时，在进入泵前必须进行中和。 （4）被抽气体的温度超过35℃时，在进入泵前必须经过冷凝装置，以保证温度不超过35℃。 （5）被抽气体中含有大量液体时，必须在进气管前装汽水分离器。 （6）泵的起动电流往往是电机额定电流几倍，必须配用起动开关。 注：①本单位产品随技术改进等原因，不经预告可变更。 ②本单位产品在保修期内不经本单位允许，不得随意拆卸。 八、SK型的起动及停车： （1）起动： 经过长期停车的泵在开动以前，必须用手转动联轴器数周，以便证实没有卡住或损伤现象。 1．关闭进气管上的闸阀（2）（图11）。 2．如果排气管上装有闸阀（9）也应将其关闭。 3．向填料函和气水分离器内注水。 4．当气水分离器往外溢水时，开动电动机。 5．全开由气水分离器向泵给水管路（6）上的球形阀（7）。 6．打开排气管上的闸阀（9）。 7．打开进气管上的闸阀（2）。 8．用球形阀（7）调整由气水分离器向泵送水的水量，以便在所要求的技术条件下下运转，使功率功耗zui小。 9．调整由进水管（5）向气水分离器的送水量，以便用zui小的水量消耗，保证泵所要求的技术规范。 10.调整向填料函的送水量，以便用zui小的水量消耗保证填料函的密封性，真空泵在极限真空度下工作时，由于泵内产生 物理作用而产生爆炸声，但功 率消耗量并不增大。 随着功率消耗的提高而产生的爆炸声，表示泵发生了毛病，此时泵应停车。 （2）停车，车按以顺序： 1．关闭进气管上的闸阀（2）（图11）。 2．关闭排气管上闸阀（9）。 3．关闭电动机。 4．停止向填料、气水分离器内注水。 5．当气不分离器溢水管停止向外溢水后，关闭向泵注水管路。 6．上紧球形阀。 7．如泵停车时，必须拧开泵及气水分离器上的管堵把水放净。 九、SK型的维护： 1．应定期的压紧填料，如填料因磨损而不能保证所需要的密封性时，应换新填料，填料不能压的过紧，正常压紧的填料允许水成滴漏出，其量不得太多，应用油浸的石棉绳作填料。 2．经常检查滚球轴承的工作和润滑情况。 3．正常工作的滚动轴承，其温度比周围温度高15℃~20℃，zui高不允许超过55℃~60℃，正常工作的轴承每年应装油3~4次。每年至少清洗轴承一次，并将润滑油全部更换。 SK型水环式真空泵外型及连接图：   代号 A C D F G H J K N P SK-6 1432 370 457 190 800 1165 420 380 210 330 SK-12 1761 448 538 270 940 1420 530 480 280 440 SK-20 2100 491 609 310 1132 1710 650 600 350 680 SK-30 2500 556 674 350 1270 1910 650 600 350 680 SK-42 2720 630 750 400 1445 2120 650 600 350 680 型号 R S X Z d1 d2 d3 d4 d5 n SK-6 610 315 183 G1/2" 80 130 14 160 18 4 SK-12 780 395 203 G1/2" 80 150 14 180 18 4 SK-20 1050 525 260 G3/4" 150 200 18 235 27 6 SK-30 1050 525 260 G3/4" 150 200 18 235 27 6 SK-42 1050 525 260 G3/4" 150 200 18 235 27 6 七、SK型水环式真空泵汽水分离器尺寸：  型号 A B C D E F G H I J K Z1 Z2 n d1 d, 2 d3 d4 SK-6 740 320 250 500 60 80 220 870 1030 140 500 11/2" G1/2" 4 160 130 65 14 SK-12 910 400 250 650 60 80 260 1080 1230 140 500 11/2" G1/2" 4 185 150 80 18 SK-20/30 1070 610 250 650 60 80 260 1130 1408 140 500 11/2" G3/4" 8 235 200 125

一、SK型水环式真空泵的用途及使用范围：

　　SK型水环式真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，满足工艺流程要求。吸入或压送的气体中允许混有少量的液体。
　　SK型水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。
由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆气体时，不易发生危险，所以在其应用更加广泛。

二、SK型水环式真空泵的工作原理：

　　SK型水环式真空泵如图（1）所示，叶轮3偏心地安装在泵体2内，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环5，水环上部内表面与轮毂相切沿箭头方向旋转，在前半转过程中，水环SK型水环式真空泵内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体被及入空间；在后半转过程中，SK型水环式真空泵内表面渐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口时，叶片间的气体被排出。如此叶轮每转动一周，叶片间的空间吸排一次，许多空间不停地工作，泵就连续不断地抽吸或压送气体。
　　 SK型水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
　　 当SK型水环式真空泵排出的气体不再利用时，在泵排气一端接有气水分离器（可自己制作一水箱代替），废水和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从气水分离器供水处供给一定的冷水（自来水），以降低工作水的温度，保证SK型水环式真空泵能达到所要求的技术要求和指标。


　　　　　　　　　　　　　　　　　　　　图1　　　　　　　　　　　　　　　图2
　　　　　　　　　　　　 1.端盖 2. 泵体 3.叶轮 4.排气孔 5.水环 6.吸气孔
　　　　　　　　　　　　 a.橡胶球孔 b.泵体 c.排气管 d吸气管 e吸气孔 f 进水

　　 当SK型水环式真空泵作为压缩机使用时，泵排气口接有气水分离器，气水混合物进入气水分离器后自动分离，气体由排气管输送到所需系统而工作水经过自动溢于开关放出，压缩气体时，工作水极易发热，水由SK型水环式真空泵出口排出，温度会变得较高，因此在气水分离器的底部，要不断地供给冷水，以补充被放走的热水，同时起冷却作用，使工作水温度不致过高，从而保证压缩机性能，达到技术指标，满足工艺要求。


　　　　　　　　 1．端盖 2.排气园盘 3.后轴承架 4.轴承 5.后轴承城市盖 6.轴 7.园螺母 8. 后轴套
　　　　　　　　 9. 填料压盖 10.填料压圈 11.填料 12.平键 13. 叶轮 14.泵体 15.吸气园盘 16.前轴套 　 17.前轴承架18.前轴承压盖 19.平键 20.联轴器 21.进水管

图3 SK-1.5/3水环真空泵结构图

　　　　　　　　　　1．端盖 2.后吸排气园盘 3.叶轮 4.轴承架 5.园螺母 6.后轴承压盖 7.轴 8.轴承
　　　　　　　 9. 后轴套10.填料压圈 11.填料 12.填料压圈 13.平键 14.泵体 15.连通管 16.前吸排气园盘 　17.前轴套 18.联轴器具 19.平键 20.园螺母 21.前轴承压盖

图4 SK-6/12/20/30/42/60/85/120水环泵结构图　

三、SK型水环式真空泵的结构说明：

SK型水环式真空泵的结构如图2、图3、图4所示。
SK型水环式真空泵由泵体、两个端盖、叶轮、轴等部件组成。进气管和排气管通过安装在端盖上的园盘上的吸气孔和排气孔与泵腔相连，轴偏心地安装在泵体中，叶轮用平键固定在轴上。SK型水环式真空泵两端面的总间隙由泵体和园盘之间的垫来调整，叶轮与端盖上的园盘之间的间隙由轴套（SK-1.5/3/6）或背帽（SK-12/20/30）推动叶轮来调整，而SK-42以上轴与叶轮为过盈配合，此间隙由前端定位时确定，SK-42/60/85/120无轴套，其余结构与SK-6/12/20/30相同。叶轮两端面与端盖园盘的间隙决定气体在泵腔内由进气口至排气口流动中损失的大小及极限压力。
SK型水环式真空泵填料安装在两端盖内，密封不经由端盖中的小孔进入填料中，冷却填料及加强密封效果。叶轮形成水环所需的补充水由供水管供给，供水管可与气水分离器连在一起循环供水。
SK型水环式真空泵密封形式采用机械密封，机械密封安装在填料空腔里，填料省略。填料压盖换成机械密封压盖，其余结构相同。
轴承由园螺母固定在轴上。
SK型水环式真空泵在端盖上安装有园盘，园盘上设有吸、排气孔和橡胶球阀。橡胶球阀的作用是当叶轮叶片间的气体压力达到排气压力时，在排气口以前就将气体排出，减少了因气体压力过大而消耗的功率，从而降低功率消耗。

四、SK型水环式真空泵的主要技术参数：

注：SK水环式真空泵表中列数据在下列条件下得出：
　　 1、 大气压力0.1013Mpa(760mmHg)
　　 2、 进水温度15℃
　　 3、 吸入空气温度20℃
　　 4、 空气相对湿度70%
　　 5、 性能允许偏差±10%

一、SK型水环式真空泵的用途及使用范围：

　　SK型水环式真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，满足工艺流程要求。吸入或压送的气体中允许混有少量的液体。
　　SK型水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。
由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆气体时，不易发生危险，所以在其应用更加广泛。

二、SK型水环式真空泵的工作原理：

　　SK型水环式真空泵如图（1）所示，叶轮3偏心地安装在泵体2内，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环5，水环上部内表面与轮毂相切沿箭头方向旋转，在前半转过程中，水环SK型水环式真空泵内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体被及入空间；在后半转过程中，SK型水环式真空泵内表面渐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口时，叶片间的气体被排出。如此叶轮每转动一周，叶片间的空间吸排一次，许多空间不停地工作，泵就连续不断地抽吸或压送气体。
　　 SK型水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
　　 当SK型水环式真空泵排出的气体不再利用时，在泵排气一端接有气水分离器（可自己制作一水箱代替），废水和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从气水分离器供水处供给一定的冷水（自来水），以降低工作水的温度，保证SK型水环式真空泵能达到所要求的技术要求和指标。


　　　　　　　　　　　　　　　　　　　　图1　　　　　　　　　　　　　　　图2
　　　　　　　　　　　　 1.端盖 2. 泵体 3.叶轮 4.排气孔 5.水环 6.吸气孔
　　　　　　　　　　　　 a.橡胶球孔 b.泵体 c.排气管 d吸气管 e吸气孔 f 进水

　　 当SK型水环式真空泵作为压缩机使用时，泵排气口接有气水分离器，气水混合物进入气水分离器后自动分离，气体由排气管输送到所需系统而工作水经过自动溢于开关放出，压缩气体时，工作水极易发热，水由SK型水环式真空泵出口排出，温度会变得较高，因此在气水分离器的底部，要不断地供给冷水，以补充被放走的热水，同时起冷却作用，使工作水温度不致过高，从而保证压缩机性能，达到技术指标，满足工艺要求。


　　　　　　　　 1．端盖 2.排气园盘 3.后轴承架 4.轴承 5.后轴承城市盖 6.轴 7.园螺母 8. 后轴套
　　　　　　　　 9. 填料压盖 10.填料压圈 11.填料 12.平键 13. 叶轮 14.泵体 15.吸气园盘 16.前轴套 　 17.前轴承架18.前轴承压盖 19.平键 20.联轴器 21.进水管

图3 SK-1.5/3水环真空泵结构图

　　　　　　　　　　1．端盖 2.后吸排气园盘 3.叶轮 4.轴承架 5.园螺母 6.后轴承压盖 7.轴 8.轴承
　　　　　　　 9. 后轴套10.填料压圈 11.填料 12.填料压圈 13.平键 14.泵体 15.连通管 16.前吸排气园盘 　17.前轴套 18.联轴器具 19.平键 20.园螺母 21.前轴承压盖

图4 SK-6/12/20/30/42/60/85/120水环泵结构图　

三、SK型水环式真空泵的结构说明：

SK型水环式真空泵的结构如图2、图3、图4所示。
SK型水环式真空泵由泵体、两个端盖、叶轮、轴等部件组成。进气管和排气管通过安装在端盖上的园盘上的吸气孔和排气孔与泵腔相连，轴偏心地安装在泵体中，叶轮用平键固定在轴上。SK型水环式真空泵两端面的总间隙由泵体和园盘之间的垫来调整，叶轮与端盖上的园盘之间的间隙由轴套（SK-1.5/3/6）或背帽（SK-12/20/30）推动叶轮来调整，而SK-42以上轴与叶轮为过盈配合，此间隙由前端定位时确定，SK-42/60/85/120无轴套，其余结构与SK-6/12/20/30相同。叶轮两端面与端盖园盘的间隙决定气体在泵腔内由进气口至排气口流动中损失的大小及极限压力。
SK型水环式真空泵填料安装在两端盖内，密封不经由端盖中的小孔进入填料中，冷却填料及加强密封效果。叶轮形成水环所需的补充水由供水管供给，供水管可与气水分离器连在一起循环供水。
SK型水环式真空泵密封形式采用机械密封，机械密封安装在填料空腔里，填料省略。填料压盖换成机械密封压盖，其余结构相同。
轴承由园螺母固定在轴上。
SK型水环式真空泵在端盖上安装有园盘，园盘上设有吸、排气孔和橡胶球阀。橡胶球阀的作用是当叶轮叶片间的气体压力达到排气压力时，在排气口以前就将气体排出，减少了因气体压力过大而消耗的功率，从而降低功率消耗。

四、SK型水环式真空泵的主要技术参数：

注：SK水环式真空泵表中列数据在下列条件下得出：
　　 1、 大气压力0.1013Mpa(760mmHg)
　　 2、 进水温度15℃
　　 3、 吸入空气温度20℃
　　 4、 空气相对湿度70%
　　 5、 性能允许偏差±10%

五、SK型水环式真空泵的型号意义：

六、SK型水环式真空泵外型及连接图：

七、SK型水环式真空泵汽水分离器尺寸：

SK系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性，不溶于水，不含有固体颗粒的气体，以便在密闭容器中形成真空和压力，吸入气体允许混有少量液体。

    SK水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆气体时，不易发生危险，所以其应用更加广泛。
