衬氟气动隔膜泵

、QBY衬氟气动隔膜泵产品简介：

QBY衬氟气动隔膜泵是目前国内颖的一种采用压缩空气为动力源，通过气阀往复运动分配空气，带动隔膜挤压输送介质的容积式泵，该泵集潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵等输送机械的优点。该系列产品以优质HT200铸铁为外壳，具有良好的物理性能，以聚四氟乙烯为内衬材料，可适用于除熔融态碱盐以外的任何酸、碱及各类有机溶剂，应用范围极其广泛系列泵具有结构美观，良好的物理抗性，经久耐用等特点，对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽，尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题，该系列产品可利用普通干净的工业气或仪表气，在0.1公斤的低压下启动，在正常输送状况下节约用气量30%以上，是新一代的节能性泵种，具有良好的市场前景。其性能参数与德国的WLLDENPUMPS、美国的MARIOWPUMPS相近。

二、QBY工作原理及设计特点：

1、压缩空气为动力。
2、是一种由膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特点，因此隔膜泵具有以下特点:
（1）泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。
（2）不会产生电：气动隔膜泵不用电力作动力，接地后又防止了静电
（3）可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。
（4）对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动zui小，适用于不稳定物质的输送
（5）流量可调节，可以在物料出口处加装节流阀来调节流量。
（6）具有自吸的功能。
（7）可以空运行，而不会有危险。
（8）可以潜水工作。
（9）可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。
（10）没有复杂的控制系统，没有电缆、保险丝等。
（11）体积小、重量轻，便于移动。
（12）无需润滑所以维修简便，不会由于滴漏污染工作环境。
（13）泵始终能保持高效，不会因为磨损而降低。
（14）的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热
（15）没有动密封，维修简便避免了泄漏。工作时无死点。

三、QBY用途介绍：

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体zui高可耐150℃。
16、作为各种固液体分离设备的前级送压装置。

四、QBY性能参数：

五、QBY工作原理：

在泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气头进入配气阀 后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。


七、QBY安装使用

1.本泵振动极其轻微，一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。
3.在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。

八、QBY故障与解决方法

（一）、泵在运转但流量过低
1 、检查泵体是否有空蚀斑象，调整压缩空气的进口压力。降低泵体的运转速度来调整粘度和浓度较大的液体。
2 、检查阀球是否被卡住。如果输送的液体与阀球材质不相吻合。阀球将会胀大。请更换合适材质的阀球与阀座。 　 　

3 、请检查入口管道是否被堵塞。
（二）、气动隔膜泵无法启动或动作缓慢
1、检查过滤、调压和润滑装置和空气入口过滤网是否被堵塞。
2、检查气阀是否被杂质卡住，请将气阀拆下并清洗干净，查看气阀内的活塞是否有划伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。伤的 痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“O”型环。请重新更换新品
3、检查主轴和“O”型环是否有刮伤、磨损和压扁的痕迹，如有损坏请更换。
（三）、液体从气室排出口漏出
1 、请检查隔膜是否破裂。
2 、检查隔膜是否正确安装和锁紧。
（四）、出口液休中含有大量气泡
1 、请检查隔膜是否破裂。
2 、检查泵体和管路是否泄漏。


九、QBY型应用领域：

工业：酸、碱、溶剂、悬浮物、分散体系。
石化业：原油、稠油、油脂、泥浆、污泥等。
涂料业：树脂、溶剂、着色剂、油漆等。
日化业：洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。
陶瓷业：泥浆、瓷浆、石灰浆、陶土浆。
采矿业：煤浆、岩浆、泥浆、砂浆、浆、润滑油
水处理：石灰浆、软性沉淀物、污水、化学品、废水等。
食品业：液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血。
饮料业：酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。
医药业：溶剂、酸、碱、植物提炼液、软膏、血浆等各类药品料液。
造纸业：粘结剂、树脂、油漆、油墨、颜料、双氧水等。
电子业：溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液。
纺织业：染料化学品、树脂、胶等。
建筑业：水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。
汽车业：抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆。
家具业：粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。
冶金、铸造和染色业：金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。
五、QBY型衬氟气动隔膜泵技术参数:
流量：0-30m3/h；
扬程：0-50m；
口径：10-100mm；
温度：-15-+150℃；
压力：0.1-0.7MPa；
自吸高度：5-7m。

十、QBY型应用实例：

1、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油，仓库隔板之间至少要剩余50t油，若用排量较大的隔腆泵，可以收到很好的效果。
2、油罐清底，尽管有垫水法抽油，也不能保证将油抽净，表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例，每次大约损耗1-1.5t油。对于有低位脱水槽的油罐，虽可将剩下的油和水排放到含油污水处理场回收，但是挥发的油品在输送过程中大都挥发殆尽，且污染环境。
3、临时倒罐、装卸车和油品采样，炼油生产调度过程中，油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时，用气动隔膜泵接临时管线可以迅速方便地完成此项任务。
4、陶瓷行业：用该泵抽吸釉浆，并可用于向压滤机送压。
5、瓦斯、硫化氢残液的输送炼油厂底部的瓦斯残液和含硫水，需要集中排放和处理，否则会形成酸性腐蚀设备。
6、污水处理场和污泥池的清扫污水处理场的污泥池，常常聚积大量的油泥和淤沙，需要清扫，采用隔膜泵抽吸灵活、方便省工、省力、省时。
7、下水井、暗沟排除渍水、污油在下水井管道，阀门及暗沟检修时，需要排除渍水和污油。用潜水泵虽可抽尽溃水，但往往这些地方都远离电源，很不方便。使用气动隔膜泵则可采用压縮气瓶作动力，回收污油，排泄溃水。
8.此外，此泵应用于环烷酸精制转料，装车亚硫酸纳液体输送，苯类原料装卸车等方面都有它自己的优势。
9、液化气泵房和化验室排渍水，由于这些地, 方地势较低，又是一级防，采用隔膜泵排渍水比较安全，比用水抽子、汽抽子效率高出好多倍。

十一、QBY的正确使用

1、保证流体中所含的zui大颗粒不超过泵的zui大安全通过颗粒直径标准。
2、进气压力不要超过泵的zui高允许使用压力，高于额定压力的压缩空气可能导致人身伤害和财产的损失及损坏泵的性能。
3、保证泵压的管道系统能承受所达到得zui高输出压力，保证驱动气路系统的清洁和正常工作条件。
4、静电可能引起爆导致人身伤亡事故和财产的损失，根据需要使用足够大截面积的导线，把泵上的接地螺钉妥善可靠接地。
5、接地要求符合当地法规法律要求及现场的一些特殊要求的规定。
6、紧固好泵及各连接管接头，防止因振动撞击擦产生静电。使用抗静电软管。
7、要周期性的检查和测试接地系统的可靠性，要求接地电阻小于100欧姆。
8、保持良好的排气和通风、远离易燃易爆和热源。
9、泵的排气中可能含有固体物，不要将排气口对着工作区或者人，以免造成人身伤害。
10、当隔膜失效时，输送的物料会从排气消声器中喷出。
11、当输送易燃和有毒的流体时，请将排口接到远离工作区的安全地方。
12、请使用至少3/8"内径内壁光滑的管道连接排气口和消声器。
13、流体的高压可能会导致严重的人身伤亡和财产损失，请不要在泵加压时，对泵及料 管系统进行任何的维修工作，如要做维修时，先切断泵的进气，打开旁通的卸压机构使管路系统卸压，慢慢松开连接的各管道接头。
14、如输送的有害有毒流体泵，请不要把泵直接送到厂家来修理。根据当地法律法规妥善处理，并使用原装配件以保证使用寿命。
15、液体输送部分使用铝合金材料的泵，请不要用来输送含有Fe3+的液体和卤代烃及其他的卤代碳氢化合物溶剂，则将会产生腐蚀引起泵体爆裂。
16、保证所有接触输送体的部件不会被输送的流体腐蚀损坏。
17、保证所有的操作人员熟悉操作使用和掌握泵的安全使用注意事项，必要的话， 配给必需的防护用品。
18、正确使用泵，不允许长时间的空运转。

一、QBY-100概述

1、是目前国内颖的一种采用压缩空气为动力源， 通过气阀往复运动分配空气，带动隔膜挤压输送介质的容积式泵，该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。

2、衬氟隔膜泵以优质HT200铸铁为外壳，具有良好的物理性能，以聚四氟乙烯为内衬材料，可适用于除熔融态碱盐以外的任何酸、碱及各类有机溶剂，应用范围极其广泛系列泵具有结构美观，良好的物理抗性，经久耐用等特点，对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽，尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题，衬氟隔膜泵可利用普通干净的工业气或仪表气，在0.1公斤的低压下启动，在正常输送状况下节约用气量30%以上，是新一代的节能性泵种，具有良好的市场前景。其性能参数与德国的WLLDENPUMPS、美国的MARIOWPUMPS相近。

二、特点

1、不需灌引水，吸程高达7米，扬程达60米，出口压力≧6bar

2、流动宽敞，通过性能好，允许通过zui大颗粒直径达10毫米。抽送泥浆、杂质时，对泵磨损甚微；

3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7bar之间）

4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质*隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；

5、不*电，在易燃、易爆场所使用安全可靠

6、衬氟隔膜泵可以浸没在介质中工作

7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；

8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；

9、可输送较粘的液体（粘度在1万厘泊以下）；

10、衬氟隔膜泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点；

三、QBY-100性能参数

一、QBY型气动隔膜泵的产品概述：

　　QBY型气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
　　 1.不需灌引水．吸程高达5m．扬程达50m．出口压力≥5bar。
　　 2.流动宽敞，通过性能好．允许通过zui大颗粒直径达10mm。抽送泥浆、杂质日寸，对泵磨损甚微；
　　 3.扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)：
　　 4.该泵无旋转部件，没有轴封，隔膜泵等抽送的介质与泵的运动部件、工件介质*隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；
　　 5.不*电．在易燃、易爆场所使用安全可靠；
　　 6.可以浸没在介质中工作；
　　 7.使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
　　 8.结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：
　　 9.可输送较粘的液体(粘度在1万厘泊以下)；
　　 10.本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵zui大特点。

二、QBY型气动隔膜泵的产品特点：

　　1.QBY型气动隔膜泵由于用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。
　　 2.在易燃易爆的环境中用气动泵可靠且成本低，如燃料、的输送，因为：*、接地后不可能产生第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为隔膜泵对流体的搅动zui小。
　　 3.在工地恶劣的地方，如建筑工地、 工矿的 废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。
　　 4.另外隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。
　　 5.在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界*隔开。
　　 6.或是一些试验中保证没有杂质污染原料。
　　 7.可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为隔膜泵的剪切力低，对材料的物理影响小。

三、QBY型气动隔膜泵的工作原理：

　　QBY型气动隔膜泵压缩空气为动力。是一种由膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特点，因此隔膜泵具有以下特点:
　　 1.QBY型气动隔膜泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。
　　 2.不会产生电：气动隔膜泵不用电力作动力，接地后又防止了静电
　　 3.可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。
　　 4.对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动zui小，适用于不稳定物质的输送
　　 5.流量可调节，可以在物料出口处加装节流阀来调节流量。
　　 6.具有自吸的功能。
　　 7.可以空运行，而不会有危险。
　　 8.可以潜水工作。
　　 9.可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。
　　 10.没有复杂的控制系统，没有电缆、保险丝等。
　　 11.体积小、重量轻，便于移动。
　　 12.无需润滑所以维修简便，不会由于滴漏污染工作环境。
　　 13.泵始终能保持高效，不会因为磨损而降低。
　　 14.的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热
　　 15.没有动密封，维修简便避免了泄漏。工作时无死点。

四、QBY型气动隔膜泵的产品用途：

　　1.QBY型气动隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
　　 2.泵吸油漆、树胶、颜料。
　　 3.粘合剂和胶水、全部种类可用泵吸取。
　　 4.各种瓦、瓷、砖器及陶器釉浆。
　　 5.油井钻好后，用泵吸沉积物及灌浆。
　　 6.泵吸各种乳剂和填料。
　　 7.泵吸各种污水。
　　 8.用泵为油轮，驳船清仓吸取仓内污水。
　　 9.啤酒花及发酵粉稀浆、糖浆、糖密。
　　 10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
　　 11.各种橡胶浆。
　　 12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
　　 13.各种剧毒、易燃、易挥发液体。
　　 14.各种强酸、强碱、强腐蚀液体。
　　 15.各种高温液体zui高可耐150℃。
　　 16.作为各种固液分离设备的前级送压装置。

五、QBY型气动隔膜泵的型号意义：

　　QBY型不锈钢气动隔膜泵
　　 例如：QBY-40
　　 QBY-气动隔膜泵　　 40-进出口直径(mm)
六、QBY型气动隔膜泵性能参数：


Note: ★=有 /=无

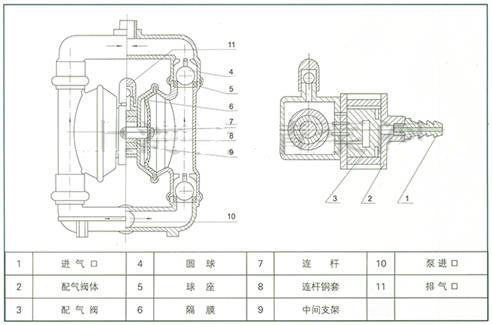

七、QBY型气动隔膜泵的工作原理图：



在泵的两个对称各种腔中，各装有一块有弹性的隔膜6，联杆7将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背后排出泵外；一旦到达行程终点，配气机构则自动地将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

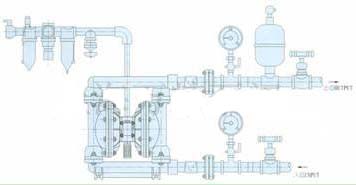

八、QBY型气动隔膜泵的系统连接示意图：

九、QBY型气动隔膜泵的安装方式：

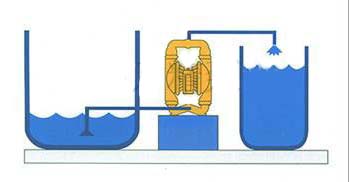

QBY气动隔膜泵 安装方式图1
将液体从A容器抽送到B容器可用此法。

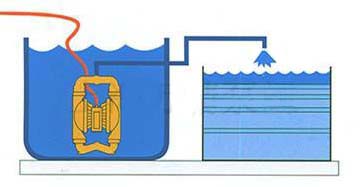

QBY气动隔膜泵 安装方式图2
将泵浸在液体中，可代替潜水泵使用，压缩空气另用软管引出。

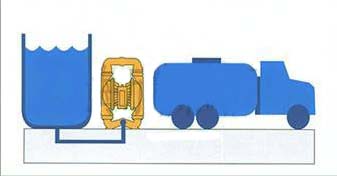

QBY气动隔膜泵 安装方式图3
高粘稠液体可采用此种方法将液位提高，使液料容易抽出。
