铸铁气动隔膜泵

QBY型铸铁气动隔膜泵概述
QBY型是威王泵阀研发生产的新型隔膜泵，QBY型具有使用寿命长、压力足、噪音低、做工精细、不会停顿等优点，即能抽送流动的液体，又能输送一些不易流动的介质，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵等输送机械的许多优点。威王气动隔膜泵共有七种材质：，不锈钢气动隔膜泵，工程塑料气动隔膜泵，铝合金气动隔膜泵，衬胶气动隔膜泵，衬氟气动隔

产品型号：QBY
厂商性质：生产厂家
更新时间：2024-01-03
访问量：673

立即咨询

联系电话：18521033303

详细介绍

一、QBY型铸铁气动隔膜泵概述

QBY型铸铁气动隔膜泵是威王泵阀研发生产的新型隔膜泵，QBY型具有使用寿命长、压力足、噪音低、做工精细、不会停顿等优点，即能抽送流动的液体，又能输送一些不易流动的介质，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵等输送机械的许多优点。威王气动隔膜泵共有七种材质：，不锈钢气动隔膜泵，工程塑料气动隔膜泵，铝合金气动隔膜泵，衬胶气动隔膜泵，衬氟气动隔膜泵，氟塑料气动隔膜泵。电动隔膜泵其有五种材质：(铸钢、铝合金、不锈钢、衬胶、衬氟)电动隔膜泵。隔膜片材质有丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、F46以满足需要。安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质

二、QBY型特点

1、不需灌引水，吸程高达7米，扬程达60米，出口压力≧6bar

2、流动宽敞，通过性能好，允许通过zui大颗粒直径达10毫米。抽送泥浆、杂质时，对泵磨损甚微；

3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7bar之间）

4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质*隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；

5、不*电，在易燃、易爆场所使用安全可靠

6、可以浸没在介质中工作

7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；

8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；

9、可输送较粘的液体（粘度在1万厘泊以下）；

10、本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点；

三、QBY型性能参数

名称	型号	流量（m3/h）	扬程（m）	吸程（m）	zui大允许通过颗粒φ（mm）	zui大供气压力（kgf/cm2）	空气消耗量（m³/min）	重量（KG）	材质
气动隔膜泵	QBY3-10	0.8	0-50	5	1	2-7	0.3	12	铸铁
	QBY3-15	1	0-50	5	1	2-7	0.3	12
	QBY3-25	2.4	0-50	7	2.5	2-7	0.6	34
	QBY3-40	8	0-50	7	4.5	2-7	0.6	41
	QBY3-50	12	0-50	7	8	2-7	0.9	85
	QBY3-65	16	0-50	7	8	2-7	0.9	95
	QBY3-80	24	0-50	7	10	2-7	1.5	120
	QBY3-100	30	0-50	7	10	2-7	1.5	132

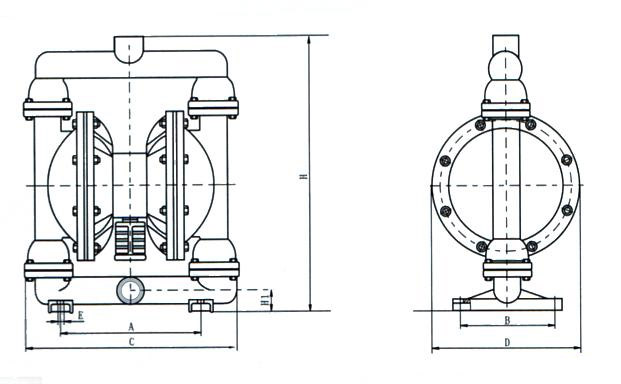

QBY系列气动隔膜泵（安装尺寸）

型号	A	B	C	D	E	H1	H2	H3	G	丝扣	备注
QBY-10	120	58	210	140	10	40	255	12	270	3/8”	工程塑料、氟塑料
QBY-15	120	58	210	140	10	40	255	12	270	1/2”	工程塑料、氟塑料
QBY-10	120	0	210	140	12	30	220	10	240	3/8”	铸铁、不锈钢、铝合金
QBY-15	120	0	210	140	12	30	220	10	240	1/2”	铸铁、不锈钢、铝合金

型号	A	B	C	D	E	H1	H	丝扣	备注
QBY-10	160	0	200	160	10	40	260	3/8”	铸铁、不锈钢、铝合金
QBY-15	160	0	200	160	10	40	260	1/2”
QBY-20	180	155	300	200	10	40	400	3/4”
QBY-25	210	160	320	230	12	50	470	1”
QBY-40	210	160	320	230	12	50	470	1¹/₂”

型号	A	B	D5	D6	C	H	H1	DN1	DN2	n-d1	n-d2	D3	D4	E	n-d4	进气口外径	备注
QBY-25	215	150	100	100	380	530	70	25	25	4-Φ11	4-Φ11	75	75	55	4-Φ10	10	工氟程塑塑料料，
QBY-40	215	150	130	120	380	530	70	40	32	4-Φ13.5	4-Φ13.5	100	90	55	4-Φ10	10	工氟程塑塑料料，
QBY-25A	220	160	110	110	370	575	68	25	25	4-Φ11	4-Φ11	75	75	80	4-Φ12	10	铸铁、不锈钢、铝合金
QBY-40A	220	160	130	120	370	575	68	40	32	4-Φ13.5	4-Φ13.5	100	90	80	4-Φ12	10
QBY-50	340	240	140	140	550	800	65	50	50	4-Φ13.5	4-Φ13.5	110	110	145	4-Φ17.5	12
QBY-65	340	240	160	160	550	800	70	65	65	4-Φ13.5	4-Φ13.5	130	130	145	4-Φ17.5	12
QBY-80	340	240	190	190	580	950	100	80	80	4-Φ17.5	4-Φ17.5	150	150	130	4-Φ17.5	14
QBY-100	340	240	210	190	580	950	100	100	80	4-Φ17.5	4-Φ17.5	170	170	130	4-Φ17.5	14

型号	A	B	C	D	E	H1	H2	H3	G	丝扣	备注
QBY-10	120	58	210	140	10	40	255	12	270	3/8”	工程塑料、氟塑料
QBY-15	120	58	210	140	10	40	255	12	270	1/2”	工程塑料、氟塑料
QBY-10	120	0	210	140	12	30	220	10	240	3/8”	铸铁、不锈钢、铝合金
QBY-15	120	0	210	140	12	30	220	10	240	1/2”	铸铁、不锈钢、铝合金

型号	A	B	C	D	E	H1	H	丝扣	备注
QBY-10	160	0	200	160	10	40	260	3/8”	铸铁、不锈钢、铝合金
QBY-15	160	0	200	160	10	40	260	1/2”
QBY-20	180	155	300	200	10	40	400	3/4”
QBY-25	210	160	320	230	12	50	470	1”
QBY-40	210	160	320	230	12	50	470	1¹/₂”

型号	A	B	D5	D6	C	H	H1	DN1	DN2	n-d1	n-d2	D3	D4	E	n-d4	进气口外径	备注
QBY-25	215	150	100	100	380	530	70	25	25	4-Φ11	4-Φ11	75	75	55	4-Φ10	10	工氟程塑塑料料，
QBY-40	215	150	130	120	380	530	70	40	32	4-Φ13.5	4-Φ13.5	100	90	55	4-Φ10	10	工氟程塑塑料料，
QBY-25A	220	160	110	110	370	575	68	25	25	4-Φ11	4-Φ11	75	75	80	4-Φ12	10	铸铁、不锈钢、铝合金
QBY-40A	220	160	130	120	370	575	68	40	32	4-Φ13.5	4-Φ13.5	100	90	80	4-Φ12	10
QBY-50	340	240	140	140	550	800	65	50	50	4-Φ13.5	4-Φ13.5	110	110	145	4-Φ17.5	12
QBY-65	340	240	160	160	550	800	70	65	65	4-Φ13.5	4-Φ13.5	130	130	145	4-Φ17.5	12
QBY-80	340	240	190	190	580	950	100	80	80	4-Φ17.5	4-Φ17.5	150	150	130	4-Φ17.5	14
QBY-100	340	240	210	190	580	950	100	100	80	4-Φ17.5	4-Φ17.5	170	170	130	4-Φ17.5	14
