潜水无堵塞排污泵

QW(WQ)型潜水无堵塞排污泵是在引进*技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能*、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独*果。
     该系列潜水无堵塞排污泵采用*叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

产品特点:
    1．采用*的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
    2．机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
    3．整体结构紧凑、体积小、噪声小、节能*，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
    4．该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。
    5．可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性
    6．浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

    7．QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。
    8．能够在全扬程内使用，而保证电机不会过载。
    9．有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。


结构说明

WQ型由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔?，属机电一体化产品， 电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：

信号线1：配备全保水泵控制柜，对泵实行*保护，包括漏水、断相、短路、过热、电机过载等项目。

电机定子8：采用B级或F级绝缘。

漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。

机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。

叶轮17：叶轮采用单流道或双流逍结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。

泵体15：与叶轮配用，使得泵具有高的效率。

密封环18：装在泵体口环处，当叶轮闪运转而使口环处磨损，可更换密封环.以保证泵以*效率运行。

QW（WQ）（结构图）

QW（WQ)性能参数

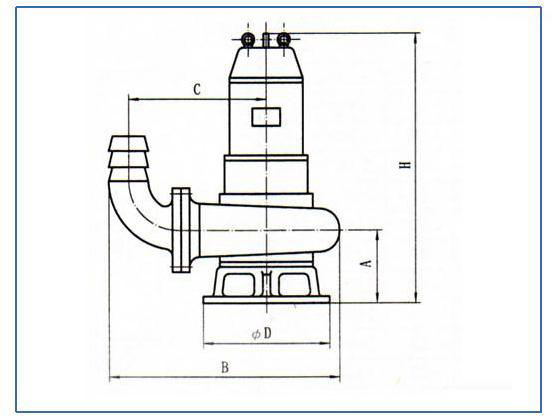

QW（安装尺寸）

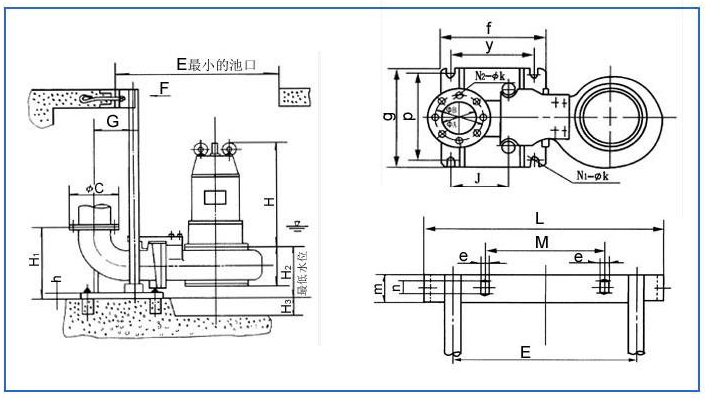

WQ固定潜水式无堵塞排污泵安装尺寸图





QW（WQ)性能参数

QW（WQ)（性能图谱）

泵使用方法及注意事项
1.泵使用前应仔细检?电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。
2.用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120℃。
3.该系列排污泵的安装有固定式和移动式两种。当采用固定式自动安装时，应将链索分别穿进(偏离泵出水口，其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑，直到自动耦合到位。当采用移动式安装时，先将软管套好，用链索穿进两个吊环上下起吊电泵，注意切不能将电缆当作绳索使用，以免发生危险。
4.泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二根线对调一下接线位置即可。
5.电泵的机壳地线必须严格按有关规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安装、人下水做?~或移动，以防万一电泵漏电而发生意外事故。
6.电泵在无特殊情况必须配备全自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行。
7.不得将电泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%)，能控制在建议使用扬程范围以内，以防电泵因超载而烧坏电机。
8.无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。

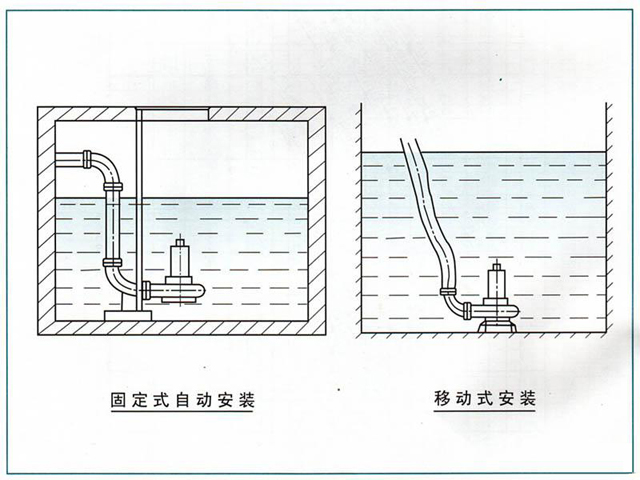

安装系统说明

1.自动耦合装置系统
适用于长期固定的使用场合，具有安装快捷，检?、维修方便等优点.该系统使用特制的底座，固定在污水坑的底部，与出水管连结好，在池顶安装好配套的支承块，用导杆使二者相连.水泵与特定支架连结好.沿导杆下滑到达底座，与其自动耦合、密封、密封，而提升时则自动脱落。
2，移动式安装系统
它以支架支承,接上出水软管即可工作，这种方式主要应用于救急或维修施式的需要。

维护保养

1.电泵应有专人管理与使用，井定期检?电泵绕组与机壳之间的绝缘电阻是否正常。
2.每次使用特别是用于较稠较粘的浆液后，应将电泵放入清水中运转数分钟，防止泵内留下沉积物，保证电
泵的清洁。
3，电泵如长时间不用时应将电泵从水中取出，不要长期浸泡在水中，以减少电机定子绕组受潮的机会，增加电泵的使用寿命。 ^
4.在常规状态下泵每使用300-500小时后应加注或更换油室中机油（10-?30号机油）使机械密封保持良好的润
滑状态，提高机械密封的使用寿命。
5，电泵拆卸、维修后，机壳组件必须经0.2MPa气密试验检?，以确保电机密封可靠。
6，叶轮和泵体之间的密封环具有密封功能，如密封损坏将直接影响到泵的性能，必要时应更换。

故障与排除
