【GW型立式管道排污泵】产品简介：
GW型按装方便，用途广泛即可作一般管道泵为高层建筑加压送水之用，又可输送含有颗粒纤维污水，除适用输送污水外，还适用于作疏水泵，过滤冲洗冷凝循环泵等。该系列管道排污泵采用*叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得

产品型号：GW
厂商性质：生产厂家
更新时间：2024-01-03
访问量：637

立即咨询

联系电话：18521033303

详细介绍

【GW型立式管道排污泵】产品简介：

GW型立式管道排污泵按装方便，用途广泛即可作一般管道泵为高层建筑加压送水之用，又可输送含有颗粒纤维污水，除适用输送污水外，还适用于作疏水泵，过滤冲洗冷凝循环泵等。该系列管道排污泵采用*叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

【GW型立式管道排污泵】型号意义：

【GW型】产品特点：

1、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理，配套电机合理，效率高，噪音低，节能*。
4、机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
5、泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，安装拆卸十分方便。
6、占地面积小，无需建机房，可节省大量基建费用；在电机风叶端加上防护罩，整机可置于室外工作。

【GW型】使用条件：

A、GW型管道排污泵的使用环境温度≤40℃，湿度≤95%；海拔高度≤1000米。
B、介质温度不超过60℃，介质重度为1～1.3kg/dm3。
C、铸铁材质的使用范围这PH5～9。
D、不锈钢材质可使用一般腐蚀性介质。
E、使用环境海拔高度不超过1000米，超过以上条件时，应在订货时提出，以便为您提供更可靠的产品。
注：用户如有特殊的温度，介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。

【GW型】产品用途：

1、工厂、商业单位严重污染废水的排放。
2、城市污水处理厂排放系统。
3、住宅区的污水排水系统。
4、医院、宾馆、高层建筑污水排放。
5、地铁、地下室、人防系统排水站。
6、市政工程、建筑工地中稀泥浆的排放。
7、自来水公司、厂的给水装置系统。
8、养殖场污水排放或农村沼气池、农田灌溉。
9、勘探矿山及水处理设备配套附机。
10、水利工程给水排水适用。

【GW型】结构图：

【GW型】性能参数：

型号	口径	流量	扬程	转速	电机功率	效率
型号	mm	m3/h	M	r/min	kw	%
25-8-22-1.1	25	8	22	2900	1.1	45
32-12-15-1.1	32	12	15	2900	1.1
40-15-15-1.5	40	15	15	2900	1.5	54
40-15-30-2.2	40	15	30	2900	2.2	54
50-20-7-0.75	50	20	7	2900	0.75	51
50-10-10-0.75	50	10	10	2900	0.75	52
50-20-15-1.5	50	20	15	290	1.5	53
50-15-25-2.2	50	15	25	2900	2.2	54
50-18-30-3	50	18	30	2900	3	55
50-40-15-4	50	40	15	2900	4	55
50-25-32-5.5	50	25	32	2900	5.5	55
50-20-40-7.5	50	50	20	2900	7.5	58
65-25-15-2.2	65	25	15	2900	2.2	50
65-37-13-3	65	37	13	2900	3	57
65-25-30-4	65	25	30	2900	4	61
65-30-40-7.5	65	30	40	2900	7.5	56
65-35-50-11	65	35	50	2900	11	45
65-35-60-15	65	35	60	2900	15	65
80-60-13-5.5	80	60	13	2900	5.5	67
80-40-7-2.2	80	40	7	1450	2.2	59
80-43-13-3	80	43	13	2900	3	70
80-40-15-4	80	40	15	2900	4	61
80-65-25-7.5	80	65	25	2900	7.5	63
100-80-10-4	100	100	10	1450	4	65
型号	口径	流量	扬程	转速	电机功率	效率
型号	mm	m3/h	M	r/min	kw	%
100-110-10-5.5	100	110	10	1450	5.5	65
100-100-15-7.5	100	100	15	1450	7.5	68
100-80-20-7.5	100	80	20	1450	7.5	65
100-100-25-11	100	100	25	1450	11	70
100-100-30-15	100	100	30	1450	15	65
100-100-35-18.5	100	100	35	1450	18.5	68
125-130-15-11	125	130	15	1450	11	72
125-130-20-15	125	130	20	1450	15	75
150-145-9-7.5	150	145	9	1450	7.5	76
150-180-15-15	150	180	15	1450	15	69
150-180-20-18.5	150	180	20	1450	18.5	72
150-180-25-22	150	180	25	1450	22	78
150-130-30-22	150	130	30	1450	22	78
150-180-30-30	150	180	30	1450	30	78
150-200-30-37	150	200	30	1450	37	73
200-300-7-11	200	300	7	980	11	66
200-250-11-15	200	250	11	1450	15	64
200-250-15-18.5	200	250	15	1450	18.5	73
200-400-10-22	200	400	10	1450	22	75
200-400-13-30	200	400	13	14501	30	76
200-300-15-22	200	300	15	1450	22	76
200-250-22-30	200	250	22	1450	30	71
200-350-25-37	200	350	25	1450	37	71
200-400-30-45	200	400	30	1450	45	74
型号	口径	流量	扬程	转速	电机功率	效率
型号	mm	m3/h	M	r/min	kw	%
250-600-9-30	250	600	9	980	30	78
250-600-12-37	250	600	12	1450	37	76
250-600-15-45	250	600	15	1450	45	73
250-600-20-55	250	600	20	1450	55	73
250-600-25-75	250	600	25	1450	75	71
300-800-12-45	300	800	12	980	45	74
300-480-15-45	300	480	15	1450	45	66
300-800-15-55	300	800	15	1450	55	73
300-600-20-55	300	600	20	1450	55	73
300-800-20-75	300	800	20	1450	75	75
300-950-20-90	300	950	20	1450	90	76
300-1000-25-110	300	1000	25	1450	110	76
300-1100-10-55	300	1100	10	1450	55	73
350-1500-15-90	350	1500	15	740	90	87
350-1200-18-90	350	1200	18	980	90	85
350-1100-28-132	350	1100	28	980	132	84
350-1000-36-160	350	1000	36	980	160	84
400-1760-7.5-55	400	1760	7.5	980	55	83
400-1500-10-75	400	1500	10	980	75	86
400-2000-13-110	400	2000	13	980	110	84
400-2000-15-132	400	2000	15	980	132	83
400-1700-22-160	400	1700	22	980	160	83
400-1500-26-160	400	1500	26	980	160	84
型号	口径	流量	扬程	转速	电机功率	效率
型号	mm	m3/h	M	r/min	kw	%
400-1700-30-200	400	1700	30	980	200	86
400-1800-32-250	400	1800	32	980	250	82
500-2500-10-110	500	2500	10	740	110	85
500-2600-15-160	500	2600	15	740	160	84
500-2400-22-220	500	2400	22	740	220	85
500-2650-24-250	500	2650	24	740	250	85

【GW型】性能型谱图：

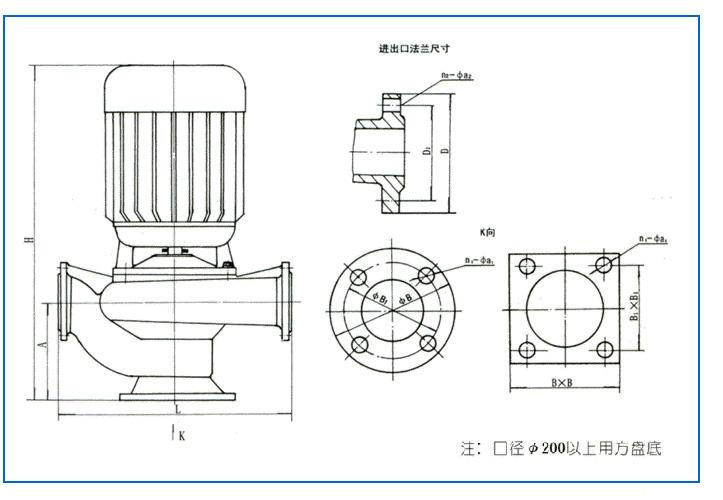

【GW型】安装尺寸图：

【GW型】安装与使用：

1.首先检查外部紧固件是否在运输中松动。
2.检查电源电压是否符合电机铭牌要求。
3.接通电源试转一下，看叶轮是否按泵上指示意的方向转，如方向倒转，将电缆中的任何二相线对调一下即可，试转时时间不能太久，以免烧毁密封件。
4.将泵安装好、开机运转。能将泵底脚螺丝装上。

【GW型】检查与维修：

1.泵在使用前应检查电机绕组对机壳的绝缘电阻，如低于0.5兆欧，刚必须将定子烘干，待绝缘电阻升高后方可使用。
2.泵体进口处的叶轮与油封之间间隙如超过2mm时应更换耐磨油封。
3.当泵密封出现漏水时，应及时更换密封件，更换时先将静密封装平装实，再将动密封装在轴上即可。
4.更换叶轮时，应用拉力器拉出，不能用锤子猛打，以免破坏轴度。

GW型管道式排污泵性能参数
序号	型号	口径 (mm)	流量（m³/h）	扬程（m）	转速（r/min）	功率（kw）	效率（%）	水泵电器控制器	自动耦合器配WQ
1	25GW8-22-1.1	25	8	22	2825	1.1	38.1	QZD-1.1	/
2	32GW12-15-1.1	32	12	15	2825	1.1	40	QZD-1.1	/
3	40GW15-15-1.5	40	15	15	2840	1.5	45.1	QZD-1.5	40
4	40GW15-30-2.2	40	15	30	2840	2.2	18	QZD-2.2	40
5	50GW20-7-0.75	50	20	7	1390	0.75	54	QZD-0.75	40
6	50GW10-10-0.75	50	10	10	1390	0.75	56	QZD-0.75	50
7	50GW20-15-1.5	50	20	15	2840	1.5	55	QZD-1.5	50
8	50GW15-25-2.2	50	15	25	2840	2.2	56	QZD-2.2	50
9	50GW18-30-3	50	18	30	2880	3.0	58	QZD-3.0	50
10	50GW25-32-5.5	50	25	32	2900	5.5	53	QZD-5.5	50
11	50GW20-40-7.5	50	20	40	2900	7.5	55	QZD-7.5	50
12	65GW25-15-2.2	65	25	15	2840	2.2	52	QZD-2.2	50
13	65GW37-13-3	65	37	13	2880	3.0	55	QZD-3.0	65
14	65GW25-30-4	65	25	30	2890	4.0	58	QZD-4.0	65
15	65GW30-40-7.5	65	30	40	2900	7.5	56	QZD-7.5	65
16	65GW35-50-11	65	35	50	2930	11	60	QZD-11	65
17	65GW35-60-15	65	35	60	2930	15	63	QZD-15	65
18	80GW40-7-2.2	80	40	7	1420	2.2	52	QZD-2.2	65
19	80GW43-13-3	80	43	13	2880	3.0	50	QZD-3.0	80
20	80GW40-15-4	80	40	15	2890	4.0	57	QZD-4.0	80
21	80GW65-25-7.5	80	65	25	2900	7.5	56	QZD-7.5	80
22	100GW80-10-4	100	80	10	1440	4.0	62	QZD-4.0	80
23	100GW110-10-5.5	100	110	10	1440	5.5	66	QZD-5.5	100
24	100GW100-15-7.5	100	100	15	1440	7.5	67	QZD-7.5	100
25	100GW85-20-7.5	100	85	20	1400	7.5	68	QZD-7.5	100
26	100GW100-25-11	100	100	25	1460	11	65	JJ1-11	100
27	100GW100-30-15	100	100	30	1470	15	66	JJ1-26	100
28	100GW100-35-18.5	100	100	35	1460	18.5	65	JJ1-18.5	100
29	125GW130-15-11	125	130	15	1460	11	62	JJ1-11	100
30	125GW130-25-15	125	130	20	1440	15	63	JJ1-15	125
31	150GW145-6-7.5	150	145	6	1470	7.5	63	QZD7.5	125
32	150GW180-15-15	150	180	15	1470	15	65	JJ1-15	150
33	150GW180-20-18.5	150	180	20	1470	18.5	75	JJ1-18.5	150
34	150GW180-25-22	150	180	25	1470	22	76	JJ1-22	150
35	150GW130-30-22	150	130	30	1470	22	75	JJ1-22	150
36	150GW180-30-30	150	180	30	970	30	73	JJ1-30	150
37	150GW200-30-37	150	200	30	970	37	70	JJ1-37	150
38	200GW300-7-11	200	300	7	1470	11	73	JJ1-11	150
39	200GW250-11-15	200	250	11	1470	15	74	JJ1-15	200
40	200GW400-10-22	200	400	10	1470	22	76	JJ1-22	200
41	200GW400-13-30	200	400	13	1470	30	73	JJ1-30	200
42	200GW250-11-15	200	250	15	1470	18.5	72	JJ1-18.5	200
43	200GW300-15-22	200	300	15	1470	22	73	JJ1-22	200
44	200GW250-22-30	200	250	22	1470	30	71	JJ1-30	200
45	200GW350-25-37	200	350	25	1470	37	75	JJ1-37	200
46	200GW400-30-55	200	400	30	1480	55	70	JJ1-55	200
47	250GW600-9-30	250	600	9	980	30	74	JJ1-30	250
48	250GW600-12-37	250	600	12	1480	37	78	JJ1-37	250
49	250GW600-15-45	250	600	15	1480	45	75	JJ1-45	250
50	250GW600-20-55	250	600	20	1480	55	73	JJ1-55	250
51	250GW600-25-75	250	600	25	1480	75	73	JJ1-75	250
52	300GW800-12-45	300	800	12	1480	45	76	JJ1-45	300
53	300GW500-15-45	300	500	15	980	45	70	JJ1-45	300
54	300GW800-15-55	300	800	15	980	55	73	JJ1-55	300
55	300GW600-20-55	300	600	20	980	55	75	JJ1-55	300
56	300GW800-20-75	300	800	20	980	75	78	JJ1-75	300
57	300GW950-20-90	300	950	20	980	90	80	JJ1-90	300
58	300GW1000-25-110	300	1000	25	980	110	82	JJ1-110	300
59	300GW1100-10-55	300	1100	10	980	55	84.5	JJ1-55	300
60	350GW1500-15-90	350	1500	15	980	90	83.1	JJ1-90	350
61	350GW1200-18-90	350	1200	18	980	90	83.2	JJ1-90	350
62	350GW1100-28-132	350	1100	28	740	132	78.5	JJ1-132	350
63	350GW1000-36-160	350	1000	36	740	160	82.1	JJ1-160	350

【GW型】检查与维修：

【GW型】常见故障原因

1.不出水，被抽送液体重度与粒度过高；液流道堵塞；叶轮转向错；棒料抽进叶轮被卡；管道出口高度超出额定扬程高度。
2.流量不足、扬程低。电压偏低、叶轮转向错或耐磨密封磨损；液体重度粒度过高。
3.绝缘电阻低，周围环境潮湿，机械密封严重漏水。
