产品概述：
GDL型立式多级管道离心泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。
水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的Z佳泵型。
本司产品全部采用

产品型号：GDL
厂商性质：生产厂家
更新时间：2024-01-03
访问量：594

立即咨询

联系电话：18521033303

详细介绍

一、产品概述：
GDL型立式多级管道离心泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。
水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的*泵型。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

二、立式多级管道离心泵适用范围：
广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

三、立式多级管道离心泵产品特点：
1、水力模型先进：效率高，性能范围广。
2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。
3、外形美观：采用优质不锈钢外套，外形美观。
4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
5、*部件、降低噪音：*的水力部件设计，良好的过流性能，zui大地减少流动噪音。
6、立式结构，占地面积小。

四、立式多级管道离心泵技术参数：
流量：2-160m3/h；
扬程：24-200m；
功率：1.1-90kw；
转速：2900r/min；
口径：φ25-φ150；
温度范围：-15-+120℃；
工作压力：≤2.5Mpa。

五、立式多级管道离心泵型号意义：

六、立式多级管道离心泵性能参数:

型号	流量Q(m3/h)	扬程H(m)	吸程 (m)	电机功率(KW)
25GDL2-12*3	2	36	7.5	1.1
25GDL2-12*4	2	48	7.5	1.1
25GDL2-12*5	2	60	7.5	1.5
25GDL2-12*6	2	72	7.5	1.5
25GDL2-12*7	2	84	7.5	2.2
25GDL2-12*8	2	96	7.5	2.2
25GDL2-12*9	2	108	7.5	2.2
25GDL2-12*10	2	120	7.5	3
25GDL2-12*11	2	132	7.5	3
25GDL2-12*12	4	144	7.5	3
25GDL4-11*3	4	33	7.5	1.1
25GDL4-11*4	4	44	7.5	1.5
25GDL4-11*5	4	55	7.5	2.2
25GDL4-11*6	4	66	7.5	2.2
25GDL4-11*7	4	77	7.5	3
25GDL4-11*8	4	88	7.5	3
25GDL4-11*9	4	99	7.5	3
25GDL4-11*10	4	110	7.5	4
25GDL4-11*11	4	121	7.5	4
25GDL4-11*12	4	132	7.5	4
40GDL6-12*3	6	36	7.5	1.5
40GDL6-12*4	6	48	7.5	2.2
40GDL6-12*5	6	60	7.5	2.2
40GDL6-12*6	6	72	7.5	3
40GDL6-12*7	6	84	7.5	3
40GDL6-12*8	6	96	7.5	4
40GDL6-12*9	6	108	7.5	4
40GDL6-12*10	6	120	7.5	4
40GDL6-12*11	6	132	7.5	5.5
40GDL6-12*12	6	144	7.5	5.5
50GDL12-15*2	12	30	7	2.2
50GDL12-15*3	12	45	7	3
50GDL12-15*4	12	60	7	4
50GDL12-15*5	12	75	7	5.5
50GDL12-15*6	12	90	7	5.5
50GDL12-15*7	12	105	7	7.5
50GDL12-15*8	12	120	7	7.5
50GDL12-15*9	12	135	7	11
50GDL12-15*10	12	150	7	11
50GDL18-15*2	18	30	7	3
50GDL18-15*3	18	45	7	4
50GDL18-15*4	18	60	7	5.5
50GDL18-15*5	18	75	7	7.5
50GDL18-15*6	18	90	7	7.5
50GDL18-15*7	18	105	7	11
50GDL18-15*8	18	120	7	11
50GDL18-15*9	18	135	7	15
50GDL18-15*10	18	150	7	15
65GDL24-12*2	24	24	6	3
65GDL24-12*3	24	36	6	4
65GDL24-12*4	24	48	6	5.5
65GDL24-12*5	24	60	6	7.5
65GDL24-12*6	24	72	6	7.5
65GDL24-12*7	24	84	6	11
65GDL24-12*8	24	96	6	11
65GDL24-12*9	24	108	6	15
65GDL24-12*10	24	120	6	15
80GDL36-12*2	36	24	5.5	4
80GDL36-12*3	36	36	5.5	5.5
80GDL36-12*4	36	48	5.5	7.5
80GDL36-12*5	36	60	5.5	11
80GDL36-12*6	36	72	5.5	11
80GDL36-12*7	36	84	5.5	15
80GDL36-12*8	36	96	5.5	15
80GDL36-12*9	36	108	5.5	18.5
80GDL36-12*10	36	120	5.5	18.5
80GDL54-14*2	54	28	5	7.5
80GDL54-14*3	54	42	5	11
80GDL54-14*4	54	56	5	15
80GDL54-14*5	54	70	5	18.5
80GDL54-14*6	54	894	5	18.5
80GDL54-14*7	54	98	5	22
100GDL72-14*2	72	28	4.5	11
100GDL72-14*3	72	42	4.5	15
100GDL72-14*4	72	56	4.5	18.5
100GDL72-14*5	72	70	4.5	22
100GDL72-14*6	72	74	4.5	30
100GDL72-14*7	72	98	4.5	30

GDL型立式多级管道离心泵（结构图）

GDL型立式多级管道离心泵安装尺寸表

GDL型立式多级管道离心泵安装尺寸表：

GDL型立式多级管道离心泵（性能图谱）

GDL型立式多级管道离心泵（性能参数）

型号	流量Q(m3/h)	扬程H(m)	吸程 (m)	电机功率(KW)
25GDL2-12*3	2	36	7.5	1.1
25GDL2-12*4	2	48	7.5	1.1
25GDL2-12*5	2	60	7.5	1.5
25GDL2-12*6	2	72	7.5	1.5
25GDL2-12*7	2	84	7.5	2.2
25GDL2-12*8	2	96	7.5	2.2
25GDL2-12*9	2	108	7.5	2.2
25GDL2-12*10	2	120	7.5	3
25GDL2-12*11	2	132	7.5	3
25GDL2-12*12	4	144	7.5	3
25GDL4-11*3	4	33	7.5	1.1
25GDL4-11*4	4	44	7.5	1.5
25GDL4-11*5	4	55	7.5	2.2
25GDL4-11*6	4	66	7.5	2.2
25GDL4-11*7	4	77	7.5	3
25GDL4-11*8	4	88	7.5	3
25GDL4-11*9	4	99	7.5	3
25GDL4-11*10	4	110	7.5	4
25GDL4-11*11	4	121	7.5	4
25GDL4-11*12	4	132	7.5	4
40GDL6-12*3	6	36	7.5	1.5
40GDL6-12*4	6	48	7.5	2.2
40GDL6-12*5	6	60	7.5	2.2
40GDL6-12*6	6	72	7.5	3
40GDL6-12*7	6	84	7.5	3
40GDL6-12*8	6	96	7.5	4
40GDL6-12*9	6	108	7.5	4
40GDL6-12*10	6	120	7.5	4
40GDL6-12*11	6	132	7.5	5.5
40GDL6-12*12	6	144	7.5	5.5
50GDL12-15*2	12	30	7	2.2
50GDL12-15*3	12	45	7	3
50GDL12-15*4	12	60	7	4
50GDL12-15*5	12	75	7	5.5
50GDL12-15*6	12	90	7	5.5
50GDL12-15*7	12	105	7	7.5
50GDL12-15*8	12	120	7	7.5
50GDL12-15*9	12	135	7	11
50GDL12-15*10	12	150	7	11
50GDL18-15*2	18	30	7	3
50GDL18-15*3	18	45	7	4
50GDL18-15*4	18	60	7	5.5
50GDL18-15*5	18	75	7	7.5
50GDL18-15*6	18	90	7	7.5
50GDL18-15*7	18	105	7	11
50GDL18-15*8	18	120	7	11
50GDL18-15*9	18	135	7	15
50GDL18-15*10	18	150	7	15
65GDL24-12*2	24	24	6	3
65GDL24-12*3	24	36	6	4
65GDL24-12*4	24	48	6	5.5
65GDL24-12*5	24	60	6	7.5
65GDL24-12*6	24	72	6	7.5
65GDL24-12*7	24	84	6	11
65GDL24-12*8	24	96	6	11
65GDL24-12*9	24	108	6	15
65GDL24-12*10	24	120	6	15
80GDL36-12*2	36	24	5.5	4
80GDL36-12*3	36	36	5.5	5.5
80GDL36-12*4	36	48	5.5	7.5
80GDL36-12*5	36	60	5.5	11
80GDL36-12*6	36	72	5.5	11
80GDL36-12*7	36	84	5.5	15
80GDL36-12*8	36	96	5.5	15
80GDL36-12*9	36	108	5.5	18.5
80GDL36-12*10	36	120	5.5	18.5
80GDL54-14*2	54	28	5	7.5
80GDL54-14*3	54	42	5	11
80GDL54-14*4	54	56	5	15
80GDL54-14*5	54	70	5	18.5
80GDL54-14*6	54	894	5	18.5
80GDL54-14*7	54	98	5	22
100GDL72-14*2	72	28	4.5	11
100GDL72-14*3	72	42	4.5	15
100GDL72-14*4	72	56	4.5	18.5
100GDL72-14*5	72	70	4.5	22
100GDL72-14*6	72	74	4.5	30
100GDL72-14*7	72	98	4.5	30

一、GDL型立式多级管道离心泵概述：

GDL型立式多级离心泵系参照*产品设计制造的。叶轮、导叶和导流壳采用不锈钢板材冲压、拉伸、焊接成型，采用硬质合金机械密封及导轴承。具有体积小、重量轻、效率高、节能、振动噪音小、运转平稳、使用寿命长、立式安装、占地面积小、重量轻和外形美观等显著特点，是理想的更新换代产品。GDL型立式多级离心泵适用于高压运行系统中输送清水或物理化学性质的液体，如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。GDL型立式多级离心泵采用整体不锈钢(ZG1Cr18Ni9Ti)材质制造，适用于化工、食品、酿造、制药、纺织等行业。根据用户的要求可定制不锈钢306或316L材质。
二、GDL型立式多级离心泵产品特点：

1、GDL型立式多级离心泵为立式结构，具有占地面积小的特点，GDL型立式多级离心泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。
2、GDL型立式多级离心泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。
3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。
4、GDL型立式多级离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。
5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。
6、高效节能，外形美观。
7、注50口径以上内件铸件成形。

三、GDL型立式多级离心泵产品用途：

GDL型立式多级离心泵特别适用于锅炉给水，也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。

四、GDL型立式多级离心泵结构图：

五、GDL型立式多级离心泵工作条件：

a)GDL型立式多级离心泵可输送清水或物理化学性质类似于清水的液体；
b)温度范围：-15℃~+120℃；
c)工作压力：zui大压力2.5MPa，即系统压力=入口压力+闭阀工作时压力<2.5MPa；
d)周围环境的温度应低于40℃，相对湿度不超过95%；
e)输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。

六、GDL型立式多级离心泵型号意义：

例如：80GDL36-12X5
80-进出口直径（mm）
GDL- 立式多级离心泵

12-单级扬程（m）
36-设计点名义流量（m3/h)

七、GDL型立式多级离心泵性能参数：

型号	级数	流量 (m3/h)	扬程 (M)	转速 (r/min)	电机功率 (kw)	效率（%）	必需汽蚀余量 (NPSH)	重量
25GDLF2-12	3	1.4 2 2.4	36	2900	1.1	23 30 32	2.9	58
	4		48		1.1		2.9	62
	5		60		2		2.9	68
	6		72		2		2.9	72
	7		84		2		2.9	78
	8		96		2.2		2.9	82
	9		108		2		2.9	86
	10		120		3		2.9	98
	11		132		3		2.9	102
	12		144		3		2.9
	13		156		4		2.9
	14		168		4		2.9
	15		180		4		2.9
25GDLF4-11	3	2.8 4 4.8	33	2900	1.1	32 42 43	2.9	58
	4		44		1.5		2.9	65
	5		55		2.2		2.9	72
	6		66		2.2		2.9	76
	7		77		3		2.9	86
	8		88		3		2.9	90
	9		99		3		2.9	94
	10		110		4		2.9	110
	11		121		4		2.9	114
	12		132		4		2.9
	13		143		4		2.9
	14		154		5.5		2.9
	15		165		5.5		2.9
型号	级数	流量 (m3/h)	扬程 (M)	转速 (r/min)	电机功率 (kw)	效率（%）	必需汽蚀余量 (NPSH)	重量
40GDLF6-12	3	4.2 6 7.2	36	2900	1.5	43 52 50	2.9	72
	4		48		2.2		2.9	78
	5		60		2.2		2.9	82
	6		72		3		2.9	92
	7		84		3		2.9	96
	8		96		4		2.9	112
	9		108		4		2.9	116
	10		120		4		2.9	120
	11		132		5.5		2.9	140
	12		144		5.5		2.9
	13		156		7.5		2.9
	14		168		7.5		2.9
	15		180		7.5		2.9
50GDLF12-15	2	8.4 12 14.4	30	2900	2.2	49 57 55	3.5	113
	3		45		3		3.5	129
	4		60		4		3.5	149
	5		75		5.5		3.5	181

6	90	5.5	3.5	190
7	105	7.5	3.5	204
8	120	7.5	3.5	212
9	135	11	3.5	265
10	150	11	3.5	273
50GDLF18-15	2	12.6 18 21.6	30	2900	3	54 63 62	4.0	122
	3		45		4		4.0	142
	4		60		5.5		4.0	175
	5		75		7.5		4.0	189
	6		90		7.5		4.0	198
	7		105		11		4.0	252
	8		120		11		4.0	261
	9		135		15		4.0	280
	10		150		15		4.0	289
型号	级数	流量 (m3/h)	扬程 (M)	转速 (r/min)	电机功率 (kw)	效率（%）	必需汽蚀余量 (NPSH)	重量
65GDLF24-12	2	18 24 28.8	24	2900	3	54 63 62	4.0	122
	3		36		4		4.0	142
	4		48		5.5		4.0	175
	5		60		7.5		4.0	189
	6		72		7.5		4.0	252
	7		84		11		4.0	261
	8		96		11		4.0	280
	9		108		15		4.0	289
	10		120		15		4.0	20
	11		132		15		4.0
	12		144		18.5		4.0
80GDLF36-12	2	25.2 36.0 43.2	24	2900	4	59 71 70	4.2	193
	3		36		5.5		4.2	227
	4		48		7.5		4.2	244
	5		60		11		4.2	292
	6		72		11		4.2	302
	7		84		15		4.2	322
	8		96		15		4.2	332
	9		108		18.5		4.2	365
	10		120		18.5		4.2	375
80GDLF54-14	2	36 54 65	28	2900	7.5	62 73 71	4.0	218
	3		42		11		4.0	267
	4		56		15		4.0	287
	5		70		18.5		4.0	320
	6		84		18.5		4.0	330
	7		98		22		4.0	373
	8		112		30		4.0	400
	9		126		30		4.0	421
	10		140		37		4.0	432
型号	级数	流量 (m3/h)	扬程 (M)	转速 (r/min)	电机功率 (kw)	效率（%）	必需汽蚀余量 (NPSH)	重量
100GDLF72-14	2	50.4 72 86.4	28	2900	11	64 73 71	4.5	276
	3		42		15		4.5	298
	4		56		18.5		4.5	336
	5		70		22		4.5	381
	6		84		30		4.5	453
	7		98		30		4.5	466
	8		112		37		4.5	493
	9		126		37		4.5	582
	10		140		45		4.5	595
125GDLF100-20	2	75 108 130	40	2900	18.5	65 74 72	4.5	292
	3		60		30		4.5	430
	4		80		37		4.5	463
	5		100		45		4.5	555
	6		120		55		4.5	640
	7		140		75		4.5	840
	8		160		75		4.5	855
	9		180		90		4.5	870
	10		200		90		4.5	955
150GDLF160-20	2	108 162 194	40	2900	30	69 78 77	4.5	422
	3		60		37		4.5	452
	4		80		55		4.5	613
	5		100		75		4.5	820
	6		120		75		4.5	836
	7		140		90		4.5	922

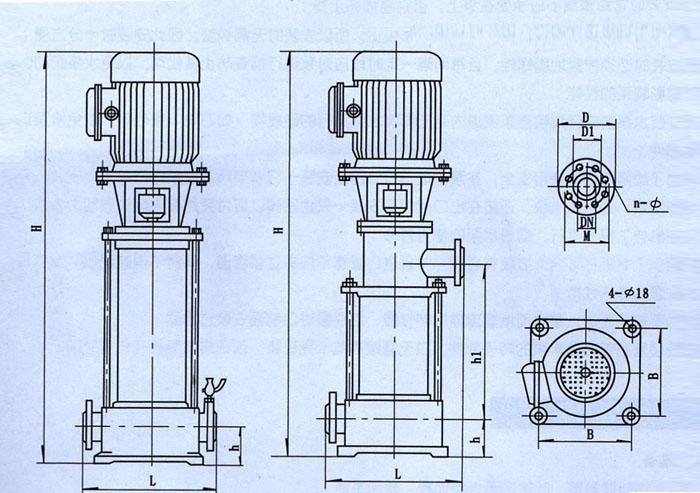

八、GDL型立式多级离心泵安装尺寸表及外形示意图：
