一、QDLF立式不锈钢多级离心泵产品概述：

QDLF立式不锈钢多级离心泵是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围， QDL 适用于无腐蚀性液体， QDLF立式不锈钢多级离心泵适用于轻度腐蚀性液体。
QDLF立式不锈钢多级离心泵主要零部件如叶轮、导流器、泵轴、外圆筒用不锈钢制造，QDL（N）系列所有过流部件均为不锈钢制造，具有良好的耐腐蚀性能，采用硬质合金轴承及机械密封，刚性联轴器传动，具有体积小、重量轻、抗腐蚀、振动小、噪音低、占地面积小、使用寿命长，外形美观等特点，特别是高效、节能等优点。

二、QDLF立式不锈钢多级离心泵型号意义：

三、QDLF立式不锈钢多级离心泵的工作条件：

稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
液体温度：常温型-15℃至+70℃热水型＋70℃至120℃
zui高环境温度：+40℃
海拔： zui高1000m

四、QDLF立式不锈钢多级离心泵应用范围：

普通型适合于液体传输，冷热清洁水、软化水的循环和增压。QDLF立式不锈钢多级离心泵亦适用于微碱水、矿物质水、蒸馏水、游泳池水及其它含氯化物液体，但液体允许温度需要降低。

五、QDLF立式不锈钢多级离心泵典型应用：

供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
灌溉：农田灌溉、喷灌、滴灌。

电机：

电机为全封闭，风冷式二极标准电机。
防护等级：IP55
绝缘等级：F
zui小进口压力NPSH：
如果QDLF立式不锈钢多级离心泵的压力低于输送液体的蒸汽压力，可能发生气蚀，为避免气蚀，确保泵进口侧有一zui小压力，zui大吸程H[m]可按下式计算： H=Pb×10.2-NPSH-Hf-Hv-Hs

式中：Pb=大气压力[bar](大气压力可设定为1bar)，在闭式系统中，Pb为系统压力[bar].NPSH=净正吸头[m]（可从NPSH曲线上泵可能的zui大流量处读取）。Hf=入口的管路损失[m]。Hv=蒸汽压力[m]。Hs=安全余量=zui小0.5m水头。如果计算所得H为正值，QDLF立式不锈钢多级离心泵可在zui大吸程情况下运行如果计算所得H为负值，必须有一zui小进口压力H的水头。
并联运行：
将多台QDLF立式不锈钢多级离心泵并联取代一台大泵可能更具优越性
在变流量系统中，适应系统所需工作点。
增加供水可能性，因为QDLF立式不锈钢多级离心泵出故障时，仅影响系统的部分流量。

六、QDLF立式不锈钢多级离心泵使用条件：

1、介质温度：-15℃~+120℃。 2、 zui大环境温度：+40℃。 3、 zui大环境压力：10bar。 4、 zui大进口压力受zui大环境压力限制。 5、当输送介质的密度或粘度大于水，需考虑配用较大功率的电机。四、输送介质 1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。 2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。 3、立式不锈钢多级泵泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。五、电机选用电机为全封闭、风冷式二极标准电机防护等级：IP55 绝缘等级：F 标准电压（50Hz）：单相 220V，三相 220V/380V

七、QDLF立式不锈钢多级离心泵典型应用：

QDL2/QDLF2不锈钢多级离心泵性能参数表
型号	配用电机 (kW)	Q m3/h	1	1.2	1.6	2	2.4	2.8	3.2	3.5
QDL2-20	0.37	H (m)	18	17	16	15	13	12	10	8
QDL2-30	0.37		27	26	24	22	20	18	15	12
QDL2-40	0.55		36	35	33	30	26	24	20	16
QDL2-50	0.55		45	43	40	37	33	30	24	20
QDL2-60	0.75		53	52	50	45	40	36	30	24
QDL2-70	0.75		63	61	57	52	47	41	35	28
QDL2-90	1.1		80	78	73	67	61	54	45	37
QDL2-110	1.1		98	95	89	82	73	64	54	44
QDL2-130	1.5		116	114	106	98	89	78	65	52
QDL2-150	1.5		134	130	123	112	10	90	73	60
QDL2-180	2.2		161	157	148	136	121	108	91	76
QDL2-220	2.2		197	192	180	165	148	130	110	90
QDL2-260	3		232	228	214	198	179	158	130	110

QDL4/QDLF4不锈钢多级离心泵性能参数表
型号	配用电机 (kW)	Q m3/h	1.5	2.0	3.0	4.0	5.0	6.0	7.0	8.0
QDL4-20	0.37	H (m)	19	18	17	15	13	10	8	6
QDL4-30	0.55		28	27	26	24	20	18	13	10
QDL4-40	0.75		38	36	34	32	27	24	19	13
QDL4-50	1.1		47	45	43	40	34	31	23	17
QDL4-60	1.1		56	54	52	48	41	37	28	20
QDL4-80/7	1.5		66	63	61	56	48	43	33	24
QDL4-80	1.5		74	72	70	64	55	50	38	27
QDL4-100	2.2		96	90	87	81	71	62	48	34
QDL4-120	2.2		114	108	104	95	85	75	58	41
QDL4-160/14	3.0		136	126	122	112	101	89	68	48
QDL4-160	3.0		152	144	140	129	115	101	78	55
QDL4-190	4.0		183	171	168	153	137	122	93	67
QDL4-220	4.0		211	200	192	178	160	138	108	79

QDL8/QDLF8不锈钢多级离心泵性能参数表
型号	配用电机 (kW)	Q m3/h	5	6	7	8	9	10	11	12
QDL8-20	0.75	H (m)	21	20	19	18	17	16	15	14
QDL8-30	1.1		31	30	29	28	26	24	23	20
QDL8-40	1.5		41	40	39	37	35	32	30	27
QDL8-50	2.2		52	50	48	46	44	41	37	34
QDL8-60	2.2		62	60	58	55	53	49	45	41
QDL8-80	3.0		83	80	78	74	70	65	60	54
QDL8-100	4.0		104	100	97	92	88	80	75	68
QDL8-120	4.0		125	120	116	110	105	97	90	81
QDL8-140	5.5		146	140	136	129	123	113	105	95
QDL8-160	5.5		166	160	155	147	140	130	120	108
QDL8-180	7.5		187	180	175	166	158	146	135	122
QDL8-200	7.5		208	200	194	185	175	162	150	135

QDL16/QDLF16不锈钢多级离心泵性能参数表
型号	配用电机 (kW)	Q m3/h	8	10	12	14	16	18	20	22
QDL16-30/2	2.2	H (m)	28	27	26	25	23	21	19	17
QDL16-30	3.0		42	41	39	37	35	32	29	26
QDL16-40	4.0		56	54	52	50	47	44	38	34
QDL16-50	5.5		69	68	65	62	59	54	48	43
QDL16-60	5.5		83	81	78	75	70	64	58	52
QDL16-70	7.5		97	95	92	87	82	75	68	61
QDL16-80	7.5		111	108	105	100	94	86	77	70
QDL16-100	11		139	136	131	125	118	108	97	87
QDL16-120	11		167	163	157	150	141	129	116	105
QDL16-140	15		194	190	184	175	165	151	136	122
QDL16-160	15		222	217	210	200	189	173	155	140

八、QDLF立式不锈钢多级离心泵的用途：

①市政供水及增压②工业循环系统加工系统③锅炉给水及冷热凝系统④家庭供水
⑤环保水处理，渗透分析系统⑥农业灌溉及脱水⑦工业厂房清洗及各种清洗工作
⑧（其他）许多专门用途

九、QDLF立式不锈钢多级离心泵的管路联接P：

焊接（快装接管）	DIN25mm或32
螺纹（椭圆法兰）	ZG1"或ZG1 1/4"

QDLF立式不锈钢多级离心泵工作条件

·冷热清洁的，非易燃易爆并不含有固体颗粒纤维的液体

·液体温度：-15℃至+120℃

·环境温度： zui高+120℃

·zui小入口压力：根据NPSH曲线+zui小安全扬程量0.5米水头

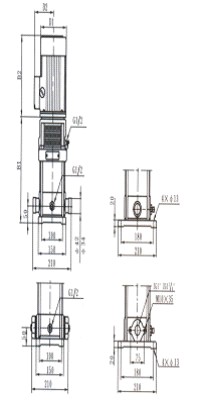

QDLF立式不锈钢多级离心泵尺寸和重量

泵型号	尺寸（毫米）
泵型号	B1	B2	B1+B2	D1	D2	重量（公斤）
QDLF2-20	220	225	445	145	110	20
QDLF2-30	238	225	463	145	110	20
QDLF2-40	256	225	481	145	110	20
QDLF2-50	274	225	499	145	110	20
QDLF2-60	297	225	522	145	110	25
QDLF2-70	315	225	540	145	110	25
QDLF2-90	351	245	596	170	150	30
QDLF2-110	387	245	632	170	150	30
QDLF2-130	440	245	685	170	150	35
QDLF2-150	476	245	721	170	150	35
QDLF2-180	530	265	795	180	155	40
QDLF2-220	602	265	867	180	155	45
QDLF2-260	682	290	972	180	155	50

十、QDLF立式不锈钢多级离心泵的结构图：

序号	名称	材料
1	底座	灰铸铁
2	泵座	不锈钢
3	进口导流器	不锈钢
4	密封垫片	聚四氟乙烯
5	衬套	不锈钢
6	叶轮	不锈钢
7	带轴承导流器	不锈钢
8	轴承	硬质合金
9	导流器	不锈钢
10	外圆筒	不锈钢
11	圆套	不锈钢
12	出口导流器	不锈钢
13	机械密封	硬质合金、氟橡胶
14	波形弹簧 ( 碟形垫片 )	不锈钢
15	电机座	灰铸铁
16	泵轴	不锈钢
17	保护片	不锈钢
18	联轴器	铸钢 ( 粉末冶金 )
19	电机	标准立式电机
20	调节螺钉	不锈钢
21	丝堵	不锈钢
22	拉杆	45# 钢
23	放水调压组件	不锈钢

十一、QDLF立式不锈钢多级离心泵安装说明：

1、安装时管路重量不不应承受在泵上，否则易损环水泵；
2、泵电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便；
3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物，（如石块、铁砂等）以免水泵运行时损还过流部件；
4、安装进必须拧紧地脚螺栓，且每间隔一事实上时段应对泵过行检查防止其松动，以免水泵起动时发生剧烈振动而影响的性能；
5、为了维修方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程，为了防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在*工况下运行，增长水泵的使用寿命；
6、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；
7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；
8、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。

QDLF立式不锈钢多级离心泵的使用注意事项：

1、进水管路必须高度密封，不能漏水、漏气；
2、禁止泵在汽蚀状态下长期运行；
3、禁止泵在大流量工况运行时，电机超电流长期运行；
4、定时检查泵运行中的电机电流值，尽量使泵在设计工况范围内运行；
5、QDLF立式不锈钢多级离心泵在运行中应有专人看管，以免发生意外；
6、QDLF立式不锈钢多级离心泵每运行500小时应对轴承进行加油；
7、QDLF立式不锈钢多级离心泵进行长期运行后，由于机械磨损，使机组噪声及振动增大，应停车检查，必要进可更换易损零件及轴承，机组大修期一般为一年。
机械密封的维护与保养
8、机械密封润滑液应清洁无固体颗粒；
9、严禁机械封在干磨情况下工作；
10、QDLF立式不锈钢多级离心泵起动前应盘动泵（电机）几圈，以免突然起动造成机械密封断裂损坏。
