您的位置：首页 / 产品展示 / 水泵_水泵系列产品 / 离心泵 / IH卧式耐腐蚀化工离心泵

卧式耐腐蚀化工离心泵

不锈钢化工泵是单级单吸(轴向吸入)悬臂式离心泵又名(不锈钢离心泵 )供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用标准ISO2858，具有性能范围广、效率高、“三化"水平高和维修方便等特点，其效率比F型泵平均提高5%，是国家推广的节能产品。

产品型号：IH
厂商性质：生产厂家
更新时间：2024-01-03
访问量：825

立即咨询

联系电话：18521033303

详细介绍

不锈钢化工泵是单级单吸(轴向吸入)悬臂式离心泵又名(不锈钢离心泵 )供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用标准ISO2858，具有性能范围广、效率高、“三化”水平高和维修方便等特点，其效率比F型泵平均提高5%，是国家推广的节能产品。
二、IH型不锈钢化工泵产品用途：
IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为300℃以下。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
三、IH型不锈钢化工泵技术参数：

流量：6.3～400m3/h；

扬程：5～132m；

转速：2900、1450r/min；

功率：0.55～110KW；

进口直径：50～200mm；

zui高工作压力：1.6Mpa。
四、IH型不锈钢化工泵型号意义：

IH 80-65-160A

IH - 标准化工离心泵
80 - 吸入口直径mm
65 - 排出口直径mm
160 - 叶轮名义直径mm
A - 叶轮外径经*次切割

五、IH型不锈钢化工泵结构说明:

序号	名称	材料
序号	名称	材料
1	泵体	ZG1Cr18Ni9Ti
2	口环	ZG1Cr18Ni9Ti
3	叶轮	ZG1Cr18Ni9Ti
4	泵盖	ZG1Cr18Ni9Ti
5	机械密封	四氟乙烯,氧化铝、碳化硅、硬质合金
6	支架	HT200
7	泵轴	1Cr18Ni9Ti
8	底座	HT200

六、IH型不锈钢化工泵性能参数表

型号泵进口-出口-叶轮 mmmmmm	进口← mm	出口→ mm	流量 m 3 /h	扬程 m	配用电机		叶轮直径 mm
型号泵进口-出口-叶轮 mmmmmm	进口← mm	出口→ mm	流量 m 3 /h	扬程 m	型号	功率KW	叶轮直径 mm
IH50-32-125	50	32	12.5	20	Y90L-2	2.2	125
IH50-32-125	50	32	6.3	5	Y801-4	0.55	125
IH50-32-160	50	32	12.5	32	Y100L-2	3	160
IH50-32-160	50	32	6.3	8	Y801-4	0.55	160
IH50-32-200	50	32	12.5	50	Y132S 1 -2	5.5	200
IH50-32-200	50	32	6.3	12.5	Y802-4	0.75	200
IH50-32-250	50	32	12.5	80	Y160M 1 -2	11	250
IH50-32-250	50	32	6.3	20	Y90S-4	1.5	250
IH65-50-125	65	50	25	20	Y100L-2	3	125
IH65-50-125	65	50	12.5	50	Y901-4	0.55	160
IH65-50-160	65	50	25	32	Y132S 1 -2	0.5	160
IH65-50-160	65	50	12.5	5	Y802-4	0.75	200
IH65-40-200	65	40	25	50	Y132S 2 -2	7.5	200
IH65-40-200	64	40	12.5	12.5	Y90S-4	1.1	250
IH65-40-250	64	40	25	80	Y160M 2 -2	15	250
IH65-40-250	65	40	12.5	20	Y100L 1 -4	2.2	125
IH80-65-125	80	65	50	20	Y132S 1 -2	5.5	125
IH80-65-125	80	65	25	5	Y802-4	0.75	160
IH80-65-160	80	65	50	32	Y132S 2 -2	7.5	160
IH80-65-160	80	65	25	8	Y90L-4	1.5	200
IH80-50-200	80	50	50	50	Y160M 2 -2	15	200
IH80-50-200	80	50	25	12.5	Y100L 1 -4	2.2	250
IH80-50-250	80	50	50	80	Y180M-2	22	315
IH80-50-250	80	50	25	20	Y100L 2 -4	3	315
IH80-50-315	80	50	50	125	Y200L 2 -2	37	125
IH80-50-315	80	50	25	32	Y132S-4	5.5	125
IH100-80-125	100	80	100	20	Y160M 1 -2	11	160
IH100-80-125	100	80	50	5	Y90L-4	1.5	160
IH100-80-160	100	80	100	32	Y160M 2 -2	15	200
IH100-80-160	100	80	50	8	Y100L 1 -4	2.2	200
IH100-65-200	100	65	100	50	Y180M-2	22	250
IH100-65-200	100	65	50	12.5	Y112M-4	4	250
IH100-65-250	100	65	100	80	Y200L 2 -4	37	315
IH100-65-250	100	65	50	20	Y132S-4	5.5	315
IH100-65-315	100	65	100	125	Y280S-2	75	200
IH100-65-315	100	65	50	32	Y160M-4	11	200
IH125-100-200	125	100	200	50	Y225M-2	45	250
IH125-100-200	125	100	100	12.5	Y132M-4	7.5	250
IH125-100-250	125	100	200	80	Y280S-2	75	315
IH125-100-250	125	100	100	20	Y160M-4	11	400
IH125-100-315	125	100	100	32	Y160L-4	15	250
IH125-100-400	125	100	100	50	Y200L-4	30	315
IH150-125-250	150	125	200	20	Y180M-4	18.5	250
IH150-125-315	150	125	200	32	Y200L-4	30	315
IH150-125-400	150	125	200	50	YB250M-4	55	400
IH200-150-250	200	150	400	20	YB225S-4	37	250
IH200-150-315	200	150	400	32	YB225M-4	45	315
IH200-150-400	200	150	400	50	YB280S-4	75	400

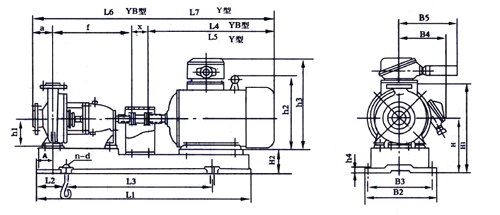

【IH型不锈钢化工离心泵】外形尺寸图：

产品型号	电机型号功率 (Kw)	外形及安装尺寸
		A	L1	L2	L3	L4	a	f	X	L5	B2	B3	B4/B5	h1	h2/h2’	h3	H	H1	H2	n-d
IH50-32-125	YB801-4/0.55		820	150	540	330	80	385	100	895	360	320	150/225	112	170/325	25	197	317	442	4-φ19
	YB802-2/1.1
	YB90S-2/1.5	80				360				925			155/225		190/340
	YB90L-2/2.2		920	170	600	385				950	390	350				30			447
	YB100L-2/3.0					430				995			180/225		245/370				467
IH50-32-160	YB801-4/0.55		820	150	540	330	80	385	100	895	360	320	150/225	132	170/325	25	217	377	462	4-φ19
	YB802-4/0.75															25
	YB90S-4/1.1					360				925			155/225		190/340	25			467
	YB90L-2/2.2	80	920	170	600	385				950	390	350				30
	YB100L-2/3.0					430				995			180/225		245/370	30			482
	YB112M-2/4.0					460				1025			190/225		265/385	30			490
	YB132S1-215.5		1020	190	660	510				1070	450	400	210/240		315/430	60			510	4-φ24
IH50-32-200	YB801-4/0.55	80	820	150	540	330	80	385	100	895	360	320	150/225	160	1701325	30	245	425	490	4-φ19
	YB802-4/0.75
	YB90S-4/I.I					360				925			155/225		190/340	25			495
	YB90L-4/1.5		920	170	600	380				950	390	350				30
	YB112M-2/4.0					460				1025			1901225		265/385	30			518
	YB132S1-215.5		1020	190	660	510				1075	450	400	210/240		3151430	30	260	440	543	4-φ24
	YB132S2-2/7.5															30
	YB160M1-2/11		1140	210	740	655				1220	490	440	255/240		385/485	30			585
IH50-32-250	YB90S-4/1.1	95	1020	190	660	360	100	500	100	1060	450	400	155/255	180	1901340	30	265	490	515	4-φ24
	YB90L-4/1.5					385				1085
	YB100L1-4/2.2					430				1130			1801225		245/370				535
	YB100L2-4/3.0
	YB132S2-2/7.5		1140	210	740	510				1210	490	440	210/240		315/430		280	525	578
	YB160M1-2/11		12K	225	840	655				1355	540	490	255/240		385/485		300		625
	YB160M2-2/15
	YB160L-2/18.5					695				1395
	YB180M1-2/22					730				1430			2851240		4301525				645

产品型号	电机型号功率(Kw)	外形及安装尺寸
		A	L1	L2	L3	L4	a	f	x	L5	B2	B3	B4/B5	h1	h2/h2’	h3	H	H1	H2	n-d
IH65-50-125	YB801-4/0.55	80	820	150	540	330	80	385	100	895	360	320	150/225	112	170/325	25	197	337	442	4-φ19
	YB802-4/0.75
	YB90L-2/2.2		920	170	600	385				950	390	350	155/225		190/340	30			447
	YB100L-2/3.0					430				995			180/225		245/370				467
	YBI12M-2/4.0					460				1025			190/225		265/385				495
	YB132S1-2/5.5		020	190	660	510				1075	450	400	210/240		315/430				490	4-φ24
IH65-50-160	YB801-4/0.55	80	820	150	540	330	80	385	100	895	360	320	150/225	132	170/325	25	217	377	462	4-φ19
	YB802-4/0.75
	YB90S-4/1.1					360				925			155/225		190/340				467
	YB90L-4/1.5		920	170	600	385				950	390	350				30
	YB100L-2/3.0					430				995			180/225		245/370				487
	YB112M-2/4.0					460				1025			190/225		265/385				490
	YB132S1-2/5.5		1020	190	660	510				1075	450	400	210/240		315/430	30	212	372	515	4-φ24
	YB132S-2/7.5
	YB160M1-2/11		140	210	740	655				1220	490	440	255/240		385/485				557
IH65-40-200	YB802-4/0.75	80	920	170	600	330	100	385	100	915	390	350	150/225	160	170/325	30	245	425	490	4-φ19
	YB90S-4/1.1					360				945			155/225		190/340				495
	YB90L-4/1.5					385				970
	YB100L1-4/2.2					430				1015			180/225		245/370				515
	YB132S1-2/5.5		1020	190	660	510				1095	450	400	210/240		315/430	30	260	425	543	4-φ24
	YB132S1-2/7.5
	YB160M1-2/11		1140	210	740	655				1240	490	440	255/240		385/485			440	585
	YB160Mr2/15
IH65-40-250	YB90S-4/1.1		1020	190	660	360	100	500	100	1060	450	400	155/225		190/340		265	490	515	4-φ24
	YB90L-4/I.5					385				1080
	YB100L1-4/2.2									1130			180/225		245/370				535
	YB100L1-4/3.0					430
	YB112M-4/4.0					460				1160			190/225		265/385	30			538
	YB160M1-2/11	95	1270	225	840	655				1355	540	490	255/240	180	385/485		300	525	625
	YB160M-2/15
	YB160L-2/18.5					695				1395
	YB180M-2/22					730				1420			285/240		430/525				645
	YB200L1-2/30		1420	250	940	803				1503	610	550	310/290		475/590	40	320	545	710	4-φ28
IH65-40-315	YB100L-4/3.0	95	1140	210	740	430	125	500	100	1155	490	440	180/225		245/370	30	300	550	570	4-φ24
	YB112M-4/4.0					460				1185			190/225		265/385				573
	YB132S-4/5.5					510				1235			210/240		315/430				598
	YB132M-4/7.5					550				1275
	YB160M-4/11		1270	225	840	655				1380	540	490	255/240		385/485		320	570	645
	YB160M-2/15													200
	YB160L-2/18.5					695				1420
	YB180M-2/22					730				1455			285/240		430/525				665
	YB200L1-2/30		1420	250	940	803				1528	610	550	310/290		475/590	40	340	590	730	4-φ28
	YB200L-2/37
	YB225M-2/45					840				1565			345/290		530/615

产品型号	电机型号功率 (Kw)	外形及安装尺寸
		A	L1	L2	L3	L4	a	f	X	L5	B2	B3	B4/B5	h1	H2/h2’	h3	H	H1	H2	n-d
IH80-65-125	YB801-4/0.55	80	820	150	540	330	100	385	100	915	360	320	150/225		170/325	25	217	377	462	4-φ19
	YB802-4/0.75
	YB90S-4/1.1					360				945			155/225		190/340				467
	YB90L-4/1.5		920	170	600	380				970	390	350
	YB100L-2/3.0					430				1015			180/225	132	245/370	30			487
	YB112M-2/4.0					460				1045			190/225		265/385				490
	YB132S1-2/5.5		1020	190	660	510				1095	450	400	210/240		315/430				515	4-φ24
	YB132S2-2/7.5
	YB160M1-2/11		1140	210	740	655				1240	490	440	255/240		385/485		232	392	557
IH80-65-160	YB802-4/0.75		920	170	600	330	100	385	100	915	390	350	150/225		170/325	25	245	425	490	4-φ19
	YB90S-4/1.1					360				945			155/225		190/340				495
	YB90L-4/1.5					385				970
	YB100L1-4/2.2					430				1015			180/225		245/370				515
	1喝132S1-2/5.5	80	1020	190	660	510				1095	450	400	210/240	160	315/430	30			543	4-φ24
	YB132S2-2/7.5
	YB160MI-2/II		1140	210	740	655				1240	490	440	255/240		385/485		260	440	585
	YB160M2-2/15
IH80-50-200	YB90S-4/1.1	80	920	170	600	360	100	385	100	945	390	350	155/225		190/340		245	445	495	4-φ18.5
	YB90L-4/1.5					385				970
	YB100L1-4/2.2					430				1015			180/225		245/370				515
	YB100L2-4/3.0
	YBI12M-4/4.0					460				1045			190/225		265/385				518
	YB132S2-2/7.5		1020	190	660	510				1095	450	400	210/240	160	315/430	30			543	4-φ24
	YB160MI-2/11		1140	210	740	655				1240	490	440	255/240		385/485		260	460	585
	YB160M2-2/15									1280
	YB160L-2/18.5					695
	YB180M-2/22					730				1315			285/240		430/525		260	460	605
IH80-50-250	YB100L1-4/2.2	95	1020	190	660	430	125	500	100	1155	450	400	180/225		245/370		265	490	535	4-φ24
	YB100L2-4/3.0
	YB112M-4/4.0					460				1185			190/225		265/385			505	538
	YB1325-415.5		1140	210	740	510				1235	490	440	210/240		315/430	30	280		578
	YB132M-4/7.5					550				1275
	YB160M2-2/15		1270	225	840	655				1380	540	490	255/240	180	385/485		300	525	625
	YB160L-2/18.5					695				1420
	YB180M-2/22					730				1455			285/240		430/525				645
	YB200L1-2/30		1420	250	940	803				1528	610	550	310/290		475/590	40	320	545	715	4-φ28
	YB200L1-2/37
	YB225M-2/45					840				1565			345/290		530/615				730
IH80-50-315	YB112M-4/4.0		1140	210	740	460	125	500	100	1135	490	440	190/225		265/385	30	325	605	598	4-φ24
	YB132S-4/5.5					510				1235			210/240		315/430				623
	YB132M-4/7.5					550				1275
	YB160M-4/11		1270	225	840	655				1380	540	490	255/240		385/485	40	345	625	670
	YB160L-4/15					695				1420
	YB200L1-2/30	95	1420	250	940	803				1528	610	550	310/290	225	475/590		365	645	755	4-φ28
	YB200L2-2/37
	YB225M-2/45					840				1565			345/290		530/615	40
	YB250M-2/55		1620	290	1060	935				1660	660	600	385/330		575/740		385	665	875
	YB280S-2/75		1820	320	120c	1010				1735	730	670	410/330		640/800		385	665	905

产品型号	电机型号功率(Kw)	外形及安装尺寸
		A	L1	L2	L3	k	a	f	X	L5	B2	B3	B4/B5	h1	H2/h2’	h3	H	H1	H2	n-d
IH100-80-125	YB802-4/0.75	95	920	170	600	330				915	390		150/225		170/325	30	245	425	490	4-φ19
	YB90S-4/1.1					360				945			155/225		190/340				495
	YB90L-4/1.5					385				970		350
	YBI00L1-4/2.2					430				：015			180/225		245/370				515
	YB100L-4/3.0
	YBI12M-4/4.0					460	100	385	100	1045			190/225	160	265/385				518
	YB132S1-2/5.5		1020	190	660	510				1095	450	400	210/240		315/430		245	425	543	4-φ24
	YB132S2-2/7.5
	YB160M1-2/11		1140	210	740	655				1240	490	440	255/240		385/485	30	260	440	585
	YB160M2-2/15
IH100-80-160	YB90L-4/1.5	95	1020	190	660	385	100	500	100	1085	450	400	155/225		190/340		245	445	495	4-φ24
	YB100L1-4/2.2					430				1130			1801225		245/370				515
	YB100L2-4/3.0
	YB112M-4/4j0					460				1160			1901225		3651385				518
	YB132S-2/7.5		1140	210	740	510				1210	490	440	210/240		315/430	30	260	460	558
	YB160M1-2/11		1270	225	840	655				1355	540	490	255/240	160	385/485		280	480	605
	YB160M2-2/15
	YB160L-2/18.5					695				1395
	YB180M-2/22					730				1430			285/240		430/525				625
	YB200L1-2/30		142C	250	940	803				1503	610	550	310/290		475/590	40	300	500	690	4-φ28
IH100-65-200	YB100L1-4/2.2	95	1140	210	740	430	100	500	140	1170	490	440	1801225		245/370	30	280	505	550	4-φ24
	YB100L-4/3.0
	YB112M-4/4.0					460				1200			1901225		265/385				553
	YB132S-415.5					510				1250			210/240		315/430				578
	YB132M-4/7.5					550				1290
	YB160M-2/15		1270	225	840	655				1395	540	490	255/240	160	385/485			525	625
	YB160L-2/18.5					695				1435
	YB180M-2/22					730				1470			285/240		430/525	40			645
	YB200L1-2/30		1420	250	940	803				1543	610	550	310/290		475/590		300	545	710	4-φ28
	YB200L2-2/37
	YB225M-2/45					340				158C			3451290		530/615		320	545	710
IH100-65-250	YB100L2-4/3.0	110	1140	210	740	430	125	500	140	1195	490	440	1801225		2451370	30	300	550	570	4-φ24
	YBI12M-4/4.0					460				1225			190/225		265/385				573
	YB13252-4/5.5					510				1275			210/240		315/430				598
	YB132M-4/7.5					550				1315
	YB160M-4/11		127C	225	840	665				1420	540	490	255/240		385/485		320	570	645
	YB160L1-4/15					695				1460
	YB180M-2/22					730				1495			285/240	200	4301525				665
	YB200L1-2/30		1420	250	940	803				1570	610	550	310/290		475/590		340	590	736	4-φ28
	YB200L2-2/37
	YB225M-2/45					870				1635			345/290		530/615	40	340	590	750
	YB250M-2/55		1620	290	1060	935				170C	660	600	385/290		575/740		360	610	850
	YB280S-2/75		1820	320	1200	101(				1775	730	670	410/330		640/800		360	610	880

产品型号	电机型号功率(Kw)	外形及安装尺寸
		A	L1	L2	L3	k	a	f	X	L5	B2	B3	B4/B5	h1	h2/h2’	h3	H	H1	H2	n-d
IH100-65-315	YB132S-4/5.5	110	1270	225	840	510	125	530	140	1305	540	490	210/240		315/430	30	345	625	643	4-φ24
	YB132M-4/7.5					550				1345
	YB160M-4/11					655				1450			255/240		385/485				670
	YB160L-4/15		1420	250	940	695				1490	610	550				40	365	645	670	4-φ28
	YB180M-4/18.5					730				1525			285/240		430/525				710
	YB200L2-2/37												310/290	225	47S/590				755
	YB225M-2/45		1620	290	1060	870				1665	660	600	345/290		S30/615				755
	YB250M-2/55					935				1730			38S/330		575/740		385	665	875
	YB280S-2/75		1820	320	120C	1010				1805	730	670	410/330		640/800		385	665	905
	YB280M-2/90					1060				1855
IH125-100-200	YB112M-4/4.0	110	1140	210	740	460	125	500	140	1225	490	440	190/225	200	265/385	30	300	580	573	4-φ24
	YB132S-4/5.5					510				1275			210/240		315/430				598
	YB132M-4/7.5					550				1315
	YB160M-4/11		1270	225	840	655				1420	540	490	250/240		385/485		320	600	645
	YB200L-2/30		1420	250	940	803				1568	610	550	310/290		475/590	40	340	620	730	4-φ28
	YB200L2-2/37
	YB225M-2/45					840				1605			345/290		530/615		340	620	730
	YB250M-2/55		1620	290	1060	935				1700	660	600	385/330		575/740		360	640	850
	YB280S-2/75		1820	320	1200	1010				1775	730	670	410/330		640/800		360	640	880
IH125-100-250	YB132S-4/5.5	110	1270	225	840	510	140	530	140	1320	540	490	210/240		315/430	30	345	625	643	4-φ24
	YB132M-4/7.5					550				1360
	YB160M-4/11					655				1465	255/240		385/485		670
	YB160L-4/15		1420	250	940	695				1505		610			550	40	365	645	690	4-φ28
	YB180M-4/18.5					730				1540	285/240		225	430/525					710
	YB225M-2/45		1620	290	"060	840				1650	660	600		345/290	530/615		385	665	775
	YB250M-2/55					935				1745				385/330	575/740		385	665	875
	YB280S-2/75		1820	320	1200	1010				1820	730	670		410/330	640/800		385	665	905
	YB280M-2/90					1060				1870
IH125-100-315	YB160M-4/11	110	1270	225	840	655				1465	540	490	255/240		385/485		370	685	695	4-φ24
	YB160L-4/15		1420	250	940	695				1505	610	550					390	705	715	4-φ28
	YB180M-4/18.5					730				1540			285/240		430/525				735
	YB180L-4/22					750				1560
	YB200L-4/30					803	140	530	140	1613			310/290	250	475/590	40			780
	YB225S-4/37					845				1655			345/290		530/615
	YB280S-2/75		1820	320	1200	1010				1820	730	670	410/330		640/800		410	725	930
	YB280M-2/90					1060				1870
IH125-100-400	YB160L-4/15	130	1620	290	1060	695	140	530	140	1505	660	600	225/240		385/485	40	440	795	765	4-φ28
	YB180M-4/18.5					730				1540			285/240		430/S2S				785
	YB180L-4/22					750				1560
	YB200L-4/30					803				1613			310/290	280	47S/S90				836
	YB225S-4/37					845				1655			345/290		530/615				850
	YB225M-4/45					870				168C
	YB250M-4/55					935				1745			385/330		575/740				930

产品型号	电机型号功率 (Kw)	外形及安装尺寸
		A	L1	L2	L3	L4	a	f	X	L5	B2	B3	B4/B5	h1	h2/h27	h3	H	H1	H2	n-d
IH150-125-250	YB160M-4/11	110	270	225	840	655	140	530	140	1465	540	490	255/240	250	385/485	30	370	725	695	4-φ24
	YB160L-4/15		1420	250	940	695				1505	610	550				40	390	745	715	4-φ28
	YB180M-4/18.5					730				1540			285/240		430/525				735
	YB180L-4/22					750				1560
	YB220L-4/30					803				1613			310/290		475/590				780
	YB225S-4/37					845				1655			345/290		530/615
IH150-125-315	YB180M-4/18.5	130	1620	290	1060	730	140	530	140	1540	660	600	285/240	280	430/525	40	440	775	785	4-φ28
	YB180L-4/22					750				1560
	YB200L-4/30					803				1613			310/290		475/S90				830
	YB225S-4/37					840				1650			345/290
	YB225M-4/45					870				1680					530/61S
	YB250M-4/55					935				1745			38S/330		STS/740
IH150-125-400	YB200L-4/30	110	1620	290	1060	803	140	530	140	1613			310/290	315	475/S90	40	475	875	865	4-φ28
	YB225S-4/37					845				1655	660	600	325/290		S30/61S
	YB225M-4/45					870				1680
	YB250M-4/55					935				1745			385/330		575/740				965
	YB280S-4/75		1820	320	1200	1010				1820	730	670	410/330		640/800				995
	YB280M-4/90					1060				1870
IH200-150-250	YB180L-4/22	130	1620	290	1060	750	160	530	180	1620	660	600	51.SSP.40	280	430/525	40	440	815	785	4-φ28
	YB200L-4/30					803				1673			310/290		475/590				830
	YB225S-4/37					840				1710					S30/615
	YB225M-4/45					870				1740			345/290
	YB250M-4/55					935				1805			385/330		575/740				930
	YB280S-4/75		1820	320	1200	1010				1880	730	670	410/330		640/880				960
IH200-150-315	YB200L-4/30	130	1820	320	1200	803	160	670	180	1813	730	670	310/290	315	475/S90		475	875	865	4-φ28
	YB225S-4/37					845				1855			34S/290		530/615
	YB225M-4/45					870				1880
	YB250M-4/55					935				1945			385/330		575/740	40			965
	YB280S-4/75					1010				2020			410/330		640/800				995
	YB280M-4/90					1060				2070
IH200-150-400	YB250M-4/55	130	1820	320	1200	935	160	670	180	1945	730	670	38S/330		575/740	40	475	925	965	4-φ28
	YB280S-4/75					1010				2020			410/330	315	640/800				995
	YB200M-4/90					1060				2070

【IH型不锈钢化工离心泵】安装：

一、IH型不锈钢化工泵的安装是否合理，对泵的正常运行和使用寿命有很重要的影响，所以安装前必须仔细校正，不得草率，泵的外形及安装尺寸。
二、必须保证泵在工作时不超过其允许汽蚀余量。泵的吸上高度（或倒灌高度）必须根据泵的汽蚀余量特性，管路阻力损失特性及高温水的吸入液面压力来确定。
1、泵吸上使用情况下，应在吸入管路上装上底阀，并在出口管路上设置壤液螺孔或阀门，以供起动前灌泵之用。
2、泵倒灌使用情况下，应在吸入管路上装上阀门和过滤器，以免杂物进入。
三、吸入和吐出管路应该另有支架，不能用作支承。
四、安装的地点，应便于巡回检查和检修。
五、IH型不锈钢化工泵安装顺序：
1、将机组放在埋有地脚螺栓的基础上，在底座和基础之间放置成对的楔垫作找正之用。
2、松开联轴器。用水平仪分别放在泵轴或底座上，通过调整禊垫，找正机组的水平后，适当拧紧地脚螺栓，以防走动。
3、用混凝土灌注底座和地脚螺检孔。
4、待混凝土干涸后，应拧紧地脚螺栓，并重新检查泵轴的氷平度。
5、在接好管路及确定原动机转动方向以后，接上联轴器，再核对一遍轴的同心度，测量联轴器的外园上下，左右的差异不得超过0.1mm,两联轴器端面间隙，在一周内zui大和zui小的间咪差不得超过0.3mm.
6、在机组实际运行3 — 4小时后作zui后检查，如无不良现象，则认为安装合格。

一、IH型化工离心泵产品概述：
IH型化工泵是单级单吸（轴向吸入）悬臂式离心泵，供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用标准ISO2858，具有性能范围广、效率高、“三化”水平高和维修方便等特点，其效率比F型泵平均提高5%，是国家推广的节能产品。

二、IH型化工离心泵产品用途：

IH化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为300℃以下。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

三、IH型化工离心泵技术参数：

流量：6.3～400m3/h；

扬程：5～132m；

转速：2900、1450r/min；

功率：0.55～110KW；

进口直径：50～200mm；

zui高工作压力：1.6Mpa。

六、IH型化工离心泵性能参数：

型号	流量 m3/h	扬程 m	转速 r/min	电机功率 KW	口径 mm
型号	流量 m3/h	扬程 m	转速 r/min	电机功率 KW	吸入	排出
IH50-32-125	12.5	20	2900	2.2	50	32
IH50-32-125	6.3	5	1450	0.55	50	32
IH50-32-160	12.5	32	2900	3	50	32
IH50-32-160	6.3	8	1450	0.55	50	32
IH50-32-200	12.5	50	2900	5.5	50	32
IH50-32-200	6.3	12.5	1450	0.75	50	32
IH50-32-250	12.5	80	2900	11	50	32
IH50-32-250	6.3	20	1450	1.5	50	32
IH65-50-125	25	20	2900	3	65	50
IH65-50-125	12.5	5	1450	0.55	65	50
IH65-50-160	25	32	2900	5.5	65	50
IH65-50-160	12.5	8	1450	0.75	65	50
IH65-40-200	25	50	2900	11	65	40
IH65-40-200	12.5	12.5	1450	1.1	65	40
IH65-40-250	25	80	2900	15	65	40
IH65-40-250	12.5	20	1450	2.2	65	40
IH65-40-315	25	125	2900	30	65	40
IH65-40-315	12.5	32	1450	4	65	40
IH80-65-125	50	20	2900	5.5	80	65
IH80-65-125	25	5	1450	0.75	80	65
IH80-65-160	50	32	2900	11	80	65
IH80-65-160	25	8	1450	1.5	80	65
IH80-50-200	50	50	2900	15	80	50
IH80-50-200	25	12.5	1450	2.2	80	50
IH80-50-250	50	80	2900	22	80	50
IH80-50-250	25	20	1450	3	80	50
IH80-50-315	50	125	2900	37	80	50
IH80-50-315	25	32	1450	5.5	80	50
IH100-80-125	100	20	2900	11	100	80
IH100-80-125	50	5	1450	1.5	100	80
IH100-80-160	100	32	2900	15	100	80
IH100-80-160	50	8	1450	2.2	100	80
IH100-65-200	100	50	2900	22	100	65
IH100-65-200	50	12.5	1450	5.5	100	65
IH100-65-250	100	80	2900	37	100	65
IH100-65-250	50	20	1450	5.5	100	65
IH100-65-315	100	125	2900	75	100	65
IH100-65-315	50	32	1450	11	100	65
IH125-100-200	200	50	2900	45	125	100
IH125-100-200	100	12.5	1450	11	125	100
IH125-100-250	200	80	2900	75	125	100
IH125-100-250	100	20	1450	15	125	100
IH125-100-315	200	125	2900	110	125	100
IH125-100-315	100	32	1450	30	125	100
IH125-100-400	100	50	1450	30	125	100
IH150-125-250	200	20	1450	18.5	150	125
IH150-125-315	200	32	1450	30	150	125
IH150-125-400	200	50	1450	45	150	125
IH200-150-250	400	20	1450	37	200	150
IH200-150-315	400	32	1450	55	200	150
IH200-150-400	400	50	1450	90	200	150

七、起动、运行和停止：
1、起动前准备
⑴起动前要把泵和现场清理干净。
⑵检查托架内润滑油量是否适量（油面在油位计中心线2mm左右）油位计是否完好。
⑶未接联轴器前检查原动机的转向，与泵的转向箭头*后，接好联轴器。
⑷在装好机械密封或填料和联轴器后可方便地用手转动泵轴，应无碰擦现象，并将联轴器的防护罩安装好。
⑸泵在吸上情况下使用，起动前应灌泵或抽真空；泵在倒灌情况下使用，起动前应用所输送液体将泵灌满，驱除泵中的空所后，将吐出管的闸阀关闭。
⑹起动前检查基础螺栓有无松动。压盖是否歪斜，以及润滑油和冷却水的供应情况。
2、起动
⑴关闭进出口压力（或真空）计和出水、（如有旁通管、此时也应关闭。）起动电机（先点动、确认泵转向正确后，才开始正式运行。），然后打开进出口压力（或真空）计，当泵达到正常转速，且仪表指出相应压力时，再慢慢打开出水，调节到需要的工况。在吐出管路关闭的情况下，泵连续工作的时间，不能超过3分钟。
⑵起动过程中要时时注意原动机的功率读数及泵的振动情况，振动数不应超过0.06毫米，测定部位是轴承座。
⑶密封情况：机械密封应无泄漏、发热现象、填料密封应呈连续滴流状态。
3、运行
⑴经常检查泵和电机的发热情况（轴承的温升不应超过75℃）及油位计供油情况。（一般每运行1500小时后，要全部更换润滑油一次）。
⑵不能用吸入阀来调节流量，避免产生汽蚀。
⑶泵不宜在低于30%设计流量下连续运转，如果必须在该条件下连续运转，则应在出口处安装旁通管，排放多余的流量。
⑷注意泵运转有无杂音，如发现异常状态时，应及时消除或停车检查。
4、停止
⑴缓慢关闭吐出口管路闸阀（如果泵在倒灌情况下使用，还要关闭吸入管路的闸阀）、并关闭各种仪表的开关。
⑵切断电源。
⑶如果密封采用外部引液时，还要关闭引液。
⑷如果环境温度低于液体凝固点时，要放净泵内的液体，以防冻裂。
⑸如果长时间停车不用，除将泵内的腐蚀性液体放净外，各零部件应拆卸清洗干净，尤其是密封腔。是将泵拆下清洗后重新装好，除涂油防锈处理和封闭泵进、出口外，还应定期检查。

八、使用机械密封注意事项：
IH型不锈钢化工氟塑料离心泵可根据不同的使用条件安装不同形式的机械密封，（如内装单端面平衡和非平衡型，双端面平衡型及非平平衡型，外装式机械密封等。）根据所选用密封型式的不同，其使用方法和注意事项也有所不同。下面仅提几点一般应注意的事项。
1、由于机械密封一般适用在清洁的，无悬浮颗粒介质中使用，因此，对新安装的管路系统和储液灌，应认真冲洗干净，严防固体杂质进入机械密封端面而使密封失效。
2、在易结晶的介质中，使用机械密封应注意经常冲洗。停车后重新起动前，要将机械密封上的结晶清洗干净。
3、拆卸机械密封应仔细，不许用手锤，铁器等敲击，以免破坏动、静环密封面。
4、如果有污垢拆不下来时，应设法清除污垢，冲洗干净后再进行拆卸，以免损坏密封元件。
5、安装机械密封前，应检查所有密封元件是否有失效或损坏，如有则应重新修复或更换。
6、应严格检查动环与静环的相对磨擦密封面，不允许有任何细微的划痕、碰伤等缺陷。所有另部件，包括泵体，叶轮，密封腔等在装配前均应冲洗干净，尤其是动、静环庙面，要用清洁，柔软的布或棉纱认真擦拭干净，然后涂上一层清洁的油脂或机油。
7、装配中要注意消除偏差，紧固螺钉时，要均匀拧紧，避免发生偏斜，使密封失效。
8、正确调整弹簧的压缩量，泵安装好以后，以手扳动转子时，应感觉到密封弹簧既有一定的压缩量，而又能轻快、灵活地转动没有咬紧的感觉。如感觉太紧或盘不动，则应适当调松一些。
9、对有外部冲洗的机械密封，起动前应先开启冲洗液，使密封腔内充满密封液。停车时，先停泵，后关密封冲洗液。

二、IH型化工离心泵产品用途：

本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

三、IH型化工离心泵技术参数：

流量：6.3～400m3/h；

扬程：5～132m；

转速：2900、1450r/min；

功率：0.55～110KW；

进口直径：50～200mm；

zui高工作压力：1.6Mpa。

六、IH型化工离心泵性能参数：

型号	流量 m3/h	扬程 m	转速 r/min	电机功率 KW	口径 mm
型号	流量 m3/h	扬程 m	转速 r/min	电机功率 KW	吸入	排出
IH50-32-125	12.5	20	2900	2.2	50	32
IH50-32-125	6.3	5	1450	0.55	50	32
IH50-32-160	12.5	32	2900	3	50	32
IH50-32-160	6.3	8	1450	0.55	50	32
IH50-32-200	12.5	50	2900	5.5	50	32
IH50-32-200	6.3	12.5	1450	0.75	50	32
IH50-32-250	12.5	80	2900	11	50	32
IH50-32-250	6.3	20	1450	1.5	50	32
IH65-50-125	25	20	2900	3	65	50
IH65-50-125	12.5	5	1450	0.55	65	50
IH65-50-160	25	32	2900	5.5	65	50
IH65-50-160	12.5	8	1450	0.75	65	50
IH65-40-200	25	50	2900	11	65	40
IH65-40-200	12.5	12.5	1450	1.1	65	40
IH65-40-250	25	80	2900	15	65	40
IH65-40-250	12.5	20	1450	2.2	65	40
IH65-40-315	25	125	2900	30	65	40
IH65-40-315	12.5	32	1450	4	65	40
IH80-65-125	50	20	2900	5.5	80	65
IH80-65-125	25	5	1450	0.75	80	65
IH80-65-160	50	32	2900	11	80	65
IH80-65-160	25	8	1450	1.5	80	65
IH80-50-200	50	50	2900	15	80	50
IH80-50-200	25	12.5	1450	2.2	80	50
IH80-50-250	50	80	2900	22	80	50
IH80-50-250	25	20	1450	3	80	50
IH80-50-315	50	125	2900	37	80	50
IH80-50-315	25	32	1450	5.5	80	50
IH100-80-125	100	20	2900	11	100	80
IH100-80-125	50	5	1450	1.5	100	80
IH100-80-160	100	32	2900	15	100	80
IH100-80-160	50	8	1450	2.2	100	80
IH100-65-200	100	50	2900	22	100	65
IH100-65-200	50	12.5	1450	5.5	100	65
IH100-65-250	100	80	2900	37	100	65
IH100-65-250	50	20	1450	5.5	100	65
IH100-65-315	100	125	2900	75	100	65
IH100-65-315	50	32	1450	11	100	65
IH125-100-200	200	50	2900	45	125	100
IH125-100-200	100	12.5	1450	11	125	100
IH125-100-250	200	80	2900	75	125	100
IH125-100-250	100	20	1450	15	125	100
IH125-100-315	200	125	2900	110	125	100
IH125-100-315	100	32	1450	30	125	100
IH125-100-400	100	50	1450	30	125	100
IH150-125-250	200	20	1450	18.5	150	125
IH150-125-315	200	32	1450	30	150	125
IH150-125-400	200	50	1450	45	150	125
IH200-150-250	400	20	1450	37	200	150
IH200-150-315	400	32	1450	55	200	150
IH200-150-400	400	50	1450	90	200	150

留言询价

上一篇：100A角型定水位阀
下一篇：ISGB型不锈钢防爆立式管道离心泵

卧式耐腐蚀化工离心泵

留言框

产品：

您的单位：

您的姓名：

联系电话：

常用邮箱：

省份：

详细地址：

补充说明：

验证码：
