Y型拉杆伸缩过滤器

Y型拉杆伸缩过滤器为—Y型过滤器及伸缩接头组合、直接为建筑，多层建筑或工厂内之给排水配合中使用，常装置于减压阀、泄压阀、定水位阀或其它主要设备之端，使淤泥埋什物或安装拆卸以保阀头或设备之正常使用。是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。通常安装于水力控制阀等设备的进口端，防止颗粒性杂质进入通道，造成堵塞，使阀门或其他设备失灵而不能正常使用。Y型过滤器结构简单，流阻小，可在线

产品型号：
厂商性质：生产厂家
更新时间：2024-01-01
访问量：616

立即咨询

联系电话：18521033303

详细介绍

一、Y型拉杆伸缩过滤器介绍：
Y型拉杆伸缩过滤器为—Y型过滤器及伸缩接头组合、直接为建筑，多层建筑或工厂内之给排水配合中使用，常装置于减压阀、泄压阀、定水位阀或其它主要设备之端，使淤泥埋什物或安装拆卸以保阀头或设备之正常使用。是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。通常安装于水力控制阀等设备的进口端，防止颗粒性杂质进入通道，造成堵塞，使阀门或其他设备失灵而不能正常使用。Y型过滤器结构简单，流阻小，可在线排除污物而不需拆除。还具有安装长度可调，装拆方便的特点。可根据需要设置滤网目数，通常滤网目数范围：水18～30目、蒸气40～100目、油100～480目。

二、应用范围：
可根据需要设置滤网目数，通常滤网目数范围：水18～30目、蒸气40～100目、油100～480目。

三、结构特点：

零件名称	管体	滤网	伸缩拉杆	O形圈
材料	灰铸铁或球墨铸铁铸钢	不锈钢	碳钢镀锌	丁腈橡胶

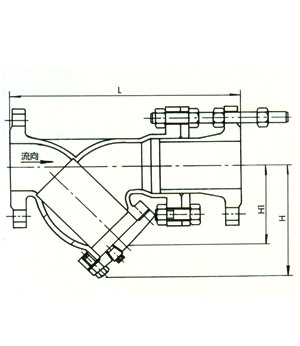

四、主要尺寸及重量：

SY4P-10/16/25型

DN		65	80	100	125	150	200	250	300	350	400	450	500
L	螺纹
L	法兰	250	280	350	400	440	500	580	670	780	850	850	100
H	螺纹
H	法兰	198	210	250	305	358	450	503	578	598	618	693	765
H1	螺纹
H1	法兰	270	295	344	422	485	602	710	815	844	872	978	1080

YSTF-10/16型

DN	50	65	80	100	125	150	200	250	300	350	400
L	300	320	380	430	500	550	650	775	900	1025	1150
H	155	183	210	250	305	358	450	503	578	598	618
H1	195	245	295	344	415	485	602	710	815	844	872

YSTF拉杆伸缩过滤器主要尺寸:

公称通径 DN(mm)	L	H1	H
50	300	155	195
65	320	183	245
80	380	210	295
100	430	250	344
125	500	305	415
150	550	358	485
200	650	450	602
250	775	503	710
300	900	578	815
350	1025	598	844
400	1150	618	872

上海深嵘阀门有限公司订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。二、若已经由设计单位选定深嵘阀门有限公司公司的型号，请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您审核把关。感谢您访问我们的【http://www.cnsrfm.com】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

尊敬的客户：

欢迎您访问上海深嵘阀门的,首先感谢您对深嵘阀门的关注和支持，如果您对我们的产品、服务有任何建议或者疑问的话，联络我们！http://www.cnsrfm.com 我们一定会您提供优质的服务。：86- 邓
